Keystone modulis LogiLink NK4019

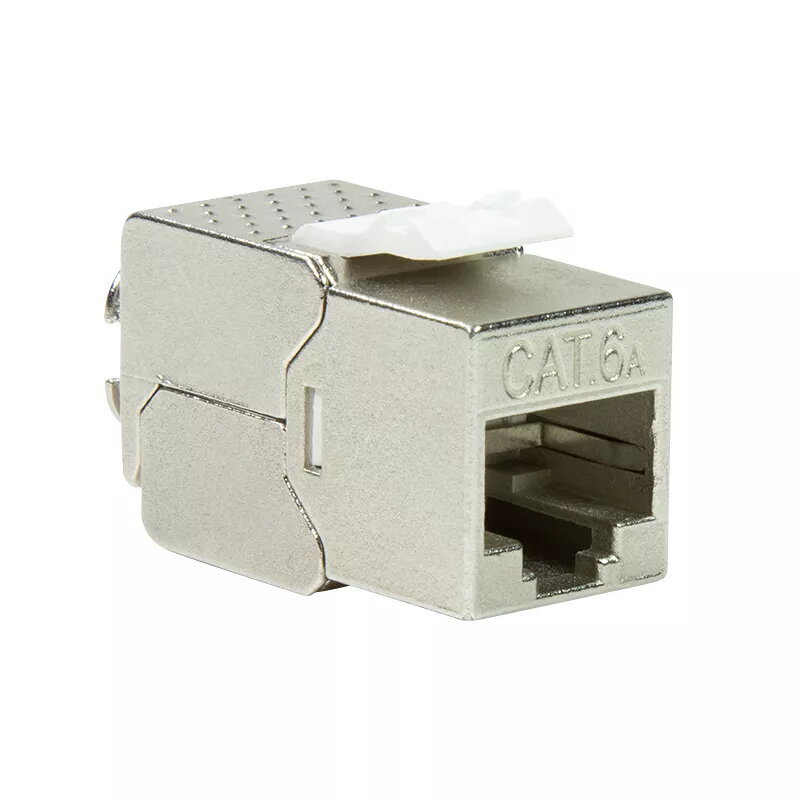

LogiLink NK4019 Cat.6A keystone modulis ir plāns, ekranēts RJ-45 savienotājs, kas paredzēts augsta blīvuma komutācijas paneļiem un profesionālām tīkla instalācijām. Tā plakanais sudraba korpuss un kompaktie izmēri (14,8 mm platums, 34,5 mm dziļums, 19,1 mm augstums) padara to piemērotu 24 portu pusvienības vai 48 portu izkārtojumiem ar vienas vienības augstumu, vienlaikus atbalstot Cat.6A pārraidi līdz pat 10 Gbps.

Priekšrocības

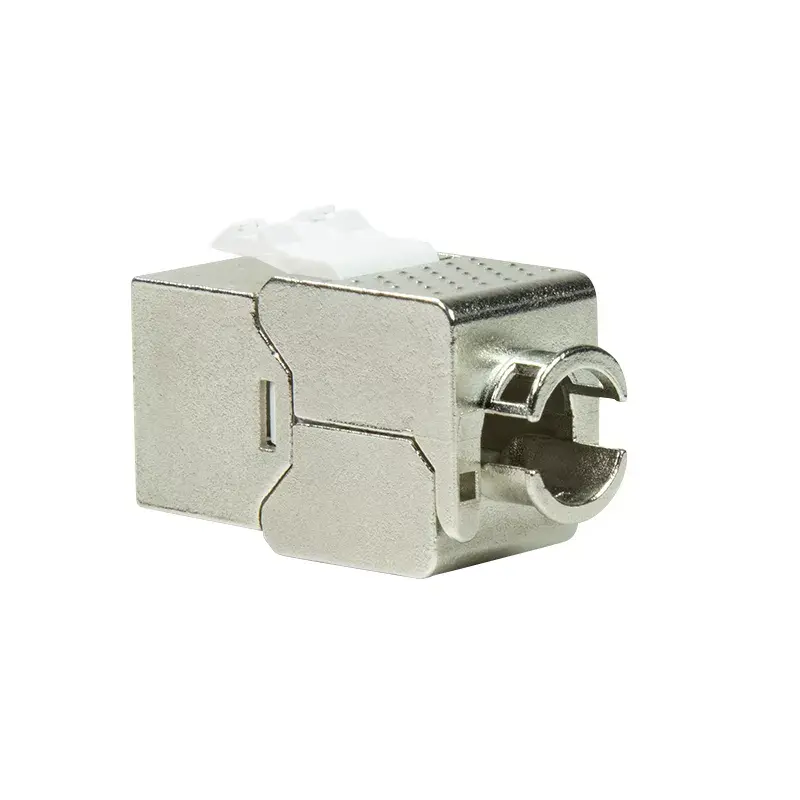

Keystone savienotājam ir īpaši plāns metalizēts dizains, kas ietaupa vietu plauktos un komutācijas paneļos. Tas ietver viegli nolasāmas vadu marķējumus un atbalsta beznstrumentu terminēšanu ar IDC vāciņu ātrākai uzstādīšanai. Ekranējums (STP) un atbilstība nozares pārraides un drošības standartiem nodrošina uzticamu veiktspēju ātrdarbīgiem tīkliem.

Piemērots

• Augsta blīvuma 24 portu vai 48 portu komutācijas paneļiem
• Cat.6A strukturētai kabeļu sistēmai 10 Gbps Ethernet tīklam
• Profesionāliem tīkla plauktiem un datu centru instalācijām
• Sienas rozetēm un keystone priekšējiem paneļiem, kam nepieciešami ekranēti RJ-45 moduļi

Galvenās specifikācijas

• Produkts: LogiLink NK4019 Cat.6A keystone modulis (STP)
• Savienotājs: RJ-45 (abi gali)
• Izmēri: 14,8 mm (P) × 34,5 mm (Dz) × 19,1 mm (A)
• Atbalstītais standarts: Cat.6A, līdz 10 Gbps
• Vada šķērsgriezuma saderība: AWG22–26 (atbalstīta beznstrumentu IDC terminēšana)
• Krāsa: Sudraba
• Svars: 0,02 kg (gabalā)
• Iepakojuma saturs: 1 × keystone modulis

Kā lietot

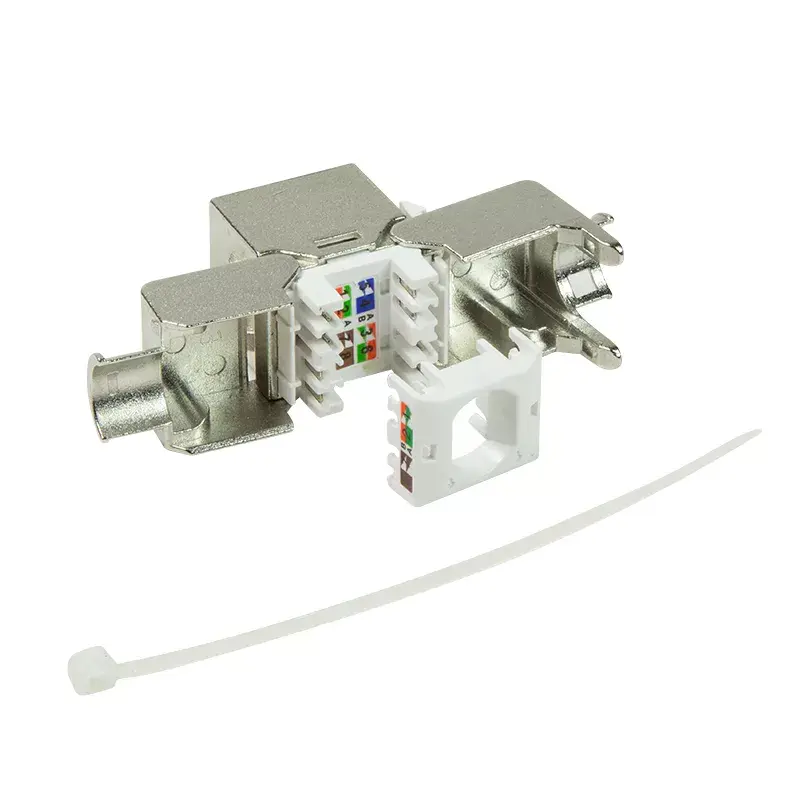

Ievietojiet NK4019 saderīgā keystone atverē komutācijas panelī vai priekšējā panelī, līdz tas nofiksējas vietā. Terminējiet tīkla kabeļa dzīslas, ievērojot moduļa krāsu kodētos vadu marķējumus. Beznstrumentu uzstādīšanai izmantojiet IDC vāciņu, lai iespiestu dzīslas kontaktos; alternatīvi veiciet standarta pieslēgumu ar piemērotiem instrumentiem. Pievienojiet ekranētu RJ-45 komutācijas kabeli priekšējam savienotājam, lai pabeigtu tīkla savienojumu.

Ieteikumi

Lai nodrošinātu vislabāko ekranējuma veiktspēju, pārliecinieties, ka komutācijas panelis un kabeļu sistēma nodrošina pareizu zemējumu. Izmantojiet Cat.6A kategorijas kabeli un apsveriet iespēju ievērot atstatumu no elektrolīnijām, lai saglabātu 10 Gbps pārraides kvalitāti.
