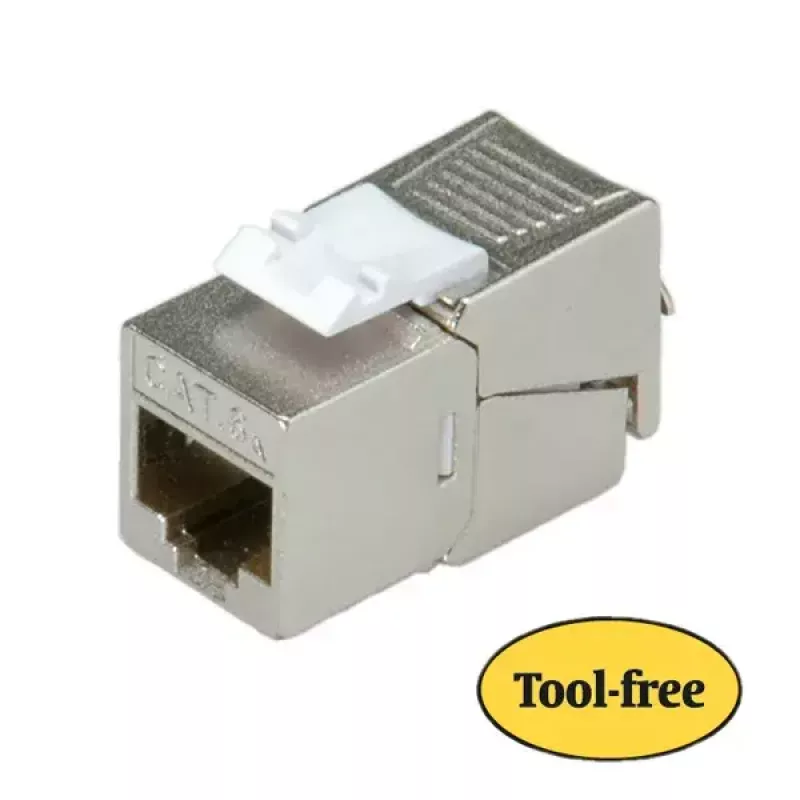

Keystone ligzda ROLINE Cat.6a RJ-45 ekranēta bezinstrumentu plāns sudraba

ROLINE Cat.6A Keystone ligzda ir ekranēts, bezinstrumentu plāns RJ-45 savienotājs, kas paredzēts vienkāršai uzstādīšanai strukturētajā kabeļu sistēmā un komutācijas paneļos. Tā nodrošina datu pārraides ātrumu līdz 10 Gbit/s ar 500 MHz joslas platumu, un tai ir sudraba apdare, kas piemērota profesionālām tīkla vidēm.

Priekšrocības

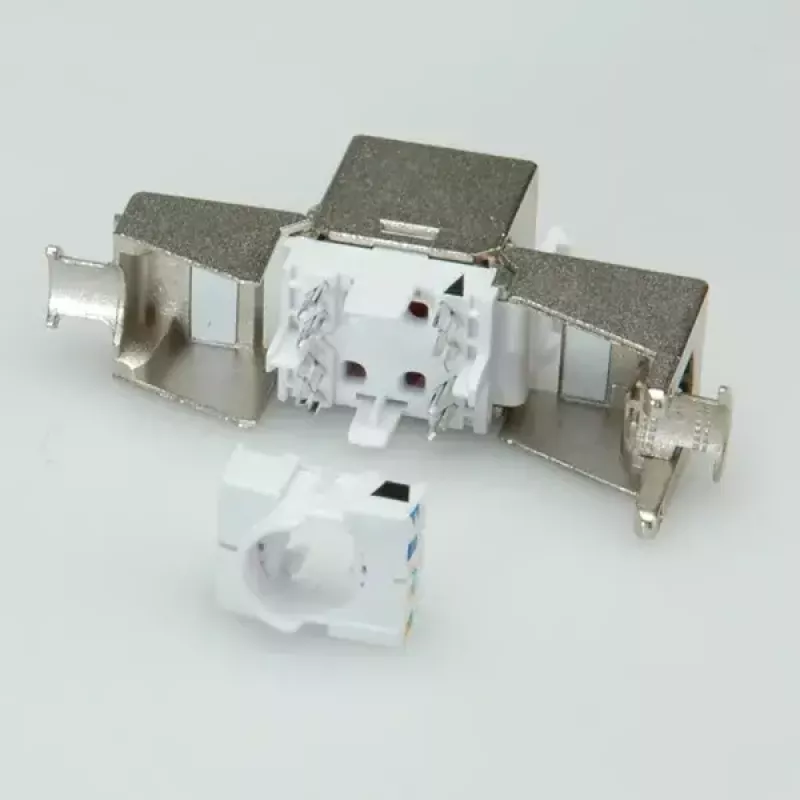

Šī bezinstrumentu keystone ligzda ļauj ātri terminēt kabeli, izmantojot LSA stila savienojumus bez īpašiem instrumentiem: vienkārši ievietojiet kabeļa dzīslas krāsu kodētajās vadotnēs, aizveriet un saspiediet moduli, un savienojums ir gatavs. Ekranētā konstrukcija nodrošina uzlabotu aizsardzību pret elektromagnētiskajiem traucējumiem (EMI), savukārt plānais formas faktors ietaupa vietu komutācijas paneļos un kontaktligzdu kārbās. Keystone moduļi ir kodēti atbilstoši EIA/TIA 568 standartam standartizētai vadu savienošanai, un tos var nofiksēt 19" moduļu balsta plauktā vai apvienot ar moduļa ligzdu, lai izveidotu sadales kārbu.

Piemērota

• Gigabitu un 10 gigabitu Ethernet instalācijām
• Sienas kontaktligzdām, komutācijas paneļiem un mazām sadales kārbām
• Vidēm, kurās nepieciešami ekranēti RJ-45 savienotāji

Galvenās specifikācijas

• Kategorija: Cat.6A
• Standarta savienotājs: RJ-45, ekranēts
• Bezinstrumentu terminēšana: LSA stila vadotnes ar krāsu kodējumu
• Maksimālais datu pārraides ātrums: 10 Gbit/s
• Joslas platums: 500 MHz
• Krāsa: Sudraba
• Kodējums: EIA/TIA 568
• Ražotāja MPN: 26.11.0378
• EAN: 7611990111015

Lietošana

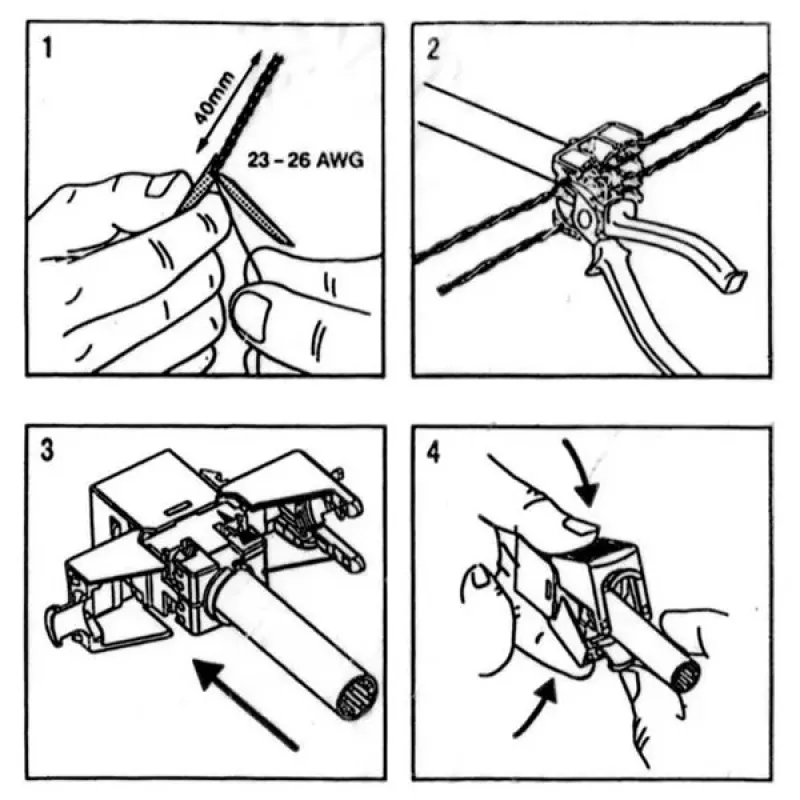

Noņemiet kabeļa apvalku saskaņā ar vispārpieņemto uzstādīšanas praksi, ievietojiet katru dzīslu attiecīgajā keystone ligzdas krāsu kodētajā vadotnē, pēc tam aizveriet un saspiediet moduli, lai izveidotu LSA savienojumu. Ievietojiet salikto keystone ligzdu saderīgā priekšējā panelī, komutācijas panelī vai moduļu balsta plauktā, līdz tā nofiksējas. Sadales kārbas lietojumiem apvienojiet keystone ligzdu ar atbilstošo moduļa ligzdu.

Ieteikumi

Izmantojiet pareizi ekranētus un iezemētus komutācijas paneļus un kabeļus, kad izvietojat ekranētas keystone ligzdas. Ievērojiet EIA/TIA 568 vadu savienošanas shēmu, lai iegūtu konsekventus rezultātus, un pēc uzstādīšanas pārbaudiet savienojumus ar atbilstošiem tīkla vai kabeļu testeriem. Nepārsniedziet ieteicamos kabeļu liekuma rādiusus un nodrošiniet atbilstošu kabeļu atdalīšanu no strāvas avotiem, lai garantētu optimālu veiktspēju.
