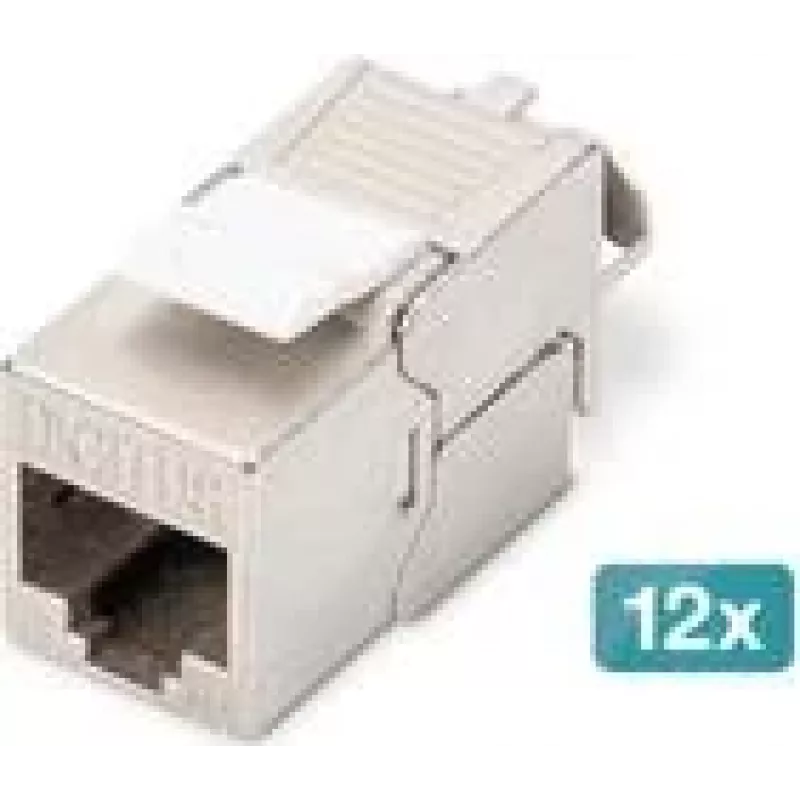

DIGITUS CAT 6A ekranēts keystone modulis, bezinstrumenta, RJ-45, plakans, sudrabains — iepakojumā 12 gab.

DIGITUS CAT 6A ekranēto keystone moduļu komplekts (12 gab.) nodrošina kompaktu, bezinstrumentu risinājumu ātrdarbīgām Ethernet instalācijām. Katrs plakans, sudrabains modulis ir aprīkots ar RJ-45 ligzdu un 360° ekrāna kontaktu, lai nodrošinātu uzticamus ekranētus savienojumus datu, balss un tīkla kabeļu sistēmām. Moduļi ir paredzēti iespraušanai keystone sienas rozetēs, modulārās sadales kārbās un 19" sadales paneļos, tie atbalsta CAT 6A veiktspēju līdz 500 MHz un ir piemēroti PoE lietojumiem.

Priekšrocības

Bezinstrumentu montāža ar LSA izolācijas pārvietošanas savienotājiem paātrina lauka instalāciju un samazina montāžas laiku, savukārt krāsu kodētā elektroinstalācija (EIA/TIA 568 A & B) samazina kļūdu iespējamību. Cinka spiedlieta, niķelēta korpuss un fosforbronzas kontakti ar niķeļa un zelta pārklājumu nodrošina uzticamību mehāniskās un elektriskās īpašības. Kompaktie izmēri ļauj veidot blīvu montāžu 1U 19" paneļos vai konstrukcijai piemērotās sadales kārbās, un iekļautais putekļu aizsargvāciņš palīdz uzturēt RJ-45 interfeisu tīru.

Piemērots

• Strukturētā kabeļu sistēma birojos un serveru telpās
• Patch paneļi un keystone sienas rozetes
• PoE strāvas padeve IP tālruņiem, bezvadu piekļuves punktiem un kamerām
• Modernizācijas un lauka montāžas projekti, kur nepieciešama bezinstrumenta terminācija

Galvenās specifikācijas

• Kategorija: CAT 6A, 10GBase-T, līdz 500 MHz
• Savienotājs: RJ-45 (8P8C), plakanā moduļa formas faktors
• Ekranējums: 360° ekrāna kontakts, metāla korpuss
• Terminācija: bezinstrumenta LSA izolācijas pārvietošanas savienotāji, krāsu kodēti atbilstoši EIA/TIA 568 A & B
• Materiāls: cinka spiedlieta korpuss (niķelēts); kontaktu materiāls – fosforbronza ar niķeļa un 0,5 μm zelta pārklājumu
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE pastāvīgajā līnijā)
• Mehāniskie parametri: ievietošanas spēks maks. 30 N; noturošais spēks 7,7 kg starp ligzdu un spraudni; pārošanas cikli ≥ 750
• Elektriskās / drošības īpašības: dielektriskā izturība 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)
• Temperatūras diapazons: -20 °C līdz +70 °C
• Kabeļu savietojamība: vienlaidu un savītie vadi AWG 26/7 līdz 22/1; testēts ar AWG 22/1 instalācijas kabeli
• Papildu funkcijas: atkārtoti aizverams inteliģents kabeļu pārvaldības mehānisms, putekļu aizsargvāciņš
• Iepakojuma saturs: 12 keystone moduļi

Lietošanas instrukcija

Ievietojiet moduli saderīgā keystone atverē vai 19" patch panelī, līdz tas nofiksējas. Terminējiet kabeli, ievietojot vadus krāsu kodētajos LSA izolācijas pārvietošanas savienotājos atbilstoši izvēlētajai elektroinstalācijas shēmai (EIA/TIA 568 A vai B) un nospiediet, lai nostiprinātu savienojumu; speciāli instrumenti nav nepieciešami. Izmantojiet integrēto sprieguma samazināšanas elementu un kabeļu saites pozīciju, lai fiksētu kabeli, un aizveriet atkārtoti aizveramo kabeļu pārvaldības mehānismu. Uzlieciet putekļu aizsargvāciņu uz RJ-45 ligzdas, ja ports netiek izmantots.

Ieteikumi

Optimālai veiktspējai izmantojiet kvalitatīvu CAT 6A vai augstākas klases kabeļu sistēmu un ievērojiet EIA/TIA elektroinstalācijas standartus. Izvairieties no pārmērīgas liekšanas terminācijas punkta tuvumā, nodrošiniet pareizu ekrāna zemējumu sadales panelī un pārbaudiet PoE jaudas budžetu pievienotajām ierīcēm. Regulāri pārbaudiet pārošanas ciklus un nomainiet moduļus, kuriem ir nodiluma pazīmes, kas pārsniedz noteikto lietojumu.
