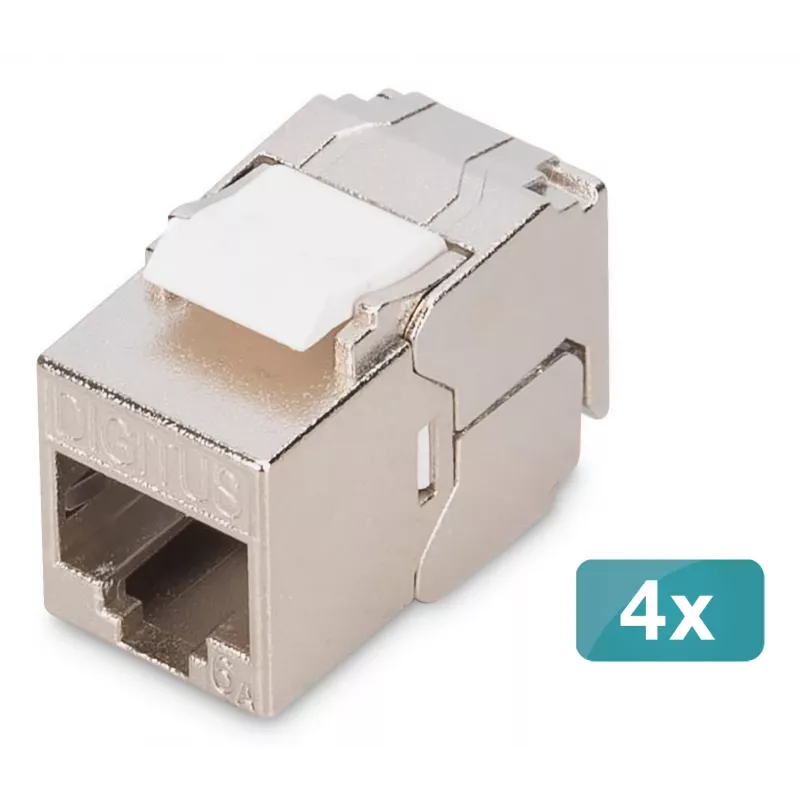

Digitus CAT 6A kompaktais keystone modulis, ekranēts, bezinstrumentu montāžas savienojums, 4 gab.

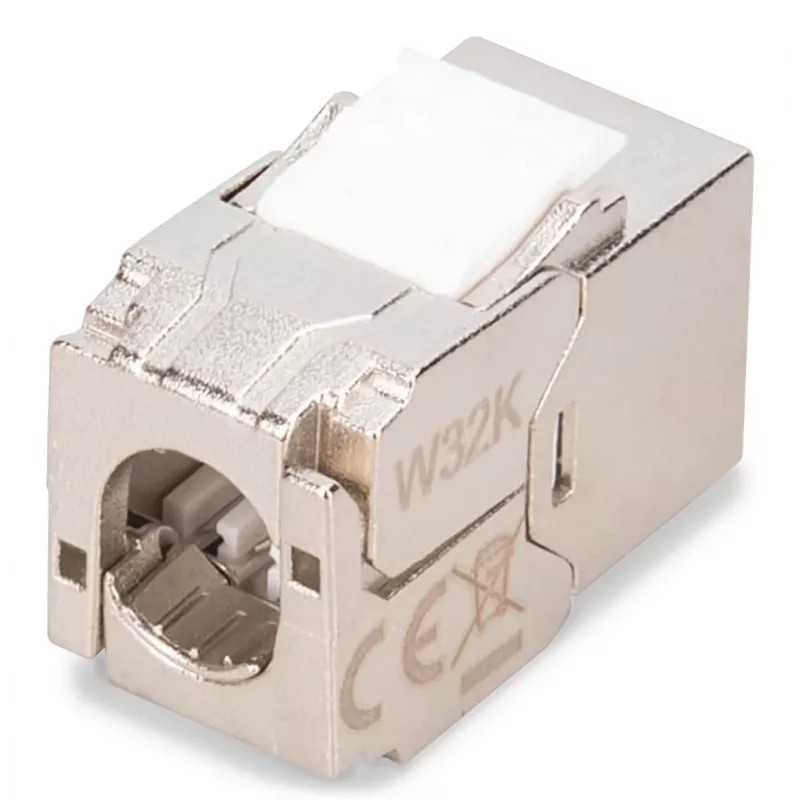

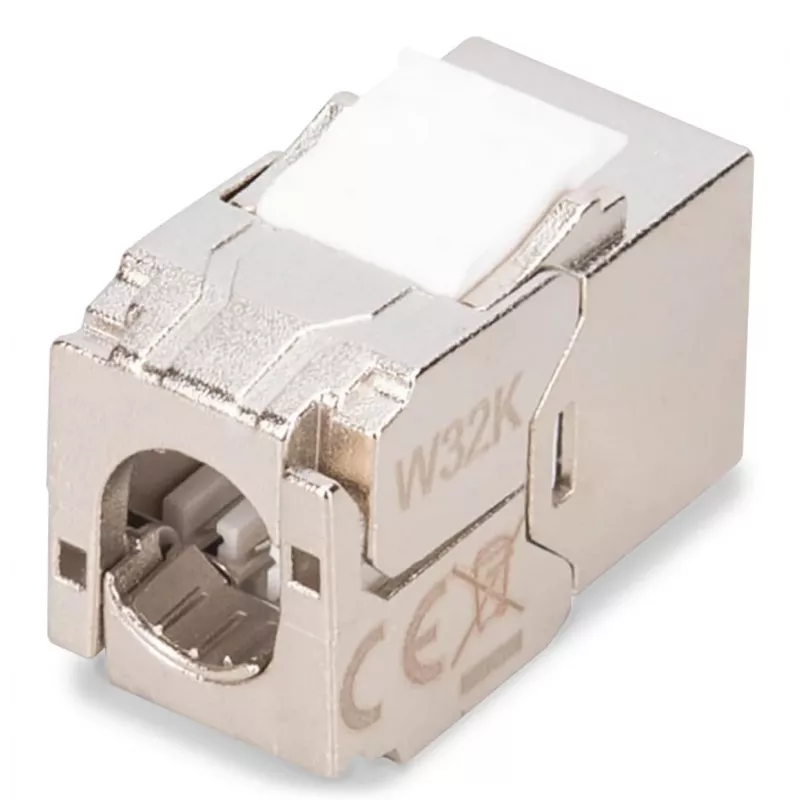

Digitus CAT 6A kompaktais keystone modulis (DN-93615-S-4) ir ekranēts, bezinstrumentu montāžas savienotājs, kas paredzēts profesionālām tīkla instalācijām. Iepakots četru gabalu komplektā, modulis atbalsta Cat6A 10GBase-T līdz 500 MHz un piedāvā 360° ekrāna kontaktu, lai uzlabotu signāla integritāti. Tā kompaktais cinka spiedlietais korpuss ar niķeļa pārklājumu iederas 19" 1U paneļos un dizainā saderīgās sadales kārbās, vienlaikus nodrošinot RJ45 (8P8C) ligzdu un LSA spaiļu savienotājus ātrai montāžai uz vietas.

Priekšrocības

Modulis ļauj veikt ātru, bezinstrumentu uzstādīšanu, izmantojot krāsu kodu LSA sloksnes (EIA/TIA 568 A & B), un ietver putekļu aizsargvāciņu RJ45 ligzdai. Tas atbalsta PoE standartus IEEE 802.3af/at/bt (ieskaitot 4PPoE pastāvīgajā savienojumā), piedāvā uzticamu 360° ekrāna kontaktēšanu, kā arī ir aprīkots ar atkārtoti aizveramu inteliģentu kabeļu pārvaldnieku un spriegojuma samazināšanas mehānismu drošai kabeļa fiksācijai. Kontakti ir apzeltīti virs niķeļa, lai nodrošinātu stabilus elektriskos savienojumus un ilgmūžību profesionālās vidēs.

Piemērots

• Ātrgaitas Ethernet instalācijām (10GBase-T) serveru statņos un sadales paneļos
• Montāžai uz vietas un vadiem bez īpašiem instrumentiem
• Modulārām sadales kārbām un dizainā saderīgām virsplāksnēm
• PoE un PoE+ izvietošanai, ieskaitot 4PPoE pastāvīgā savienojuma lietojumus

Galvenās specifikācijas

• Kategorija: Cat6A, 10GBase-T, 500 MHz
• Standarti: ISO/IEC 11801 (3. izdevums), EN 50173-1
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE pastāvīgajā savienojumā)
• Savienotājs: RJ45 ligzda (8P8C)
• Kabeļa gala apstrāde: LSA spaiļu savienotāji, krāsu kods EIA/TIA 568 A & B
• Ekranēšana: 360° ekrāna kontakts
• Korpusa materiāls: Cinka spiedlietais, niķelēts
• Kontaktu materiāls: Fosforbronza, niķelis + 0,5 μm zelta pārklājums
• Ievietošanas spēks: Maks. 30 N (IEC 60603-7-51)
• Noturēšanas spēks: 7,7 kg (ligzda pret spraudni)
• Darba temperatūra: -20 °C līdz +70 °C
• Savienošanas cikli: ≥ 750
• Vara vadītājs: AWG 26/7 – 22/1, vīts un masīvs (testēts ar AWG 22/1)
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)
• Daudzums iepakojumā: 4 gab.

Lietošanas norādījumi

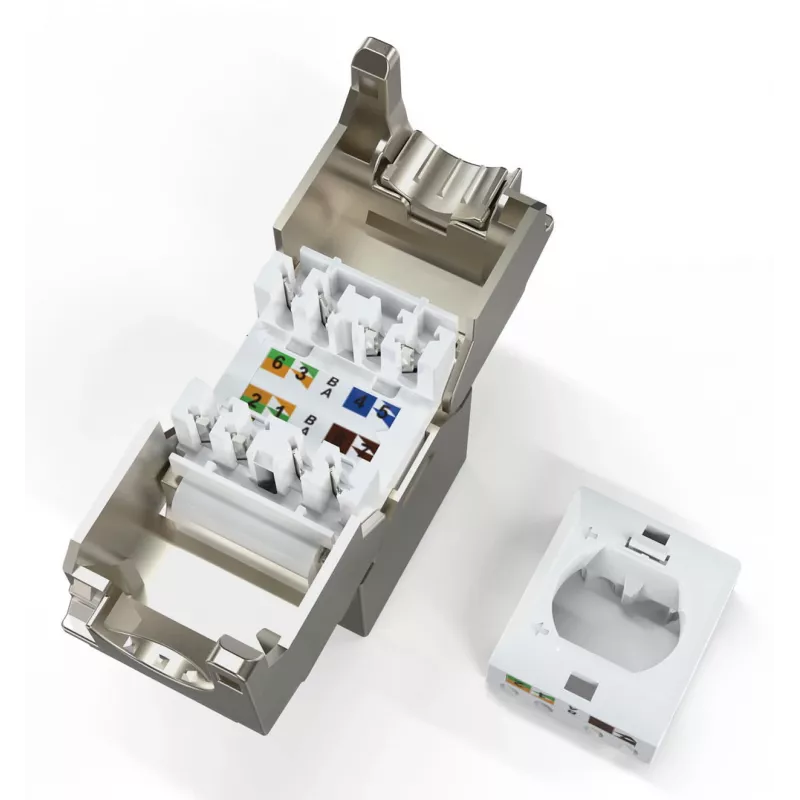

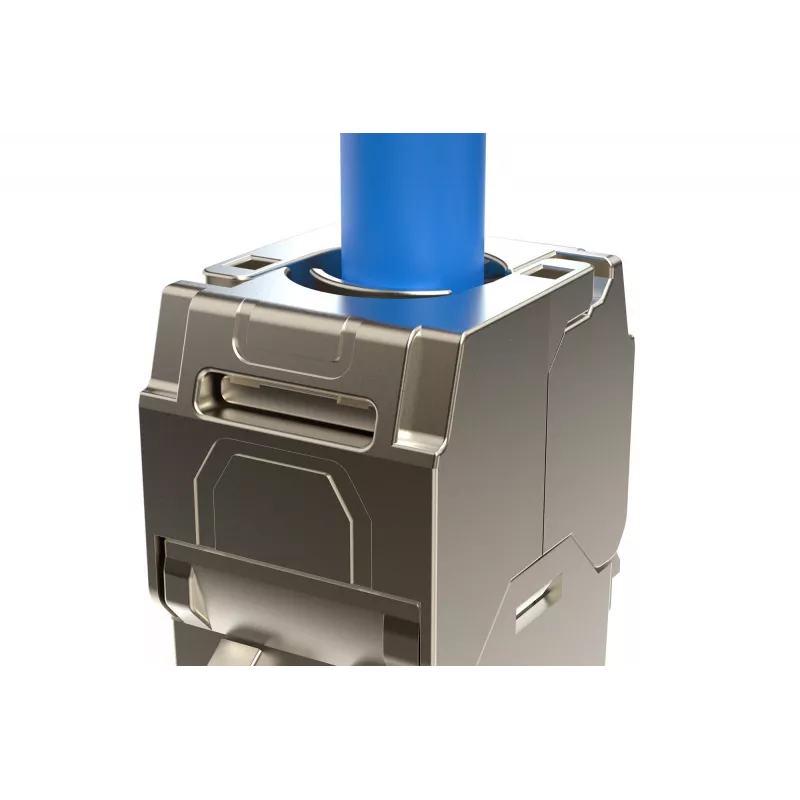

Noņemiet kabeļa apvalku līdz ieteicamajam garumam, izlīdziniet atsevišķos vadus saskaņā ar krāsu kodu EIA/TIA 568 A vai B shēmu un iespiediet tos LSA spaiļu savienotājos. Nostipriniet kabeli ar integrēto spriegojuma samazināšanas mehānismu un atkārtoti aizveramo kabeļu pārvaldnieku, pēc tam ievietojiet moduli sadales panelī vai sadales kārbā, līdz tas nofiksējas. Montāžai statnēs uzstādiet 19" 1U paneļos sērijveidā pēc nepieciešamības. Izmantojiet putekļu aizsargvāciņu, kad RJ45 pieslēgvieta netiek izmantota.

Ieteikumi

Izmantojiet uzstādīšanas kabeli, kas atbilst AWG 22/1, lai nodrošinātu optimālu veiktspēju, un pārbaudiet PoE jaudas prasības atbilstoši IEEE 802.3af/at/bt specifikācijām. Nodrošiniet pienācīgu ekrāna zemējumu sadales panelī vai sadales kārbā, lai saglabātu EMS veiktspēju.
