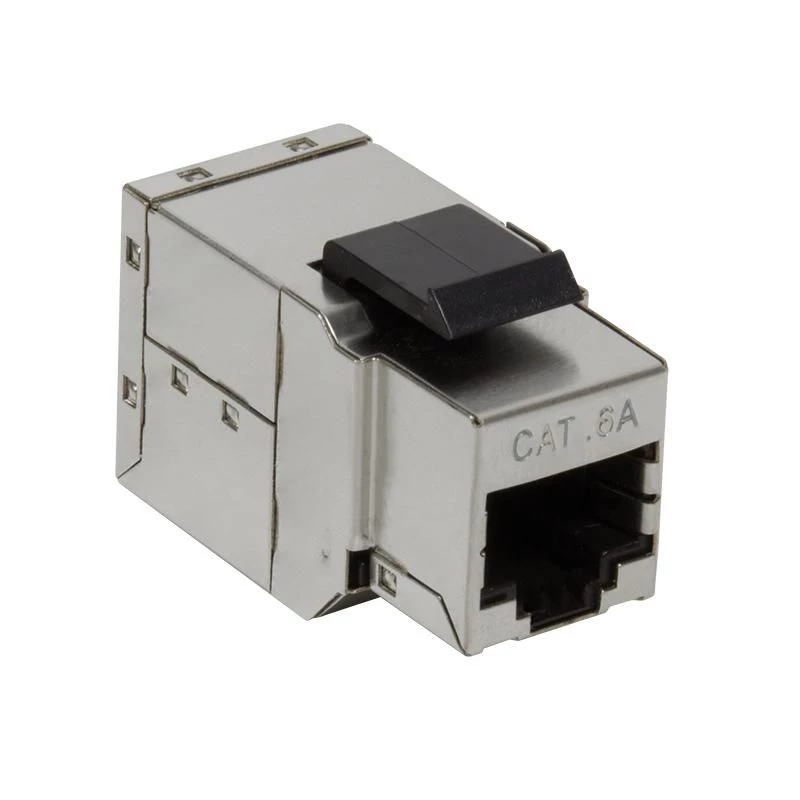

Keystone Module LogiLink NK4010

LogiLink NK4010 ir sudraba krāsas keystone modulis ar divām pilnībā ekranētām RJ45 ligzdām, kas paredzēts līnijas savienojumam strukturētās kabeļu sistēmās. Tas atbalsta līdz 6A EA klases (500 MHz) veiktspēju un atbilst ISO/IEC 11801 un TIA/EIA 568C.2 standartiem. Kompaktais iespraužamais modulis (17,1 mm × 35,2 mm × 21,2 mm, aptuveni 40 g) nodrošina vietu taupošu risinājumu paneļu un sienas kontaktligzdu montāžai, kur nepieciešami droši, ekranēti Ethernet savienojumi.

Priekšrocības

Modulis nodrošina pilnībā ekranētus savienojumus caur diviem RJ45 portiem, samazinot elektromagnētiskos traucējumus vidēs, kur nepieciešama STP/FTP kabeļu sistēma. Tā 6A EA klases 500 MHz novērtējums garantē atbalstu ātrdarbīgiem Ethernet lietojumiem savā kategorijā. Iespraužamā montāža vienkāršo uzstādīšanu keystone-saderīgos paneļos un sienas kontaktligzdās, un kompaktais sudraba krāsas korpuss ietaupa vietu, vienlaikus saskaņojoties ar standarta instalācijas estētiku.

Piemērots

• Strukturēto kabeļu sistēmu paneļi un sadales paneļi
• Sienas kontaktligzdas un izeju ieliktņi ekranētajam Ethernet
• Divu ekranētu RJ45 kabeļu līnijas savienojums
• Lietojumi, kam nepieciešama atbilstība ISO/IEC 11801 un TIA/EIA 568C.2 standartiem

Galvenās specifikācijas

• Modelis: LogiLink NK4010
• Savienotājs 1: RJ45 (ekranēts)
• Savienotājs 2: RJ45 (ekranēts)
• Veiktspējas klase: 6A EA klase, 500 MHz
• Standarti: ISO/IEC 11801, TIA/EIA 568C.2
• Montāža: iespraužams keystone
• Izmēri (P × D × A): 17,1 mm × 35,2 mm × 21,2 mm
• Svars: 40 g
• Krāsa: sudraba
• Kontaktu konfigurācija: 1:1

Lietošana

Ievietojiet LogiLink NK4010 saderīgā keystone atverē, līdz modulis nofiksējas vietā. Pievienojiet ekranētus RJ45 spraudņus katrai ligzdai, lai savienotu divus Ethernet kabeļus vai izveidotu caurlaidi uz paneļa vai sienas kontaktligzdas. Pārliecinieties, ka kabeļa ekranējums ir pareizi noslēgts modulī un ka zemējuma prakse atbilst vietējām uzstādīšanas vadlīnijām, lai saglabātu ekranējuma efektivitāti.

Ieteikumi

Optimālai veiktspējai izmantojiet ekranētos vītā pāra (STP/FTP) kabeļus un nodrošiniet pareizu zemējumu visā instalācijā. Pirms uzstādīšanas pārbaudiet saderību ar saviem sadales paneļiem vai sienas kontaktligzdām un ievērojiet attiecīgos kabeļu sistēmu standartus (ISO/IEC 11801, TIA/EIA 568), lai sasniegtu labākos rezultātus.
