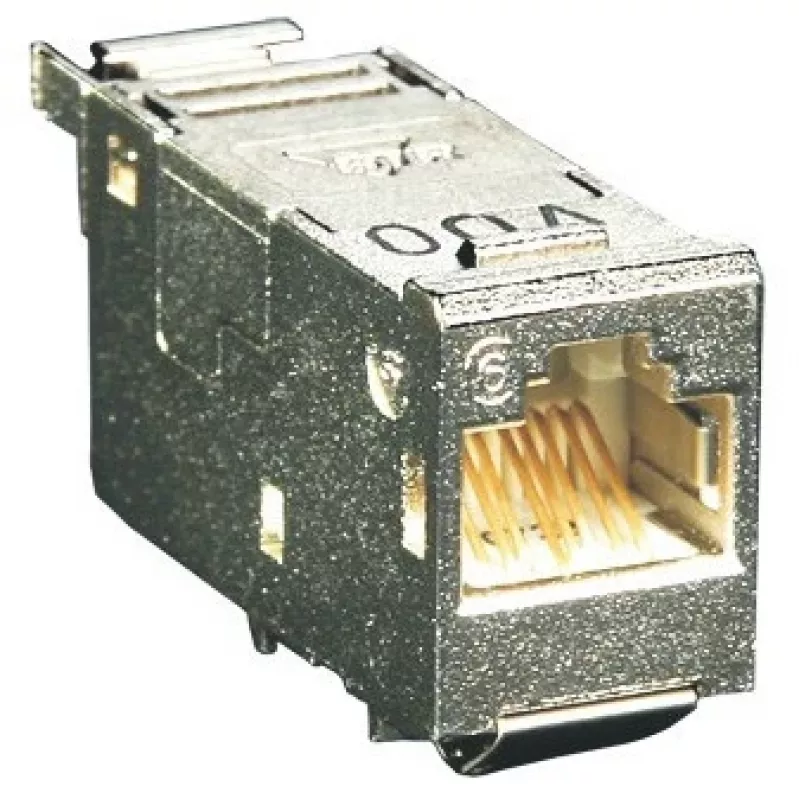

BTR E-DAT Cat.6A 8(8) RJ-45 ievietošanas modulis, sudraba, 41.95×14.7×19.1 mm

Kompakts BTR E-DAT Cat.6A 8(8) RJ-45 ievietošanas modulis sudraba liets cinka korpusā. Modulis atbalsta Cat.6A veiktspēju līdz 500 MHz un ir kvalificēts 10 GBit Ethernet (IEEE 802.3an) un Power over Ethernet (PoE). Tā izmēri ir 41.95 × 14.7 × 19.1 mm, un tas ir paredzēts uzstādīšanai plāksteru paneļos, keystone platēs vai sadales rāmjos, lai nodrošinātu ātrdarbīgu, ekranētu RJ-45 savienojamību strukturētajās kabeļu sistēmās.

Priekšrocības

Metāla korpuss nodrošina mehānisku izturību un elektromagnētisko ekranējumu, savukārt GHMT PVP kvalitātes novērtējums un atbilstība EA klasei saskaņā ar ISO/IEC 11801:2008 Ed.2.1 garantē uzticamu Cat.6A signāla pārraidi līdz 500 MHz. Savienojumu veidošana ir montāžai draudzīga un pieņem AWG 24/1 līdz 22/1 masīvus un AWG 26/7 savītus vadus. Krāsu kodēšana atbalsta TIA/EIA-568A un TIA/EIA-568B montāžas shēmas, un modulis ļauj ātri ievietot pārus E-DAT moduļu ievietotājā bez īpašiem instrumentiem. Samazinājuma atvilkšana tiek panākta, izmantojot kabeļu saite modulī.

Piemērots

• 10 GBit Ethernet instalācijām
• Strukturētajai kabeļu sistēmai ar Cat.6A prasībām
• Ar PoE darbināmām tīkla ierīcēm un strāvas padevi
• Plāksteru paneļiem, keystone platēm un sadales rāmjiem

Galvenās specifikācijas

• Zīmols: BTR
• Modelis / MPN: 130910-I
• EAN: 4250184105473
• Savienotājs: RJ-45 ievietošanas modulis, 8(8) vadi
• Veiktspējas klase: Cat.6A, EA klase līdz 500 MHz (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: Kvalificēts 10 GBit Ethernet (IEEE 802.3an)
• PoE: Kvalificēts Power over Ethernet
• Korpuss: Rafinēts liets cinks (sudraba)
• Izmēri: 41.95 × 14.7 × 19.1 mm
• Savienojums: Pieņem masīvus AWG 24/1 - 22/1 un savītus AWG 26/7; atbalsta TIA/EIA-568A un -568B

Lietošanas pamācība

Sagatavojiet kabeli, noņemot izolāciju līdz atbilstošam garumam, un atdaliet vadu pārus. Ievērojiet izvēlēto montāžas shēmu (TIA/EIA-568A vai -568B) un ievietojiet atsevišķus vadus E-DAT moduļu ievietotājā. Izmantojiet modulī nodrošināto montāžai draudzīgo savienojuma metodi; uzstādīšanai nav nepieciešami īpaši instrumenti. Nostipriniet kabeli pie moduļa ar kabeļu saitēm, lai nodrošinātu samazinājuma atvilkšanu, un ievietojiet ievietojamo moduli attiecīgajā plāksteru panelī, keystone platē vai sadales rāmī.

Rekomendācijas

Lai nodrošinātu uzticamu Cat.6A un 10 GBit veiktspēju, pārbaudiet pareizu pāru secību un ievērojiet ieteiktos kabeļa līkuma rādiusus uzstādīšanas laikā. Izmantojiet atbilstošas ekranēšanas un iezemēšanas metodes, integrējot ekranētus komponentus savā strukturētajā kabeļu sistēmā.
