Digitus CAT 6A kompaktais keystone modulis ekranēts bezinstrumentu montāža 12 gab.

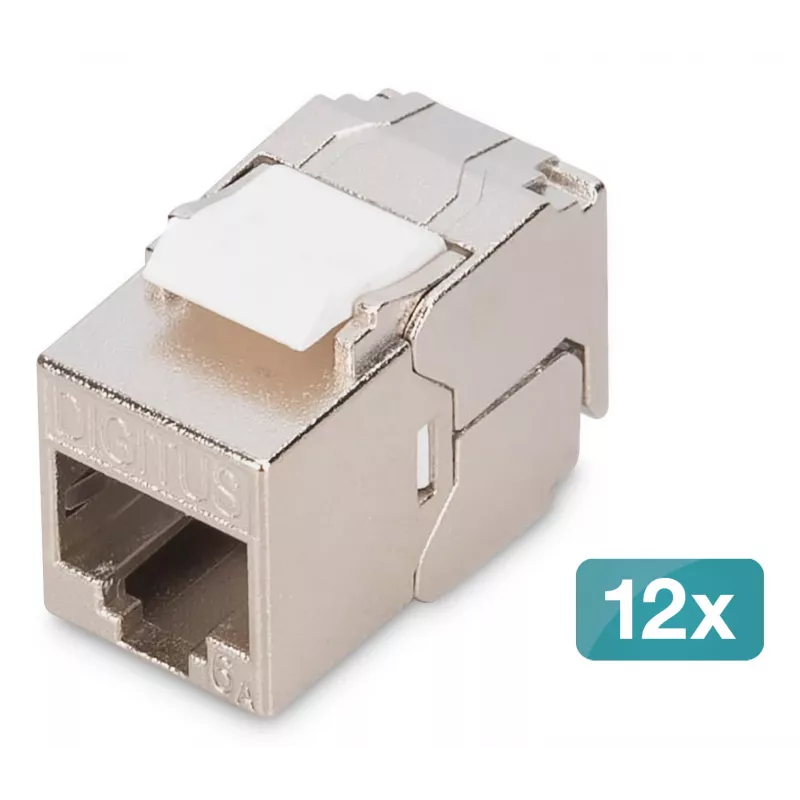

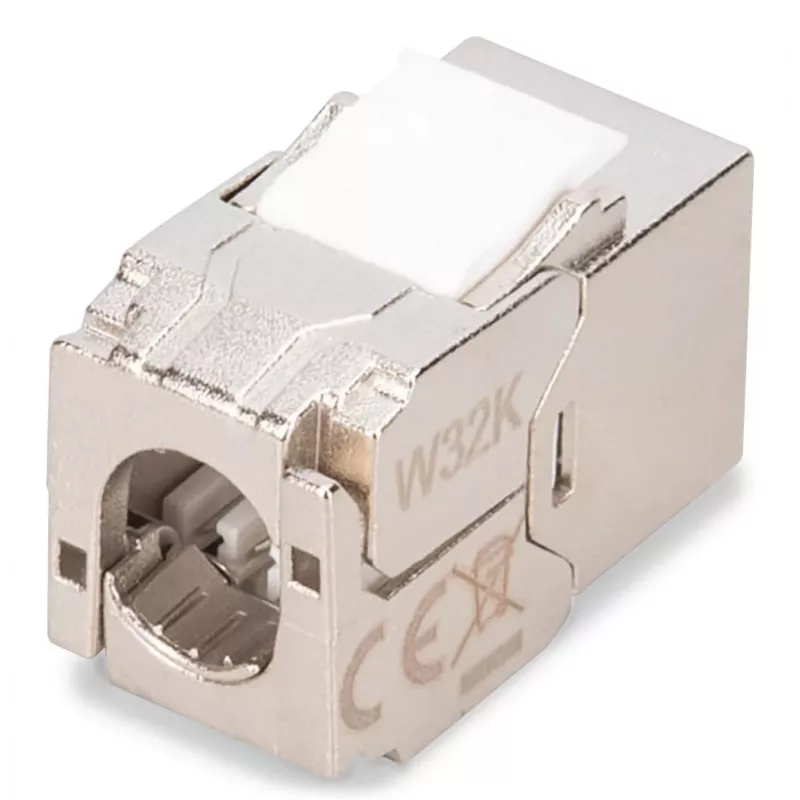

DIGITUS CAT 6A kompaktais keystone modulis (DN-93615-S-12) ir ekranēts, bezinstrumentu RJ45 ieliktnis, kas paredzēts ātrai montāžai uz vietas un uzstādīšanai sadales paneļos un modulārajās sadales kārbās. Komplektā 12 gabali, katrs modulis nodrošina 6A kategorijas veiktspēju līdz 500 MHz un 10GBase-T savienojumus, vienlaikus nodrošinot 360° ekranējuma kontaktu un putekļu aizsardzību RJ45 ligzdai.

Priekšrocības

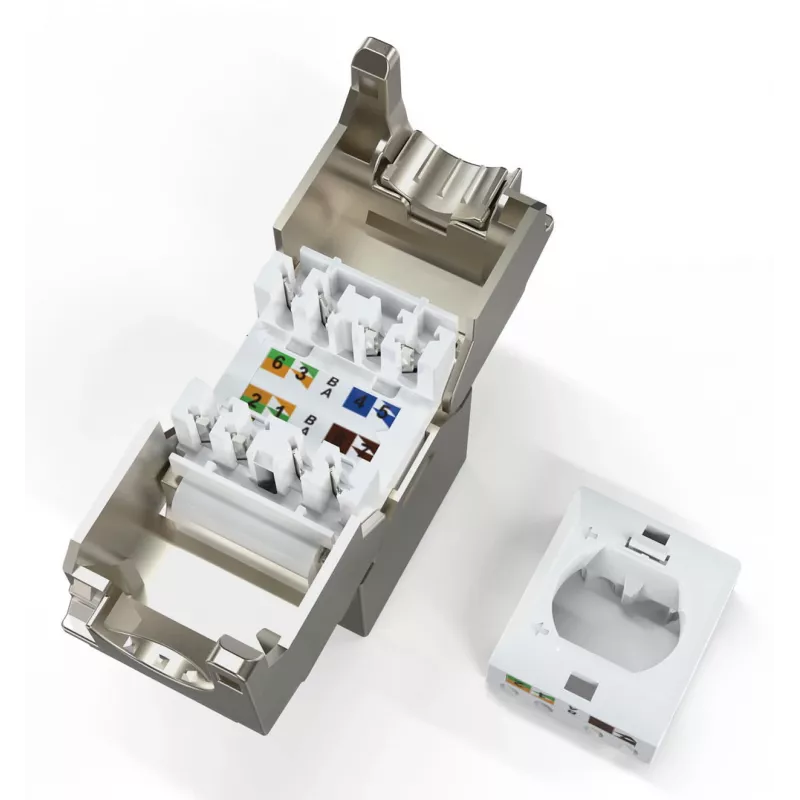

Modulis piedāvā bezinstrumentu kabeļa terminēšanu, izmantojot LSA izolācijas pārvietošanas savienotājus, kas ir krāsu kodēti atbilstoši EIA/TIA 568 A & B standartiem, vienkāršojot uzstādīšanu uz vietas. Tā cinka spiedlējuma, niķelētais korpuss un fosforbronzas kontakti ar niķeļa un 0,5 μ zelta pārklājumu nodrošina uzticamu elektrisko savienojumu un mehānisko izturību. Kompaktais dizains ļauj veikt sērijveida montāžu 19" 1U paneļos un iederas dizaina ziņā saderīgās sadales kārbās.

Piemērots

• Ethernet tīkla instalācijām līdz 10GBase-T
• Sadales paneļiem un patch paneļiem (483 mm / 19" 1U)
• Modulārām sadales kārbām un montāžai uz vietas
• PoE izvietojumiem, kas atbilst IEEE 802.3 af/at/bt (ieskaitot 4PPoE pastāvīgajā saitē)

Galvenās specifikācijas

• Kategorija: Cat 6A (10GBase-T), 500 MHz
• Standarti: ISO/IEC 11801 3. izdevums, EN 50173-1
• PoE: IEEE 802.3 af/at/bt atbalstīts (PoE, PoE+, 4PPoE pastāvīgajā saitē)
• Savienotājs: RJ45 ligzda, 8P8C
• Kabeļa terminēšana: LSA izolācijas pārvietošanas savienotāji, krāsu kodēti EIA/TIA 568 A & B
• Ekranējums: 360° ekrana kontakts
• Korpusa materiāls: Cinka spiedlējums, niķelēts
• Kontaktu materiāls un pārklājums: Fosforbronza; niķelēti un 0,5 μ apzeltīti
• Ievietošanas spēks: Maks. 30 N (IEC 60603-7-51)
• Turēšanas spēks: 7,7 kg starp ligzdu un spraudni
• Darba temperatūra: -20 °C līdz +70 °C
• Savienošanas cikli: ≥ 750
• Vadītāju saderība: AWG 26/7 līdz 22/1, daudzdzīslu un viendzīslu; pārbaudīts ar AWG 22/1
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)
• Daudzums iepakojumā: 12 gab.

Kā lietot

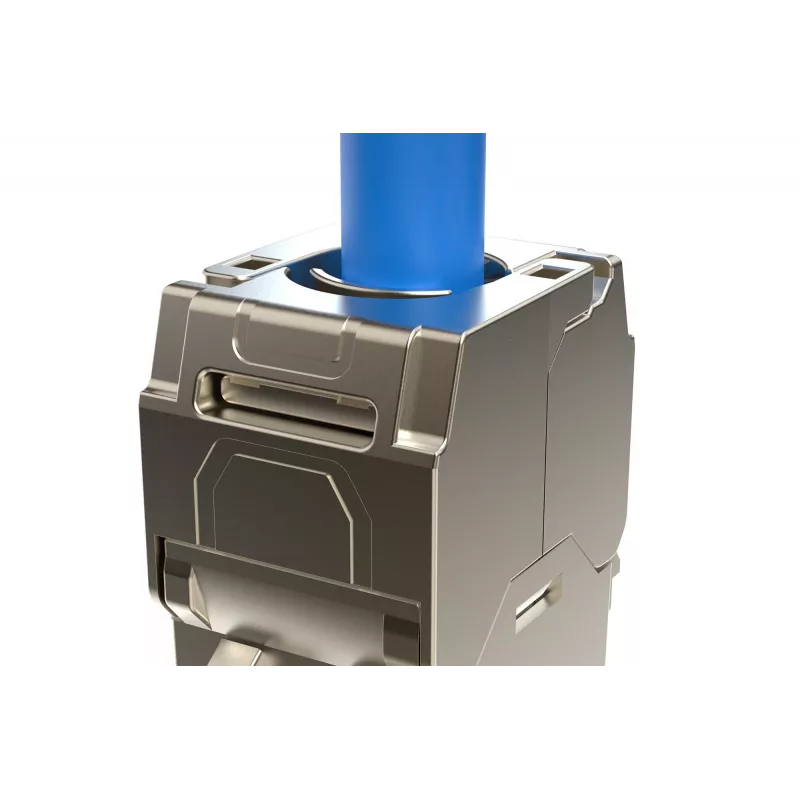

Sagatavojiet instalācijas kabeli saskaņā ar izvēlēto EIA/TIA vadu shēmu (568A vai 568B). Ievietojiet vadus krāsu kodētajos LSA izolācijas pārvietošanas savienotājos un piespiediet, lai terminētu bez instrumentiem. Uzstādiet moduli panelī vai sadales kārbā; nostipriniet kabeli ar integrēto spriegojuma mazināšanas elementu, izmantojot kabeļu saites. Izmantojiet putekļu aizsargvāciņu neizmantotām RJ45 ligzdām, lai aizsargātu kontaktus.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet viendzīslu AWG 22/1 instalācijas kabeli, kas ieteicams Cat6A, un ievērojiet EIA/TIA vadu standartus. Pārbaudiet PoE jaudas prasības atbilstoši aprīkojuma specifikācijām un nepārsniedziet moduļa mehāniskās ievietošanas un turēšanas robežas.
