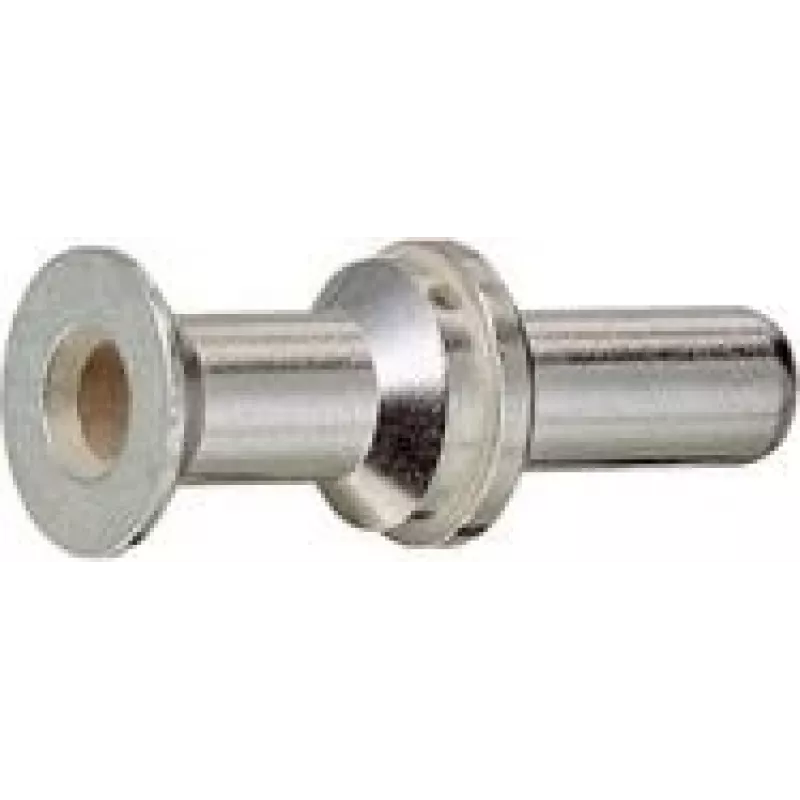

Harting 09 11 000 6123 vadu savienotājs, presējams

Harting vadu savienotājs Crimp 09 11 000 6123 ir kompakts presējama tipa elektriskais savienotājs ar sudraba pārklājumu, kas paredzēts uzticamai vadu galu apdarei. Atbilstošs RoHS prasībām, šis viengabala savienotājs sver aptuveni 42,6 g, tā ārējais diametrs ir 1,8 cm, bet platums – 47,7 mm, tāpēc tas piemērots ierobežotām telpām un vienkāršai manuālai apstrādei. Savienotājs paredzēts lietošanai vietās, kur nepieciešams presēts metāla kontakts ar stabilu vadītspēju un korozijizturīgu virsmu.

Priekšrocības

Presējamā konstrukcija nodrošina drošu mehānisko un elektrisko savienojumu, vienlaikus samazinot uzstādīšanas laiku. Sudraba pārklājums uzlabo vadītspēju un nodrošina izturību pret koroziju tipiskās rūpniecības un komerciālās vidēs. Atbilstība RoHS garantē, ka savienotājs atbilst vides un materiālu drošības prasībām. Tā kompaktie izmēri un mērenais svars atvieglo novietošanu un piestiprināšanu šauros vadu saišķos vai vadības skapjos.

Piemērots

• Elektrisko vadu saišķu montāžai un gala savienojumiem
• Rūpniecības vadības paneļiem un iekārtu elektroinstalācijai
• Signālu un strāvas savienojumiem, kur nepieciešami uzticami presēti kontakti
• Lietojumiem, kuros norādītas RoHS atbilstošas sastāvdaļas

Galvenās specifikācijas

• Savienojuma veids: presējams
• Pārklājums: sudrabs
• Atbilstība: RoHS
• Svars: aptuveni 42,6 g
• Ārējais diametrs: 1,8 cm
• Platums: 47,7 mm
• Daudzums iepakojumā: 1 gab.

Lietošana

Sagatavojiet vadu, noņemot izolāciju līdz ieteicamajam garumam konkrētajai presējamajai uzmavai. Ievietojiet atkailināto vadu presējamajā uzmavā, līdz tas pilnībā iegulst, pēc tam izmantojiet savienotājam atbilstoša izmēra presēšanas instrumentu, lai izveidotu drošu mehānisku savienojumu. Pārbaudiet presējuma pareizu saspiešanu un pārliecinieties, ka sudraba pārklājuma zona nodrošina nepārtrauktu kontaktu ar savienojamo daļu. Pēc presēšanas pārbaudiet elektrisko nepārtrauktību un, ja nepieciešams, uzlieciet norādīto izolāciju vai stiepes samazinājumu.

Ieteikumi

Izmantojiet kalibrētu presēšanas instrumentu, kas atbilst savienotāja izmēram un vada šķērsgriezumam, lai nodrošinātu vienmērīgu elektrisko un mehānisko veiktspēju. Neizmantojiet bojātus vai korodētus savienojamos komponentus; uzglabājiet savienotājus sausā vidē, lai saglabātu sudraba pārklājumu un RoHS atbilstošos materiālus.
