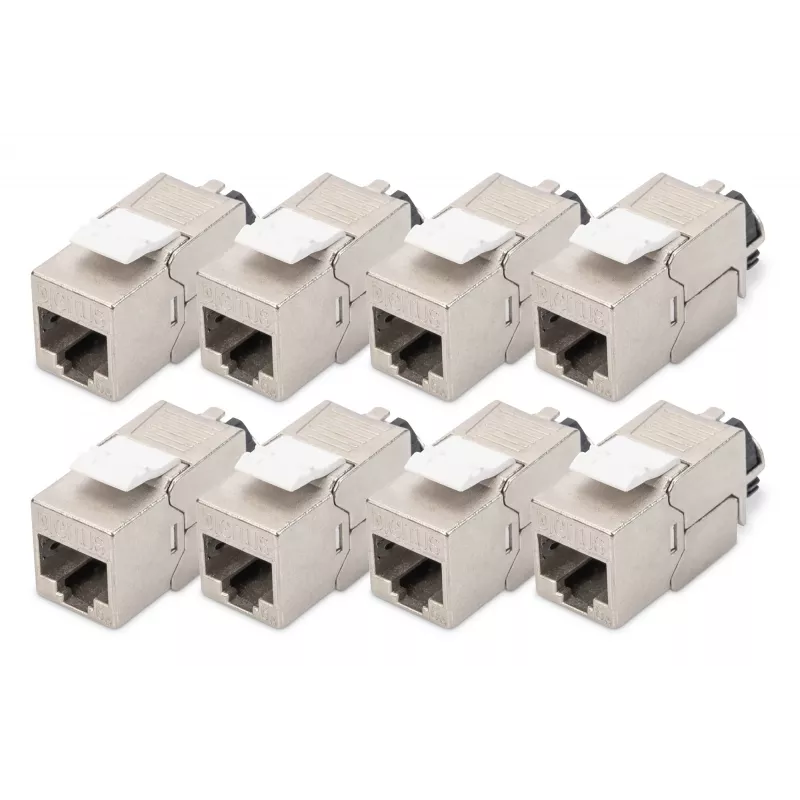

Digitus Cat. 6A keystone modulis, ekranēts, ar viedu kabeļu pārvaldnieku, 8 gab.

Digitus Cat. 6A keystone moduļu komplekts (8 gab.) ir ekranēts keystone risinājums 6A kategorijas tīkliem, kas ietver viedu, atkārtoti aizveramu kabeļu pārvaldnieku kabeļa satveršanai un fiksācijai. Kompaktie moduļi ir piemēroti 19" 1U plāksteru paneļiem vai modulārām sadales kārbām un atbalsta PoE standartus, nodrošinot 360° ekrāna kontaktu un putekļu aizsardzību RJ45 ligzdai.

Priekšrocības

Moduļi piedāvā 360° ekranējumu uzlabotai EMS veiktspējai, bezinstrumentu lauka montāžas konstrukciju ar LSA spaiļu savienotājiem, kas ir krāsu kodēti atbilstoši EIA/TIA 568 A & B, un atkārtoti aizveramu kabeļu pārvaldnieku, kas nostiprina un fiksē kabeļus bez papildu instrumentiem. Kompaktie izmēri ļauj veikt augsta blīvuma uzstādīšanu 483 mm (19") 1U paneļos, un izstrādājumam ir GHMT sertifikāts.

Piemērots

• Ātrgaitas Cat. 6A tīkla plāksteru paneļiem

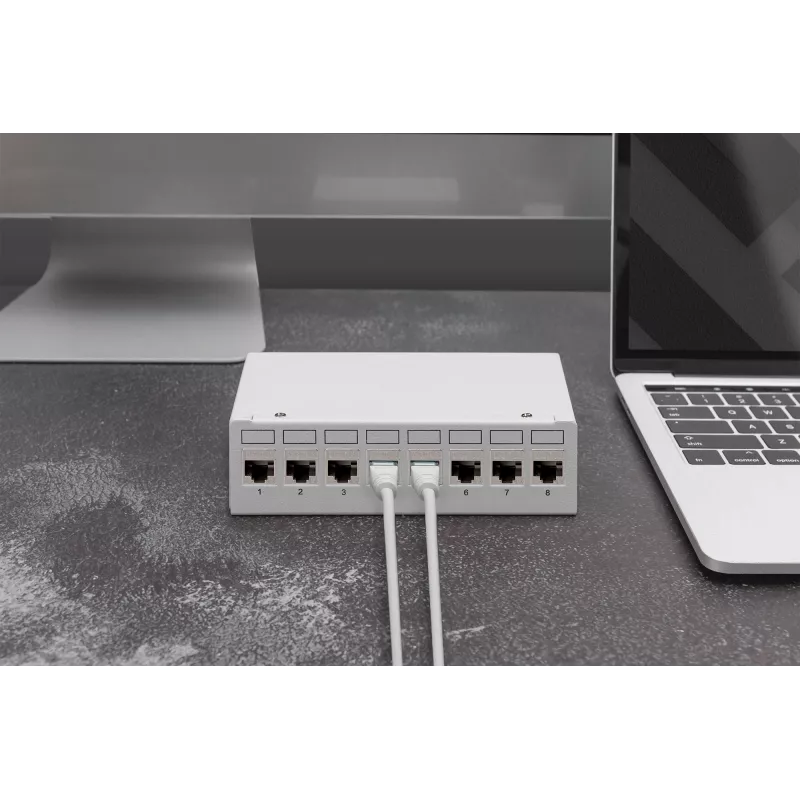

• Modulārām sadales kārbām un sadales paneļiem
• Lauka instalācijām, kur nepieciešama bezinstrumenta montāža
• PoE darbināmām ierīcēm (IEEE 802.3af/at/bt un 4PPoE)

Galvenās specifikācijas

• Standarts: Cat. 6A, ekranēts
• Savienotāja tips: Keystone modulis ar RJ45 ligzdu un putekļu aizsardzības vāciņu
• Kabeļa terminēšana: LSA spaiļu savienotājs, krāsu kodēts EIA/TIA 568 A & B
• Ekrāna kontakts: 360°
• PoE atbalsts: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Sertifikācija: GHMT
• Iepakojuma izmērs: 8 moduļi
• Izmēri (vienam modulim): platums 14,5 mm, dziļums 34,5 mm, augstums 21 mm
• Ražotājs/MPN: DIGITUS DN-93617-8
• EAN: 4016032490616

Lietošana

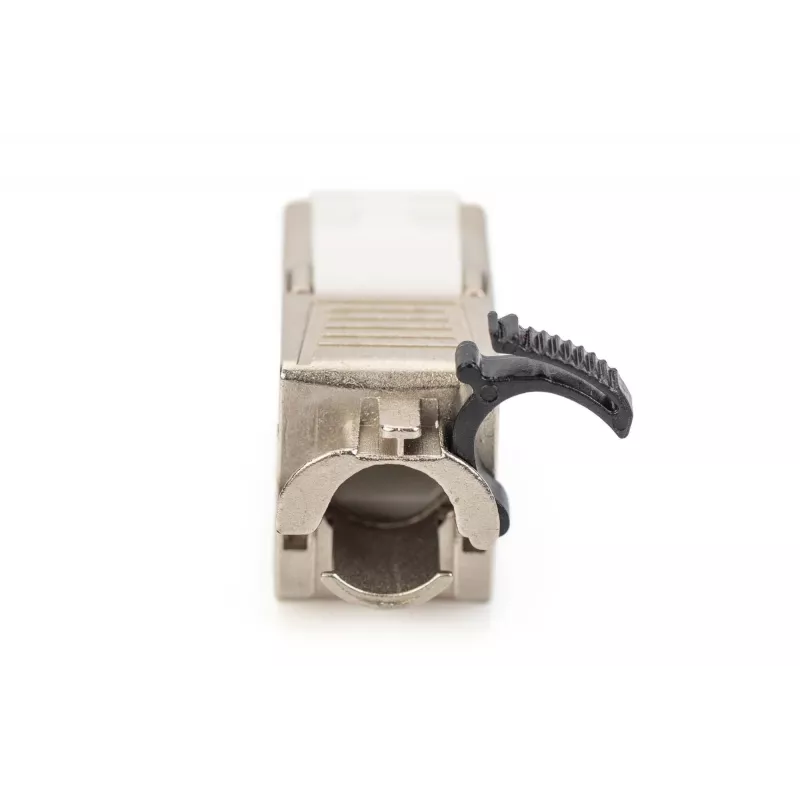

Ievietojiet katru keystone moduli saderīgā 19" 1U paneļa izgriezumā vai modulārā sadales kārbā. Noņemiet kabelim norādītajā garumā izolāciju, ievietojiet vadus LSA spailēs atbilstoši izvēlētajai EIA/TIA 568 A vai B vadu shēmai un terminējiet, iespiežot spaiļu savienotājā. Aizveriet atkārtoti aizveramo viedo kabeļu pārvaldnieku, lai nostiprinātu kabeli un nodrošinātu 360° ekrāna kontaktu saglabāšanu. Uzlieciet putekļu aizsardzības vāciņu neizmantotajām RJ45 ligzdām.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet ekranētu vītā pāra (STP) Cat. 6A kabeļu sistēmu un nodrošiniet ekrāna zemējuma nepārtrauktību. Ievērojiet EIA/TIA vadu krāsu kodus un pēc uzstādīšanas pārbaudiet terminējumus ar tīkla testeri. Neizmantotos moduļus uzglabājiet sausā vidē un izvairieties no pārmērīgas kabeļa locīšanas terminēšanas vietas tuvumā.
