Termiskā attēlveidošanas kamera Seek Thermal CW-ABAX, 200×150 px sensors, 25 Hz, diapazons -20–330°C, 35 mK NETD, fiksēts fokuss, centra punkta mērījums

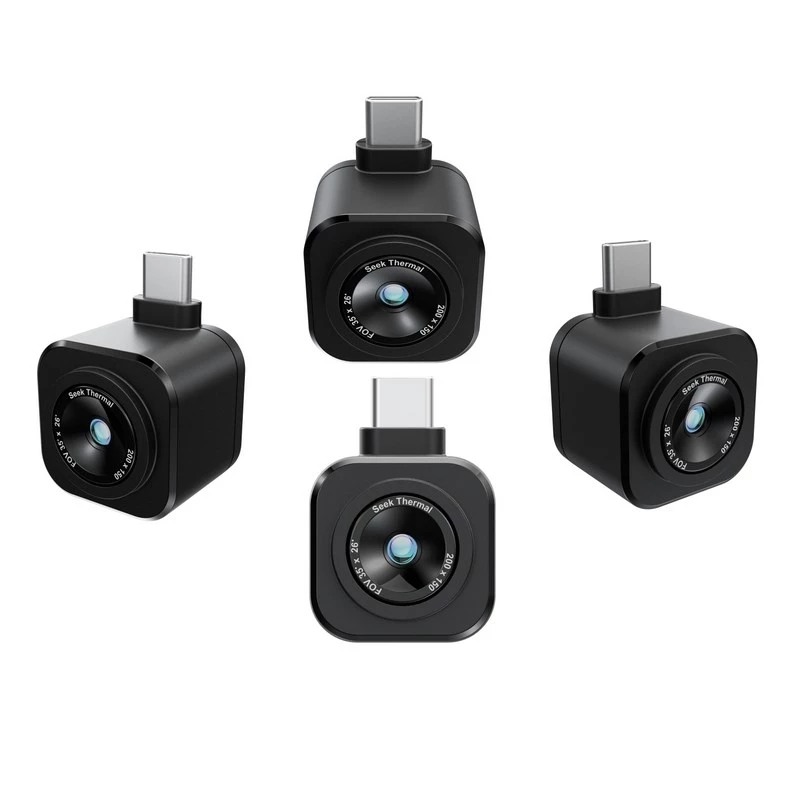

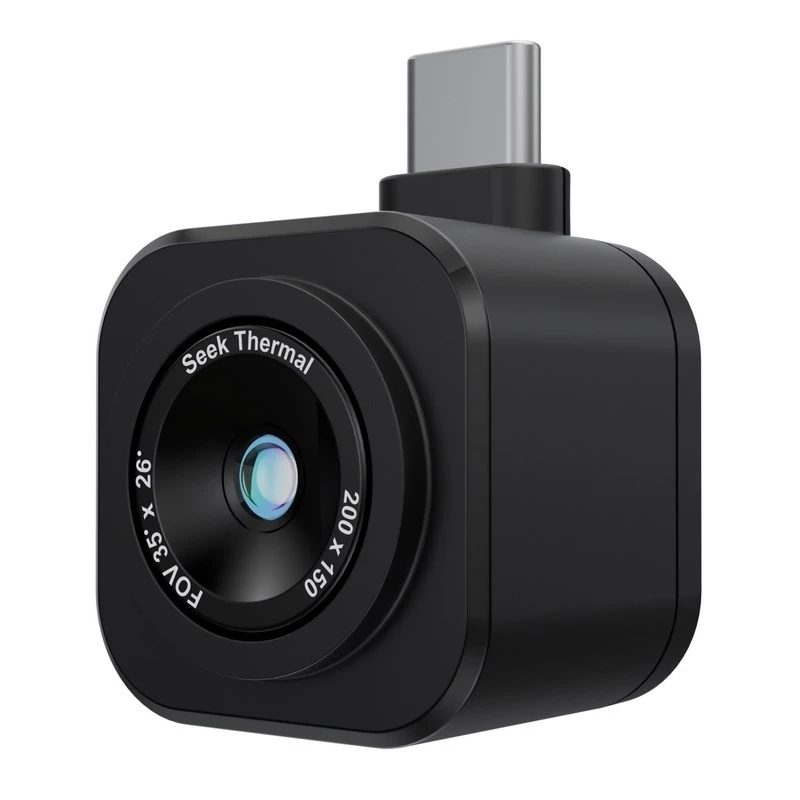

Seek Thermal CW-ABAX termiskā attēlveidošanas kamera ir kompakts, viegls pārbaudes rīks ar sākotnējo sensora izšķirtspēju 200x150 pikseļi. Izstrādāta rokas un iebūvētiem lietojumiem, tā tver termiskos attēlus un mēra temperatūras diapazonā no -20 °C līdz 330 °C. Kameras korpuss ir izgatavots no plastmasas un pabeigts melnā krāsā, ar fiziskajiem izmēriem 25 mm x 25 mm x 22 mm un svaru aptuveni 0,013 kg. Vairākas palešu opcijas, piemēram, Dzintara un Karsti Balta, ir pieejamas, lai palīdzētu termisko ainu vizuālajā interpretācijā.

Priekšrocības

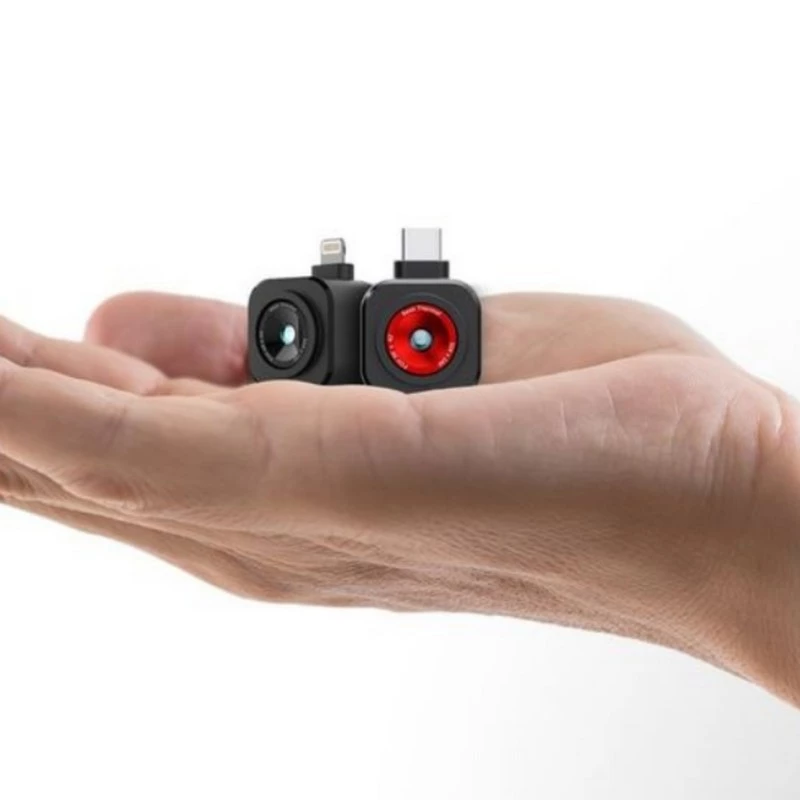

Mazais izmērs un zemais svars padara CW-ABAX viegli integrējamu pārnēsājamās pārbaudes iekārtās vai ērti pārnēsājamu lauka diagnostikai. 200x150 pikseļu termiskā izšķirtspēja nodrošina līdzsvaru starp attēla detalizāciju un ierīces kompaktumu, savukārt plašais temperatūras mērījumu diapazons aptver izplatītus apkopes un traucējummeklēšanas uzdevumus. Palešu opcijas uzlabo kontrastu konkrētiem scenārijiem, palīdzot ātrāk identificēt karstos punktus un temperatūras atšķirības.

Piemērots (uzdevumiem / lietošanas gadījumiem)

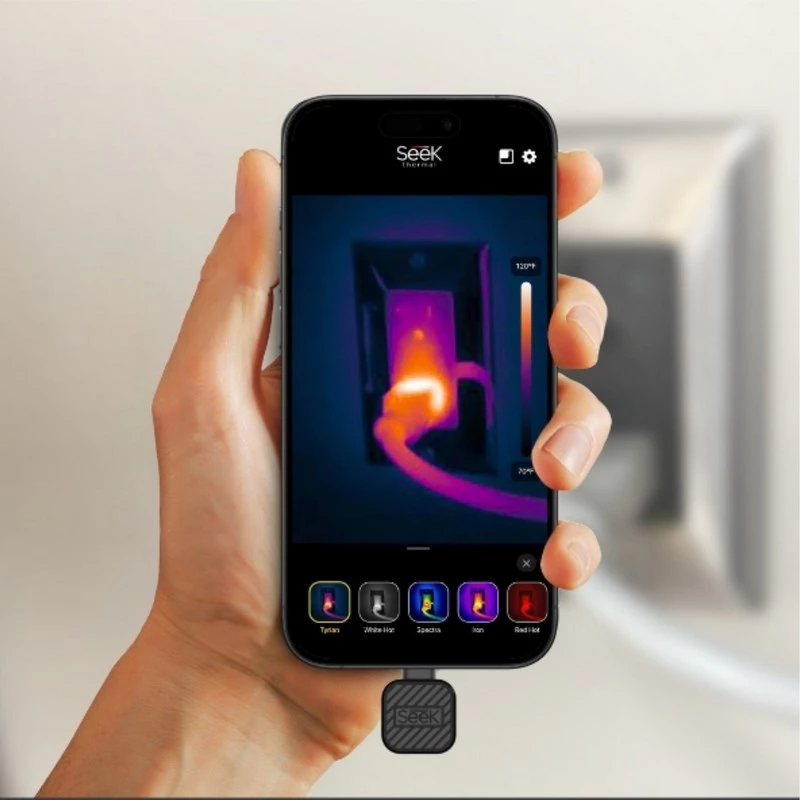

• Elektrisko sistēmu pārbaude un karsto punktu noteikšana
• Mehānisko iekārtu uzraudzība un gultņu pārbaudes
• Ēku norobežojošo konstrukciju diagnostika un siltuma zudumu apsekojumi
• Santehnikas un HVAC noplūžu vai aizsprostojumu noteikšana
• Integrācija pārnēsājamās vai iebūvētās pārbaudes ierīcēs

Galvenās specifikācijas

• Termiskā sensora izšķirtspēja: 200 x 150 pikseļi
• Temperatūras mērījumu diapazons: -20 °C līdz 330 °C

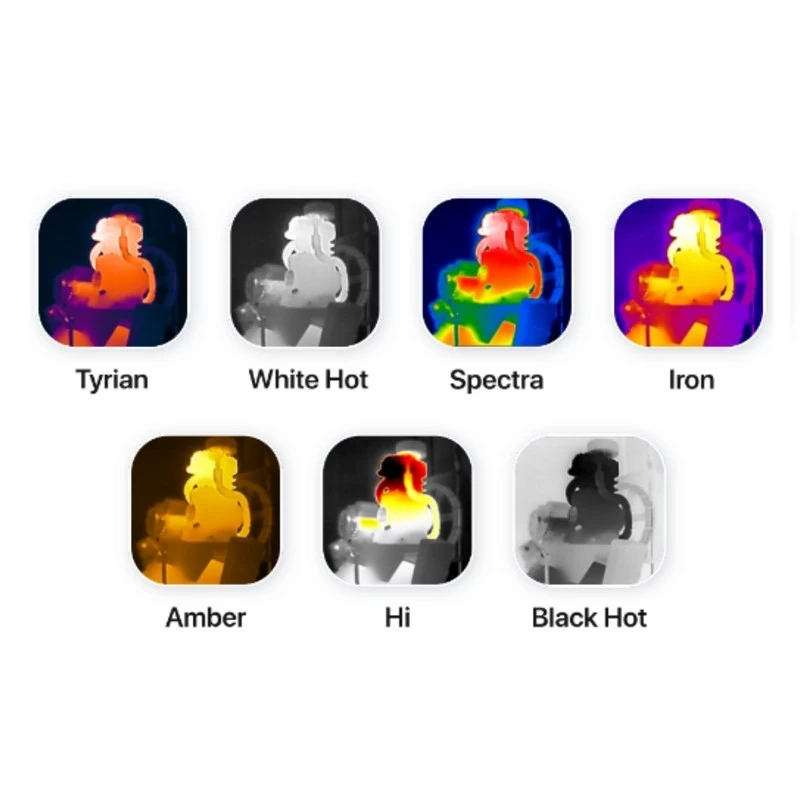

• Pieejamās displeja paletes: ietver Dzintara un Karsti Balta
• Korpusa materiāls: plastmasa
• Produkta krāsa: Melna
• Fiziskie izmēri: 25 mm x 25 mm x 22 mm
• Svars: 0,013 kg
• Iebūvēts displejs: Nē

Kā lietot

Turiet CW-ABAX nekustīgi, vienlaikus vēršot tā optiku pret mērķa zonu, un ļaujiet sensoram īsu brīdi stabilizēties, lai iegūtu skaidru termisko attēlu. Izvēlieties uzdevumam piemērotu paleti un iestatījumus, lai uzlabotu kontrastu starp temperatūras zonām. Ievērojiet drošības attālumus un piemērojamās procedūras, pārbaudot elektriskās vai karstās iekārtas. Atkārtotiem mērījumiem saglabājiet konsekventu skata leņķi un attālumu, lai uzlabotu rādījumu salīdzināmību.

Ieteikumi

Izmantojiet kameru stabilos apkārtējās vides apstākļos, lai iegūtu visprecīzākos temperatūras rādījumus, un izvairieties no straujām temperatūras izmaiņām ainā mērīšanas laikā. Pārbaudot atstarojošas virsmas, izmantojiet piemērotus pārbaudes paņēmienus (piemēram, kameras leņķa mainīšanu vai izstarojuma koeficienta regulēšanu pievienotajā programmatūrā), lai uzlabotu mērījumu ticamību. Uzglabājiet ierīci aizsargapvalkā un izvairieties no tās pakļaušanas piesārņotājiem vai spēcīgiem triecieniem.
