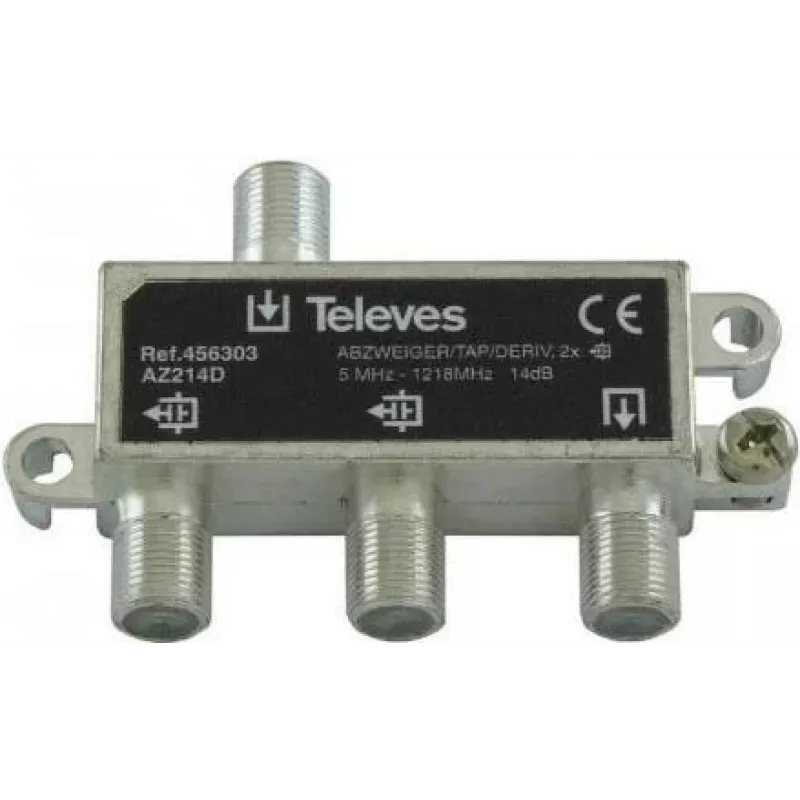

Signāla sadalītājs Televes AZ214D 2 virzienu 5–1218 MHz, 14 dB vājinājums

Televes AZ214D ir pasīvs 2 virzienu RF sadalītājs, kas paredzēts antenas vai kabeļa signālu sadalei 5–1218 MHz joslā ar nominālo vājinājumu 14 dB. Ierīce novirza vienu ieeju uz divām izejām, saglabājot līdzsvarotu frekvenču raksturlīkni un izolāciju, kas piemērota TV, DVB-T/T2 un kabeļu instalācijām. Tā kompaktais formas faktors un metāla korpuss padara to piemērotu iekštelpu vai aprīkojuma statņu montāžai, kur nepieciešama vienkārša, uzticama RF signālu sadale.

Priekšrocības

Sadalītājs nodrošina konsekventu vājinājumu noteiktajā frekvenču diapazonā, piedāvājot prognozējamus signāla līmeņus katrā izejā. Izgatavots ar ekranējumu un metāla korpusu, tas samazina traucējumus un saglabā signāla integritāti koplietošanas sadales vidēs. Ierīce ir pasīva un tai nav nepieciešama barošana, kas vienkāršo uzstādīšanu un samazina apkopi. Tā divu izeju konfigurācija ļauj vienkārši novirzīt signālu uz diviem uztvērējiem vai tālākajiem sadales punktiem bez aktīvas pastiprināšanas.

Piemērots

• Mājas TV un televizora pierīču pieslēgumiem, izmantojot antenas vai kabeļa signālus
• DVB-T un DVB-T2 virszemes televīzijas instalācijām
• Maziem vairāku telpu vai vairāku uztvērēju iestatījumiem, kur pieļaujama pasīva sadale
• Signālu maršrutēšanai aprīkojuma statņos vai multivides skapjos

Galvenās specifikācijas

• Frekvenču diapazons: 5–1218 MHz
• Nominālais vājinājums: 14 dB uz izeju
• Izeju skaits: 2
• Tips: Pasīvs RF sadalītājs
• Savienotāja tips: F tipa saderīgs (sieviešu/vīriešu, atkarībā no instalācijas)
• Korpuss: Metāla ekranēts korpuss
• Paredzētais lietojums: TV, DVB-T/T2 un kabeļa signālu sadale

Kā lietot

Pievienojiet ienākošo antenas vai kabeļa padevi sadalītāja ieejai, pēc tam pievienojiet katru no divām izejām attiecīgajam uztvērējam vai sadales kabelim, izmantojot atbilstošus koaksiālos kabeļus un F tipa savienotājus. Pārliecinieties, ka visi savienotāji ir pievilkti, lai nodrošinātu labu elektrisko kontaktu un samazinātu mitruma iekļūšanu. Tā kā sadalītājs katrā izejā ievieš aptuveni 14 dB pasīvo zudumu, pārbaudiet signāla līmeņus uztvērējos un, ja nepieciešams, izmantojiet pastiprināšanu pirms sadalītāja vai izvēlieties citu sadales topoloģiju garākiem kabeļu posmiem vai vājiem signāliem.

Ieteikumi

Uzstādiet sadalītāju sausā, vēdināmā vietā un izvairieties to novietot tuvu spēcīgiem elektriskiem traucējumu avotiem. Instalācijām ar zemu ienākošā signāla stiprumu apsveriet darbināmu sadales pastiprinātāju pirms sadalītāja, nevis pastiprināšanu pēc sadalīšanas. Periodiski pārbaudiet savienotājus un ekranējumu, vai nav korozijas vai vaļīguma, lai uzturētu uzticamu signāla kvalitāti.
