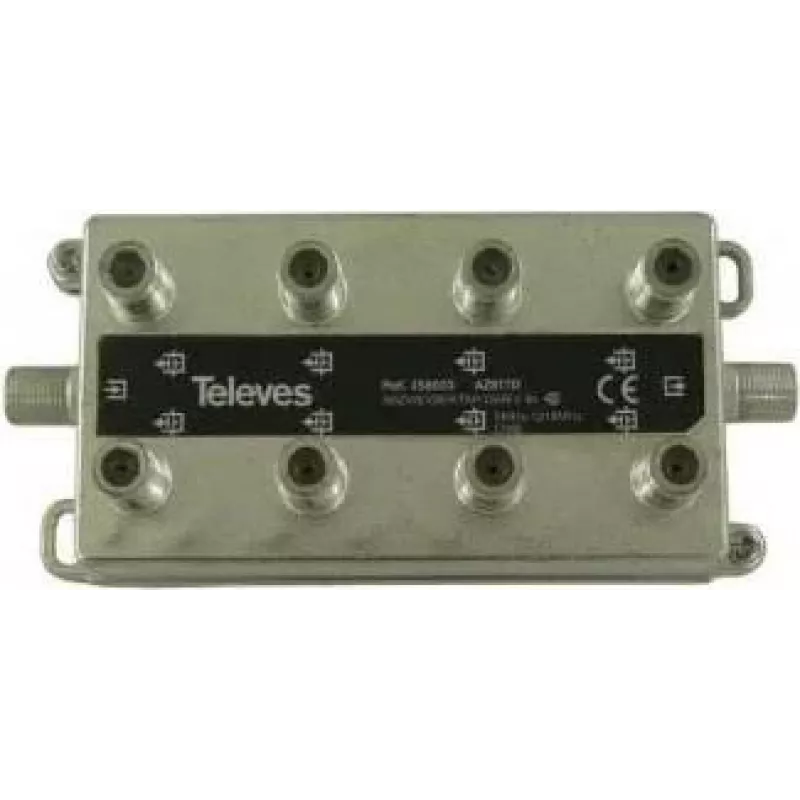

Sadalītājs Televes AZ817D 8 virzienu, 5–1218 MHz, 17 dB ievades zudums

Televes AZ817D 8 virzienu sadalītājs sadala vienu RF padevi astoņās izejās plašā frekvenču diapazonā no 5 līdz 1218 MHz. Ierīce ir paredzēta stabilai signāla sadalei koplietošanas un komerciālās instalācijās, kur nepieciešama paredzama vājināšanās un konsekventa joslas platība. Ar norādīto ievades zudumu 17 dB šis koaksiālais sadalītājs atbalsta virszemes un satelīta signālu ceļus un ir piemērots lietošanai daudzdzīvokļu ēkās, dzīvokļu kompleksos vai profesionālos galvas staciju iestatījumos.

Priekšrocības

Sadalītājs nodrošina vienmērīgu sadalījumu pa astoņiem portiem ar noteiktu ievades zuduma vērtību, kas vienkāršo saites budžeta aprēķinus un sistēmas plānošanu. Tā plašais 5–1218 MHz caurlaides diapazons ietver VHF, UHF un daudzus satelītu starpfrekvenču signālus, ļaujot vienai ierīcei apkalpot jauktu signālu instalācijas. Kompaktais koaksiālais dizains ļauj viegli integrēt sadales statņos vai pie sienas montējamos korpusos, vienlaikus saglabājot konsekventu elektrisko veiktspēju pa portiem.

Piemērots

• Dzīvokļu ēku TV sadalei
• Mazai līdz vidējai komerciālai RF sadalei
• Galvas stacijas vai sadales pastiprinātāja ieejas sadalīšanai
• Vairāku uztvērēju instalācijām, kur nepieciešami identiski padeves signāli

Galvenās specifikācijas

• Izeju skaits: 8
• Frekvenču diapazons: 5–1218 MHz
• Ievades zudums (tipisks): 17 dB
• Savienotāja veids: koaksiāls F tipa saderīgs (kontaktligzda)
• Impedance: 75 omi

Kā lietot

Uzstādiet sadalītāju tuvu ienākošajai padevei vai sadales pastiprinātājam, lai samazinātu padeves zudumus. Pievienojiet galveno koaksiālo padevi pie sadalītāja ieejas un pievienojiet astoņus izejas kabeļus uztvērējiem vai pakārtotajiem pastiprinātājiem, pārliecinoties, ka visi savienotāji ir pienācīgi pievilkti, lai uzturētu ekranējumu un impedanci. Pārbaudiet signāla līmeņus reprezentatīvos galapunktos un, ja nepieciešams, kompensējiet 17 dB ievades zudumu ar atbilstošu pastiprinājumu vai vājinātājiem sadales ķēdē. Izmantojiet laikapstākļu aizsardzības pasākumus āra pieslēgumiem un ievērojiet vietējos elektriskos noteikumus.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, turiet kabeļu posmus pēc iespējas īsākus un izmantojiet kvalitatīvu 75 omu koaksiālo kabeli un savienotājus. Sadalot signālus uz daudziem galapunktiem, plānojiet norādīto ievades zudumu un iekļaujiet sadales pastiprinātājus vai līnijas pastiprinātājus vietās, kur signāla līmeņi citādi nokristos zem uztvērēju sliekšņa. Izvairieties no nevajadzīgu pasīvo sadalītāju ievietošanas virknē un uzturiet pareizu zemējumu un zibens aizsardzību instalācijā.
