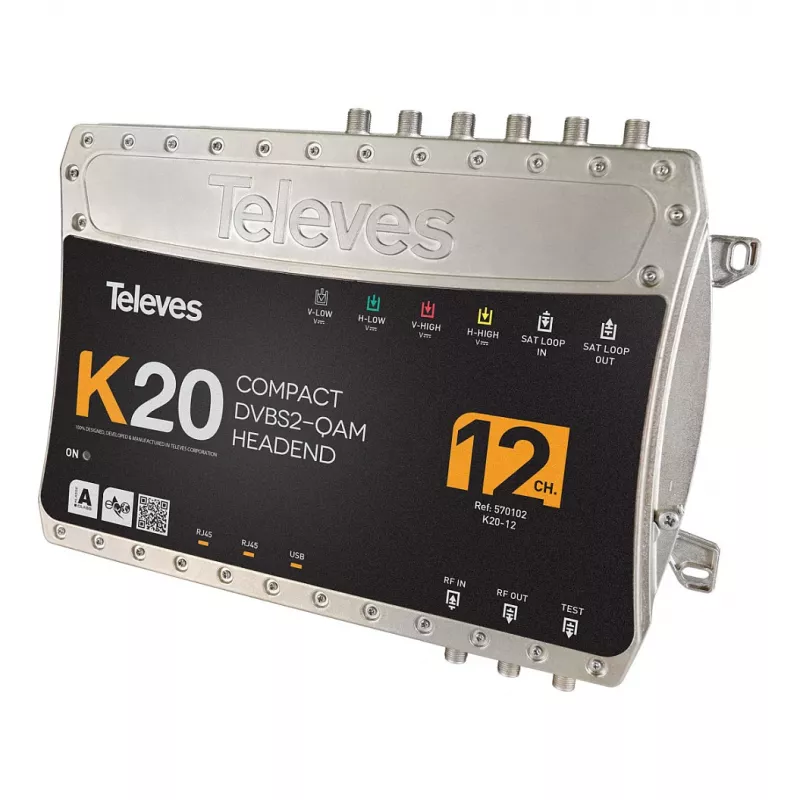

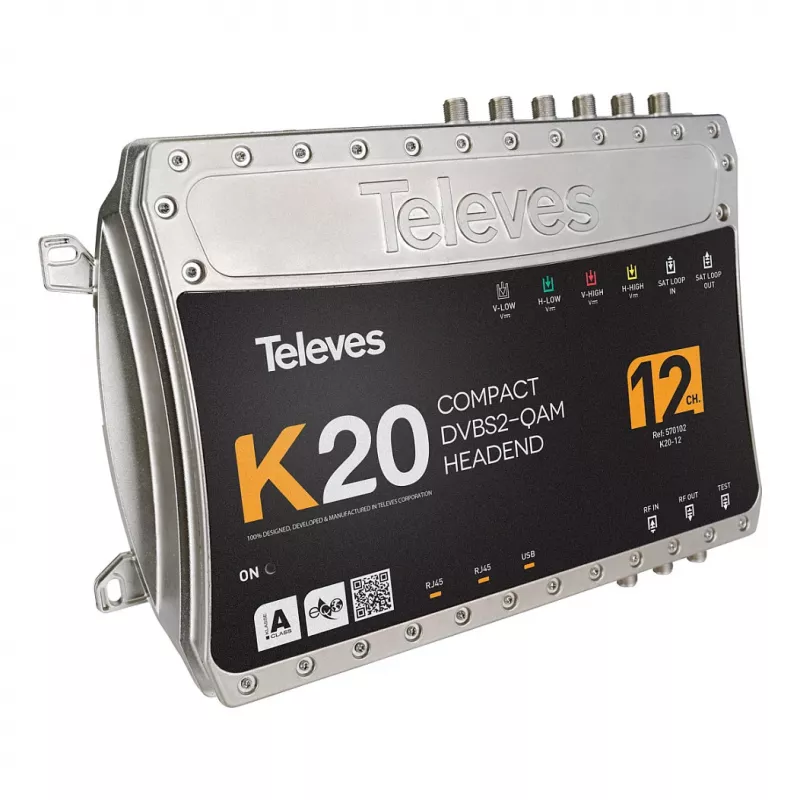

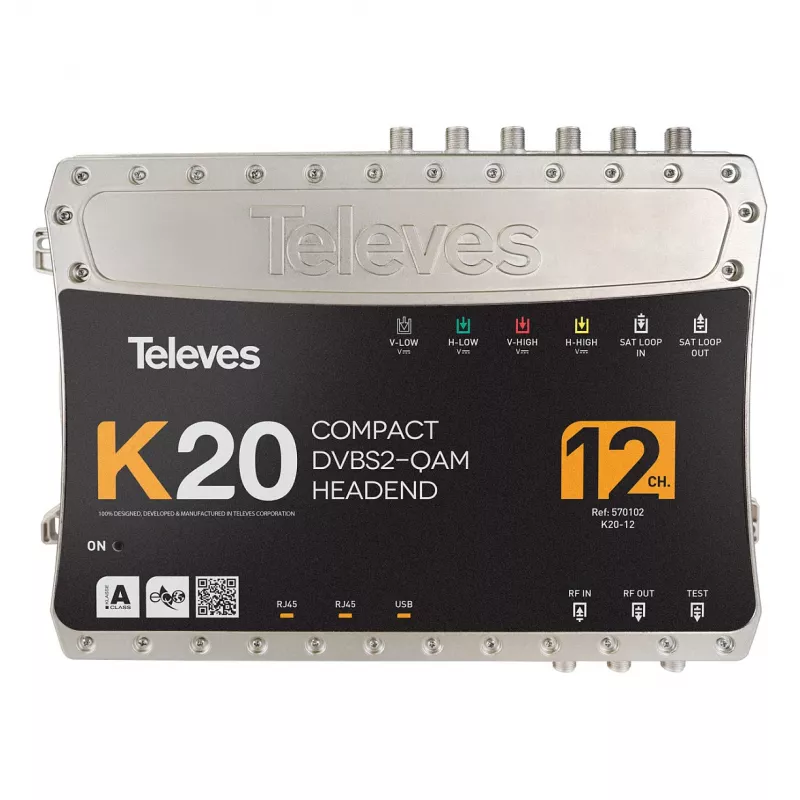

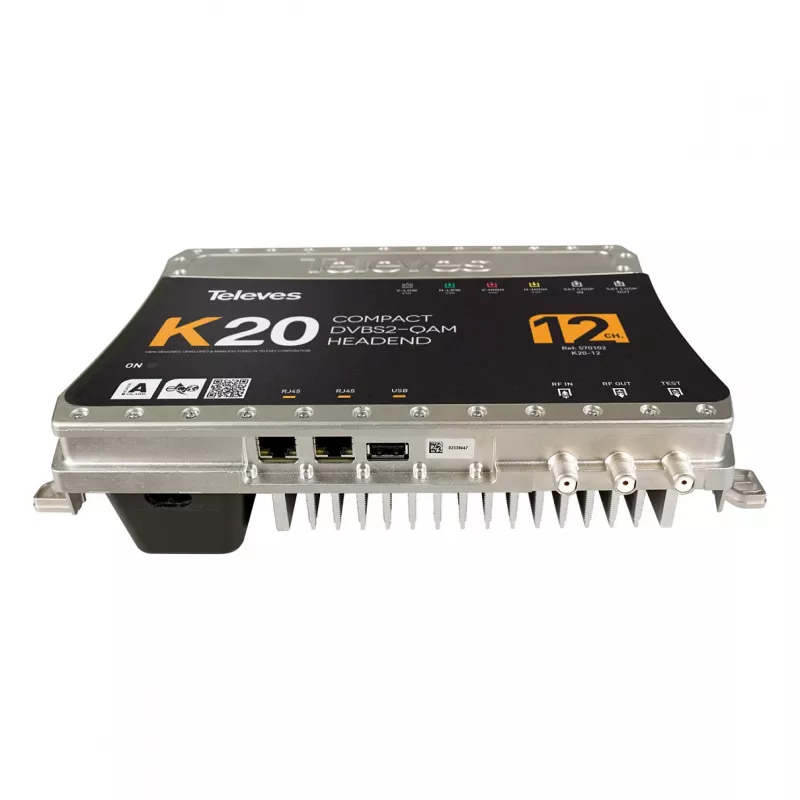

Televes K20-12 Compact Headend 12 Transponder DVB-S2 to QAM

Lai nodrošinātu duci DVB-S2 satelīta transponderu pārraidi QAM kabeļu tīklā, parasti ir nepieciešams dārgs un energoietilpīgs aprīkojums. Televes K20-12 Compact Headend apvieno visu šo ķēdi vienā 1U augstuma ierīcē. Tā uztver līdz 12 satelīta transponderiem, apstrādā tos un pārmodulē DVB-C (QAM) signālā izplatīšanai pa koaksiālo kabeli. Šis ir pilnīgs, profesionāls galvenās stacijas risinājums viesnīcām, slimnīcām, universitātēm un citām daudzdzīvokļu ēkām, kurām nepieciešams izplatīt satelīttelevīziju bez atsevišķa uztvērēja uzstādīšanas katram televizoram.

Kam tas paredzēts

Šī galvenā stacija ir paredzēta sistēmu integratoriem, uzstādītājiem un īpašumu pārvaldniekiem, kuriem nepieciešams izplatīt satelīta kanālus pa esošo kabeļtelevīzijas infrastruktūru. Tā ir ideāli piemērota viesmīlības nozarei, daudzdzīvokļu ēkām, biroju kompleksiem un jebkurai vietai, kur nepieciešama centralizēta TV izplatīšana. K20-12 aizstāj vajadzību pēc vairākiem patērētāju satelīta uztvērējiem un vienkāršo maksas un bezmaksas kanālu izplatīšanu.

Galvenās funkcijas

• 12 DVB-S/S2 satelīta uztvērēji ar frekvenču diapazonu 950-2150 MHz
• 12 QAM modulatori (DVB-C) ar izejas frekvenci no 47 līdz 862 MHz
• Atbalsts 16, 32, 64, 128 un 256 QAM modulācijai
• 12 Common Interface (CI) sloti nosacītas piekļuves moduļiem (CAM), lai atšifrētu maksas TV kanālus
• PID filtrēšana un pārkartēšana, kā arī pakalpojumu multipleksēšana efektīvai joslas platuma izmantošanai
• Web UI, SNMP un USB pārvaldības saskarnes ērtai konfigurēšanai un uzraudzībai
• LNB barošanas avots ar 13V/18V, 22kHz un DiSEqC 1.0

Specifikācijas

• Ieejas signāla veids: DVB-S/S2
• DVB-S/S2 uztvērēju skaits: 12
• Ieejas frekvenču diapazons (satelīta IF): 950 - 2150 MHz
• Izejas signāla veids: DVB-C (QAM)
• QAM modulatoru skaits: 12
• Izejas frekvenču diapazons (QAM): 47 - 862 MHz
• Izejas modulācija: 16, 32, 64, 128, 256 QAM
• Izejas simbolu ātrums: 1 līdz 7 MSymbols/s
• Izejas līmenis: 90 dBµV (regulējams)
• MER (modulācijas kļūdu attiecība): >40 dB
• Common Interface (CI) sloti: 12
• LNB barošanas avots: 13V/18V, 22kHz, DiSEqC 1.0
• Pārvaldības saskarne: Web UI, SNMP, USB
• PID filtrēšana un pārkartēšana: Jā
• Pakalpojumu multipleksēšana: Jā
• Barošana: 100-240 VAC, 50/60 Hz
• Enerģijas patēriņš: < 60 W
• Darba temperatūra: 0 līdz +45 °C

Padomi

Lai maksimāli palielinātu K20-12 efektivitāti, pārliecinieties, ka satelīta antena ir pareizi noregulēta un LNB ir saderīgs ar DiSEqC 1.0 komandām. Izmantojiet tīmekļa saskarni, lai uzraudzītu signāla kvalitāti un pielāgotu izejas līmeņus atbilstoši jūsu kabeļu izplatīšanas tīkla prasībām. Maksas TV kanāliem uzstādiet atbilstošus CAM moduļus CI slotos un pārbaudiet, vai pakalpojumu ID ir pareizi kartēti.
