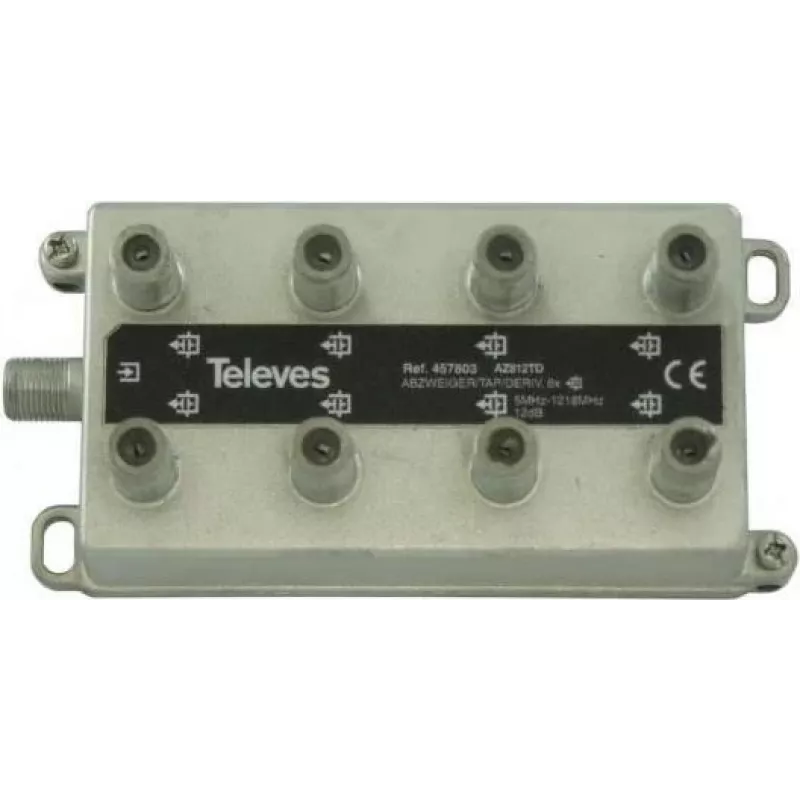

Sadalītājs Televes AZ812TD 8 virzienu 5–1218 MHz 12 dB

Televes AZ812TD ir 8 virzienu RF sadalītājs, kas paredzēts virszemes TV un citu platjoslas RF signālu izplatīšanai frekvenču diapazonā no 5 līdz 1218 MHz. Ierīce sadala vienu ieeju astoņās izejās, saglabājot 12 dB izolāciju starp pieslēgvietām, lai samazinātu šķērsrunu un traucējumus. Tā ir izstrādāta fiksētām instalācijām, atbalsta DVB‑T/T2 un līdzīgus digitālos virszemes pakalpojumus un ir piemērota izmantošanai dzīvojamās ēkās, daudzdzīvokļu kompleksos un mazās komerciālās sadales sistēmās, kur nepieciešama uzticama vairāku izeju signāla piegāde.

Priekšrocības

Sadalītājs piedāvā astoņas simetriskas izejas ar vienmērīgu frekvenču raksturlīkni 5–1218 MHz joslā, nodrošinot konsekventu signāla sadali vairākiem uztvērējiem. Pateicoties 12 dB izolācijai starp izejām, ierīce samazina savstarpējos traucējumus un uzlabo kopējo tīkla stabilitāti. Kompaktais dizains un uzticamā RF veiktspēja padara to piemērotu integrēšanai sadales kārbās, galvas stacijās vai pasīvās sadales kaskādēs. Ierīce ir pasīva, tai nav nepieciešama ārēja barošana, kas vienkāršo uzstādīšanu un samazina apkopes vajadzības.

Piemērots

• Virszemes TV un DVB‑T/T2 signālu izplatīšanai vairākiem uztvērējiem
• Daudzdzīvokļu ēkām un vairāku mājokļu vienībām, kur nepieciešama pasīva signāla sadale
• Mazām komerciālām instalācijām, birojiem vai tirdzniecības vietām ar vairākām uztvērējierīcēm
• Integrācijai RF sadales paneļos un pasīvās galvas staciju sistēmās

Galvenās specifikācijas

• Frekvenču diapazons: 5–1218 MHz
• Izeju skaits: 8
• Izejas izolācija: 12 dB
• Sadalītāja tips: pasīvs, daudzvirzienu RF sadalītājs
• Tipiski ievietošanas zudumi katrai izejai: raksturīgi 8 virzienu sadalītājam (pasīvā dalīšana)

Lietošana

Pievienojiet ienākošo RF signāla padevi no antenas vai augšupējās sadales līnijas sadalītāja ieejas savienotājam. Izmantojiet kvalitatīvus koaksiālos kabeļus un saderīgus savienotājus, lai saglabātu signāla integritāti. Pievienojiet katru uztvērēju vai lejupējo pastiprinātāju vienai no astoņām izejām. Nodrošiniet, ka pievienotās ierīces ir saderīgas ar sadalītāja frekvenču diapazonu. Nepievienojiet vairākus pastiprinātājus tieši pie izejām bez pienācīgas izolācijas, lai novērstu signāla atstarošanos vai pārslodzi.

Ieteikumi

Novietojiet sadalītāju sausā, vēdināmā korpusā, prom no spēcīgiem elektrisko trokšņu avotiem. Izmantojot garus kabeļus, apsveriet līnijas pastiprinātājus vai aktīvo sadali, ja nepieciešams papildu pastiprinājums; pats pasīvais sadalītājs nenodrošina pastiprināšanu. Pārbaudiet kabeļu galu apdari un ārējā vai mitrā vidē izmantojiet pret koroziju izturīgus savienotājus, lai laika gaitā saglabātu signāla kvalitāti.
