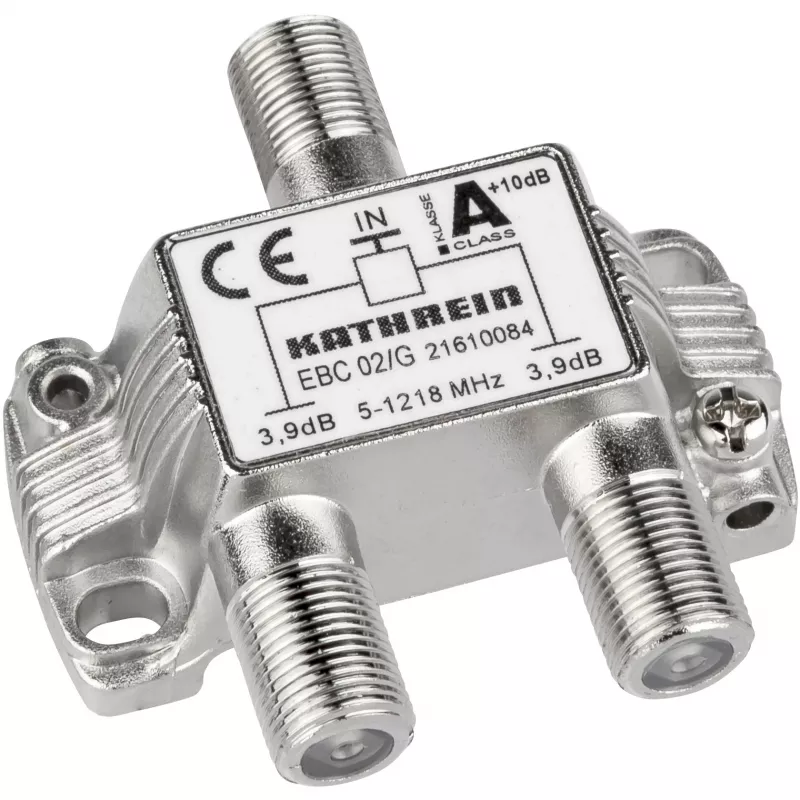

Kabeļu sadalītājs Kathrein EBC 02/G

Kathrein EBC 02/G ir divceļu kabeļu sadalītājs ar F savienotājiem, kas paredzēts RF signālu sadalei 5–1218 MHz diapazonā. Tā pretestība ir 75 Ω un kompaktie izmēri (52 × 50 × 25 mm), nodrošinot uzticamu, vietu taupošu risinājumu kabeļu instalācijām, kurām nepieciešama signāla sadale ar 3,9 dB ievades zudumu un galvanisko izolāciju ieejās un izejās.

Priekšrocības

EBC 02/G piedāvā ekranēšanas klasi A saskaņā ar CENELEC EN 50083-2 un izmanto izolējošus kondensatorus gan ieejās, gan izejās, lai novērstu līdzstrāvas pārvadi starp pieslēgvietām. Tā F tipa savienotāji un mazais nospiedums padara to piemērotu montāžai šaurās kārbās, vienlaikus saglabājot stabilu RF veiktspēju norādītajā frekvenču diapazonā.

Piemērots

Galvenās specifikācijas

Lietošana

Pievienojiet ienākošo koaksiālo kabeli sadalītāja ieejai, izmantojot F savienotāju, un pievienojiet divus izejas kabeļus sadalītāja izejām. Pārliecinieties, ka visi savienojumi ir atbilstoši pievilkti, lai saglabātu ekranēšanu un samazinātu signāla zudumu. Uzstādiet sadalītāju sausā, ventilējamā vietā un izvairieties no tā novietošanas spēcīgu elektrisko traucējumu avotu tuvumā.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet kvalitatīvus koaksiālos kabeļus un pareizi uzmontētus F savienotājus; ja tiek izmantoti gari kabeļu posmi vai papildu sadalītāji, pārbaudiet signāla līmeņus un, ja nepieciešams, izmantojiet pastiprināšanu, lai kompensētu ievades zudumus.
