Antena Kathrein EAX 24/G

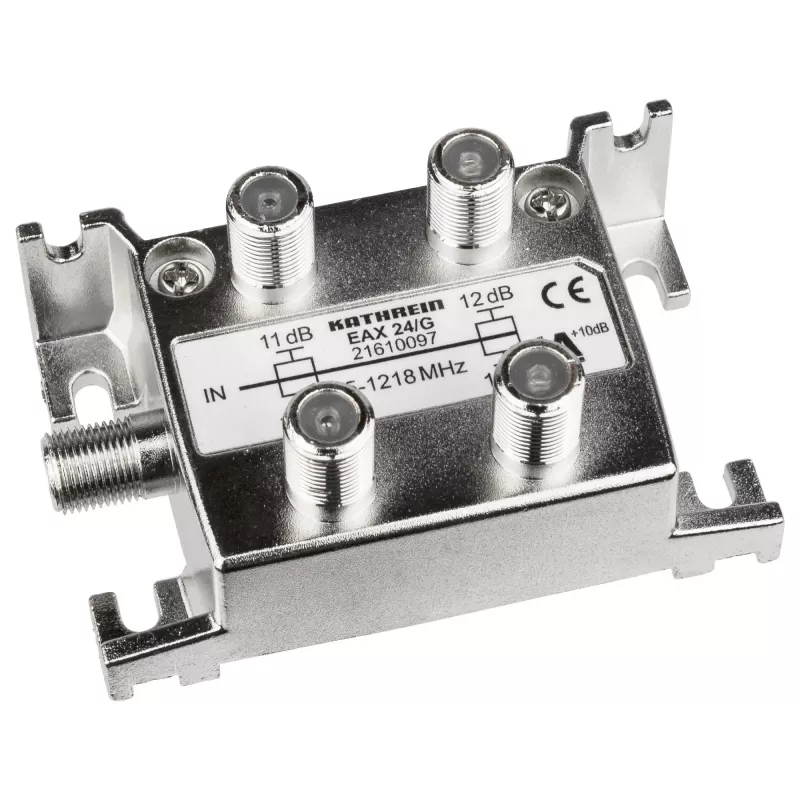

Kathrein EAX 24/G ir 4 virzienu ar F savienotājiem aprīkots atzarotājs, kas paredzēts RF signālu sadalei 5–1218 MHz joslā. Tam ir 75 Ω pretestība, F tipa savienotāji un izolējošie kondensatori ieejās un izejās. Ierīce ir izgatavota no alumīnija, un tai ir kompakti izmēri (74 mm × 44 mm × 36 mm), tāpēc tā ir piemērota uzstādīšanai pie sienas vai statīvā vietās, kur ir maz vietas. Ekranēšanas klase A nodrošina efektīvu aizsardzību pret ārējiem traucējumiem.

Priekšrocības

EAX 24/G piedāvā četras izejas ar kalibrētām atzarojuma zudumu vērtībām (11,0 / 12,0 dB) un F savienotājus, lai nodrošinātu uzticamus savienojumus ar mazu atstarošanos. Izolējošie kondensatori ieejās un izejās novērš līdzstrāvas un zemējuma cilpas starp pievienotajām ierīcēm. Alumīnija korpuss nodrošina mehānisko izturību un noturību pret koroziju, savukārt ekranēšanas klases A novērtējums garantē augstu elektromagnētisko ekranējumu.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet EAX 24/G piemērotā korpusā vai uz līdzenas virsmas, izmantojot atbilstošas skrūves vai kronšteinus. Pievienojiet ienākošo koaksiālo padevi F tipa ieejai un pievienojiet uztvērēja vai sadales koaksiālos kabeļus četrām F tipa izejām. Pārbaudiet savienotāju pareizu orientāciju un pievelciet stiprinājumus, lai nodrošinātu stabilu RF kontaktu. Tā kā ieejās un izejās ir uzstādīti izolējošie kondensatori, ierīce nodrošina līdzstrāvas bloķēšanu, kur tas nepieciešams; pirms pievienošanas pārbaudiet citu iekārtu sistēmas zemēšanas un strāvas padeves prasības.

Ieteikumi

Izmantojiet atzarotāju tā noteiktajā frekvenču diapazonā un ar norādīto pretestību (5–1218 MHz, 75 Ω). Neatstāt to ilgstoši mitrumā vai kodīgā vidē, lai gan tam ir alumīnija korpuss; uzstādiet vēdināmās, sausās vietās un, ja izmantojat ārpus telpām, pārliecinieties, vai savienotāji ir hermētiski aizsargāti pret laikapstākļiem. Plānojot signāla līmeņu budžetu, ņemiet vērā atzarojuma zudumu vērtības, lai nodrošinātu atbilstošu signāla līmeni visā sadales tīklā.
