EBC 06/G Sudraba, Kathrein, Kathrein EBC 06/G

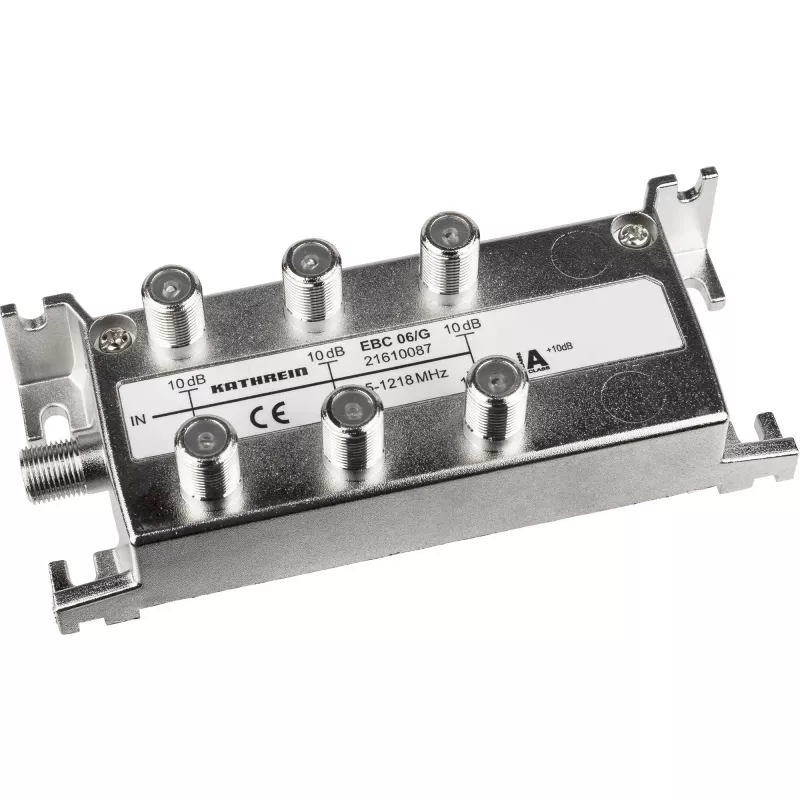

Kathrein EBC 06/G Sudraba ir sešu virzienu platjoslas sadalītājs, kas paredzēts 75 Ω sistēmām, aptverot frekvenču diapazonu 5–1218 MHz. Tas izmanto F tipa savienotājus, ietver izolējošos kondensatorus ieejās un izejās, un atbilst ekranēšanas A klasei saskaņā ar CENELEC EN 50083-2. Kompaktais metāla korpuss ir 122 mm x 44 mm x 36 mm liels un paredzēts kabeļu vai antenu signālu sadalīšanai un izplatīšanai ar nominālo 10 dB izejas vājinājumu.

Priekšrocības

EBC 06/G nodrošina uzticamu signāla sadali ar fiksētu 10 dB vājinājumu visās sešās izejās un plašu frekvenču pārklājumu, kas piemērots TV un radio pakalpojumiem. Iebūvētie izolējošie kondensatori gan ieejās, gan izejās aizsargā pret līdzstrāvu un samazina traucējumus, savukārt A klases ekranējuma konstrukcija nodrošina augstu elektromagnētisko savietojamību. Tā F savienotāji nodrošina izplatītu, viegli uzstādāmu saskarni koaksiālo kabeļu sistēmām.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet EBC 06/G sausā, vēdināmā vietā netālu no ienākošās koaksiālās padeves. Pievienojiet galveno padevi ieejas F savienotājam un pievienojiet koaksiālos kabeļus sešiem izejas F savienotājiem, kas ved uz uztvērējiem vai sadales punktiem. Pārliecinieties, ka visi savienojumi ir pievilkti ar roku, un, ja nepieciešams, izmantojiet dinamometrisko atslēgu līdz ražotāja ieteiktajam griezes momentam, lai novērstu bojājumus. Ievērojiet visas instalācijas polaritātes un zemējuma prasības un, ja iespējams, saglabājiet kabeļu garumus īsus, lai samazinātu papildu zudumus.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet EBC 06/G 75 Ω sistēmās ar pareizi ekranētu koaksiālo kabeli un uzturiet labu antenas vai kabeļu sistēmas zemējumu. Izvairieties ievietot sadalītāju vietās ar pārmērīgu mitrumu vai karstumu. Ja nepieciešams papildu pastiprinājums, novietojiet saderīgu pastiprinātāju pirms sadalītāja, rūpējoties, lai nepārsniegtu ierīces norādītos ieejas līmeņus.
