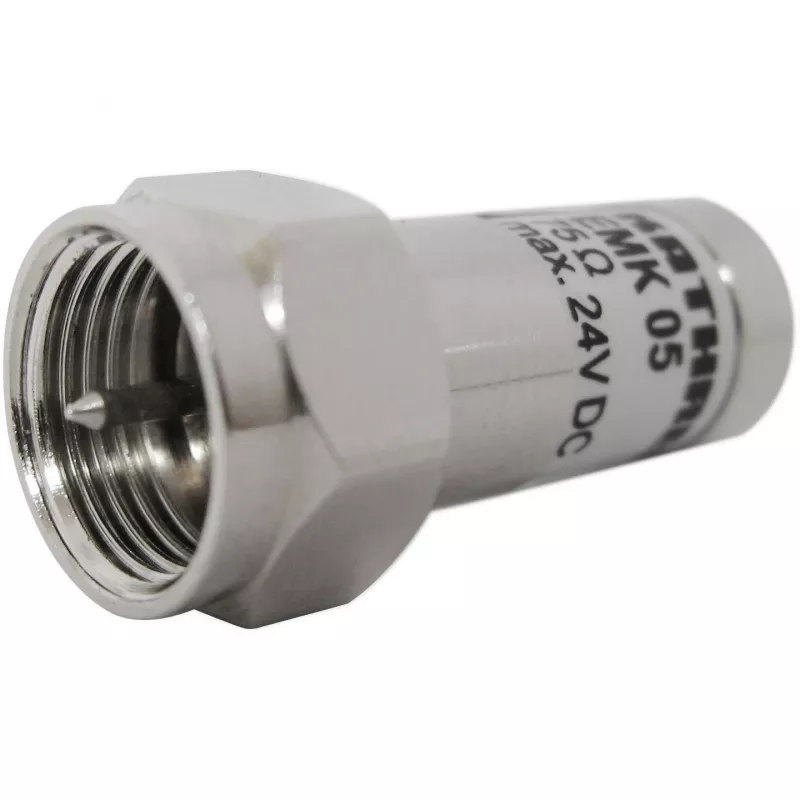

Koaksiālais savienotājs F-tipa Kathrein EMK 05

Kathrein EMK 05 ir F-tipa koaksiālais noslēdzošais rezistors ar integrētu līdzstrāvas bloķētāju, kas paredzēts 75 Ω satelīta IF sadales un vispārējām koaksiālajām sistēmām. Tas nodrošina ekranējuma faktoru, kas pārsniedz 85 dB, un atbilst ekrāna A klasei, lai samazinātu traucējumus un uzturētu signāla integritāti frekvenču diapazonā no 5 līdz 3000 MHz. Izstrādājums tiek piegādāts kā viens vīrišķais F-tipa savienotājs, un tā mērķis ir bloķēt līdzstrāvas ceļus, vienlaikus saskaņojot sistēmas pretestību.

Priekšrocības

EMK 05 apvieno noslēgšanas un līdzstrāvas bloķēšanas funkcijas vienā kompaktā F-tipa vīrišķajā savienotājā, samazinot komponentu skaitu sadales tīklos. Tā augstais ekranējuma faktors (>85 dB) un ekrāna A klases konstrukcija ierobežo nevēlamu signālu iekļūšanu un izstarošanu. 75 Ω pretestība un plašais frekvenču pārklājums (5–3000 MHz) padara to saderīgu ar standarta satelīta IF un dažādām audio/video koaksiālajām lietojumprogrammām.

Piemērots

Galvenās specifikācijas

Kā lietot

Pievienojiet vīrišķo F-tipa EMK 05 koaksiālā kabeļa vai ierīces pieslēgvietas sievišķajam F savienotājam, kam nepieciešama noslēgšana un līdzstrāvas izolācija. Nodrošiniet tīru, vītņotu savienojumu un pievelciet ar roku vai ar piemērotu griezes momenta instrumentu, ja uzstādīšanas vadlīnijās tas norādīts. Integrētais līdzstrāvas bloķētājs novērš līdzstrāvas plūsmu, kamēr rezistors nodrošina nepieciešamo noslēgšanu, lai uzturētu 75 Ω sistēmas saskaņošanu.

Ieteikumi

Izmantojiet EMK 05 vietās, kur jābloķē līdzstrāva—piemēram, izolējot mantotās iekārtas ar strāvas ievadi no pasīviem pakārtotiem komponentiem. Pārbaudiet mehānisko pieslēgumu un vai sistēmas komponenti sagaida 75 Ω noslēgšanu. Nepievienojiet līdzstrāvas strāvu caur noslēgto pieslēgvietu; ja nepieciešama līdzstrāvas nepārtrauktība, izvēlieties piemērotu nebloķējošu noslēdzēju.
