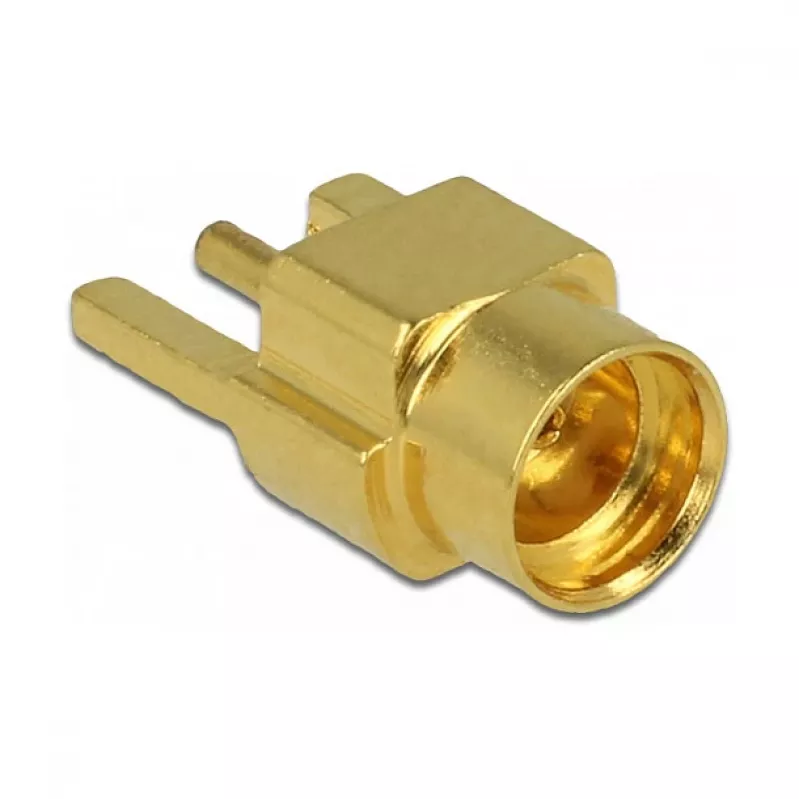

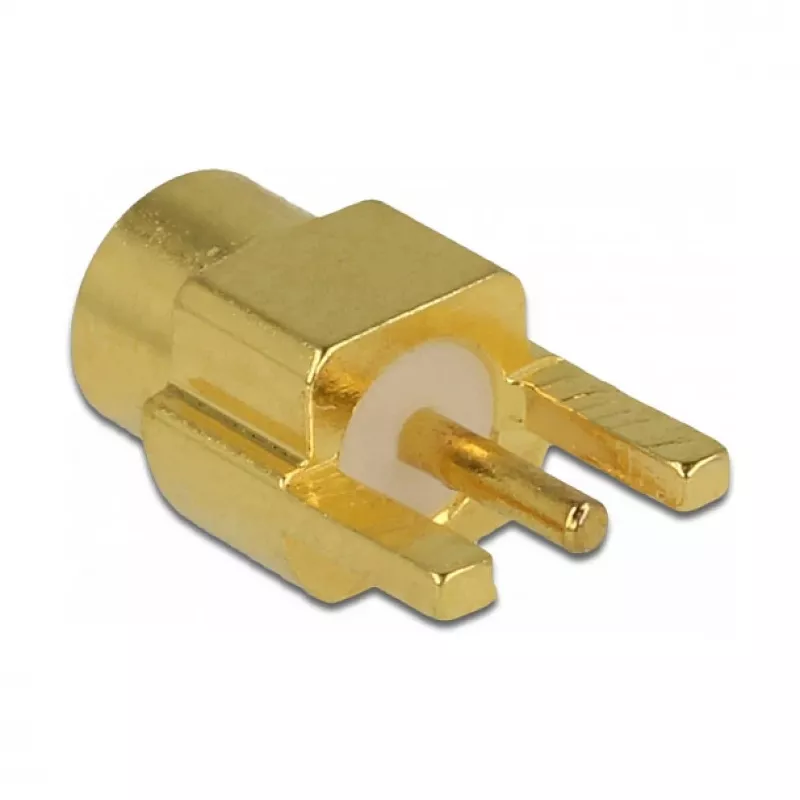

Koaksiālais savienotājs DeLOCK 65847 MMCX 50 Ω

DELOCK 65847 MMCX 50 Ω koaksiālais savienotājs ir kompakta, viengabala komponente, kas paredzēta uzticamai RF signāla pārraidei plašā frekvenču diapazonā. Ar zeltītiem kontaktiem un nelielu nospiedumu šis MMCX savienotājs ir piemērots instalācijām, kurās ir ierobežota vieta, vienlaikus saglabājot stabilu elektrisko veiktspēju no līdzstrāvas līdz 6 GHz. Iepakots atsevišķi polietilēna maisiņā, savienotājs ir paredzēts vienkāršai integrēšanai pielāgotos kabeļu mezglos, testēšanas iekārtās un kompaktās RF ierīcēs.

Priekšrocības

MMCX savienotājs nodrošina nemainīgu 50 omu impedanci un atbalsta frekvences līdz 6000 MHz, ļaujot to izmantot augstfrekvences lietojumos. Zeltīti kontakti samazina kontaktu pretestību un piedāvā uzlabotu korozijizturību ilgtermiņa elektriskajai stabilitātei. Tā kompaktie izmēri (aptuveni 7,5 mm × 4,5 mm × 3,4 mm) padara to piemērotu šaurām uzstādīšanas vietām un viegliem mezgliem. Produkts tiek piegādāts kā viena vienība, vienkāršojot izvēli maziem projektiem un remontiem.

Piemērots

• RF un mikroviļņu testēšanas iekārtām
• Bezvadu sakaru moduļiem un raiduztvērējiem
• Iekšējai kabeļu instalācijai kompaktās ierīcēs (GPS, IoT, rokas ierīces)
• Pielāgotiem kabeļu mezgliem un prototipu būvei

Galvenās specifikācijas

• Savienotāja tips: MMCX koaksiālais
• Impedance: 50 Ω
• Frekvenču diapazons: 0–6000 MHz
• Kontaktu pārklājums: zeltīti kontakti
• Izmēri (P × D × A): aptuveni 7,5 mm × 4,5 mm × 3,4 mm
• Iepakojums: viena gab. polietilēna maisiņā

Kā lietot

Sagatavojiet koaksiālo kabeli saskaņā ar standarta MMCX montāžas praksi, nodrošinot pareizu centrālā vadītāja un ekrāna termināciju 50 Ω savienojumam. Ievietojiet un nostipriniet savienotāju pie kabeļa atbilstoši ražotāja mehāniskajai stiprinājuma metodei, uzmanoties, lai nesabojātu zeltīto kontaktu virsmas. Integrējot iekārtā, izlīdziniet savienotāju ar savienojamo MMCX ligzdu un stingri piespiediet, līdz jūtama fiksējošā ieslēgšanās. Pēc uzstādīšanas pārbaudiet nepārtrauktību un atgriezeniskos zudumus ar piemērotiem testēšanas instrumentiem.

Ieteikumi

Rīkojieties ar zeltītajiem kontaktiem uzmanīgi, lai izvairītos no skrāpējumiem vai piesārņojuma. Izmantojiet saderīgus 50 Ω kabeļus un savienojamos savienotājus, un veiciet periodiskas pārbaudes vidēs, kas pakļautas putekļiem vai mitrumam. Kritiskiem RF mērījumiem apstipriniet savienotāja integritāti ar tīkla analizatoru, lai nodrošinātu sagaidāmo veiktspēju līdz 6 GHz.
