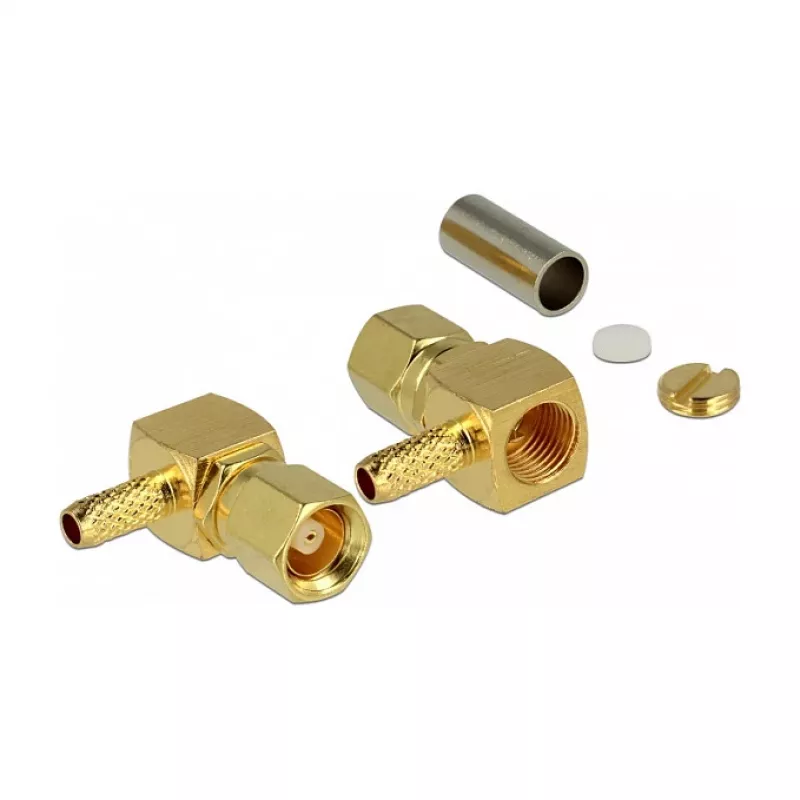

Koaksiālais savienotājs SMC DeLOCK 65860

DeLOCK 65860 ir 50 Ω vīrišķais SMC koaksiālais savienotājs ar 90° leņķa konstrukciju un kompaktiem izmēriem (12,5 mm platums, 15,5 mm dziļums, 6,5 mm augstums). Zeltainā krāsā un piegādāts polietilēna maisiņā, tas paredzēts uzticamiem savienojumiem radiofrekvenču sistēmās un lietošanai ierobežotā telpā.

Priekšrocības

Leņķa vīrišķā SMC konstrukcija nodrošina drošu 50 Ω savienojumu, vienlaikus ietaupot vietu šaurās instalācijās. Kompaktie izmēri ļauj to uzstādīt šauros korpusos vai uz pārpildītiem paneļiem. Zeltainais pārklājums uzlabo izturību pret koroziju un kontaktu uzticamību tipiskās RF vidēs. Piegādāts polietilēna maisiņā pamata aizsardzībai uzglabāšanas un transportēšanas laikā.

Piemērots

• RF komponentu savienošanai sakaru iekārtās
• Lietošanai testēšanas stendos un mērījumu ierīcēs
• Integrācijai kompaktos vai blīvi apdzīvotos elektroniskos mezglos
• Adapteru un interfeisa lietojumiem, kam nepieciešams 50 Ω SMC vīrišķais savienotājs

Galvenās specifikācijas

• Impedance: 50 Ω
• Savienotāja tips: vīrišķais SMC
• Leņķis: 90°
• Izmēri (P × D × A): 12,5 × 15,5 × 6,5 mm
• Krāsa/apdare: Zelts
• Iepakojums: polietilēna maisiņš
• Zīmols: DELOCK
• MPN: 65860
• EAN: 4043619658602

Kā lietot

Izlīdziniet vīrišķo SMC savienotāju ar atbilstošo sievišķo SMC ligzdu un spiediet, līdz savienojums nofiksējas. Nodrošiniet pareizu savienošanu, lai uzturētu 50 Ω impedanci un novērstu signāla atstarojumus. Izmantojiet atbilstošu kabeļu izvietojumu, lai izvairītos no pārmērīgas liekšanas vai mehāniska sprieguma uz 90° savienotāja. Pēc uzstādīšanas pārbaudiet savienojuma integritāti ar atbilstošu RF testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet ar 50 Ω RF komponentiem un izvairieties no pakļaušanas spēcīgam mehāniskam triecienam. Uzglabājiet piegādātajā polietilēna maisiņā līdz uzstādīšanai, lai samazinātu piesārņojumu; ja nepieciešams, pirms savienošanas notīriet kontaktus ar piemērotu kontaktu tīrītāju.
