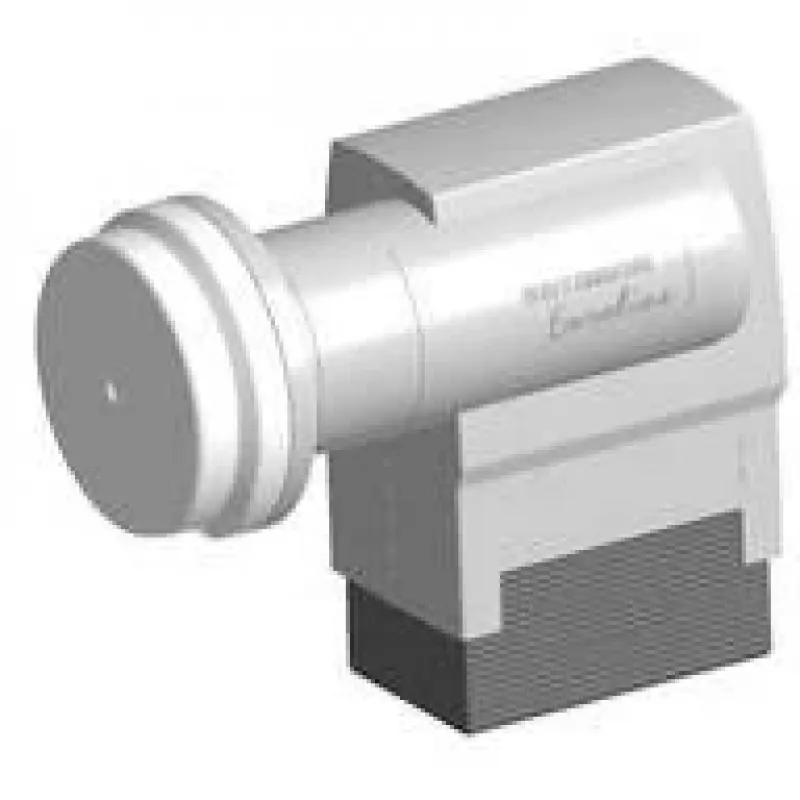

Low Noise Block downconverter Kathrein KEL 444

Kathrein KEL 444 Low Noise Block downconverter uztver satelīta signālus 10,7–12,75 GHz frekvenču diapazonā un pārveido tos zemākās starpfrekvencēs turpmākai apstrādei uztvērējā. Ierīce apvieno kompaktu apstarotāju ar integrētu LNB korpusu, nodrošinot vieglu un vietu taupošu risinājumu satelīta uztveršanai, kur nepieciešams mazs nospiedums un uzticama signāla pārveide.

Priekšrocības

Kompaktais dizains ar 4 cm apstarotāja diametru un pieticīgiem izmēriem (131 mm platums, 108 mm dziļums) samazina antenas ēnojumu un vienkāršo uzstādīšanu uz maza un vidēja izmēra satelītantenu reflektoriem. LNB nodrošina stabilu veiktspēju norādītajā Ku joslas frekvenču diapazonā un izmanto standarta F tipa RF savienotāju savietojamībai ar parastajiem satelīta kabeļiem. Zems strāvas patēriņš (225 mA) un 340 g svars padara ierīci piemērotu instalācijām, kur svarīga jaudas pārvaldība un mehāniskā slodze. Pieejams melnā un sudraba krāsā, lai saskaņotu ar dažādiem antenu izkārtojumiem.

Piemēroti (uzdevumi / lietošanas gadījumi)

Galvenās specifikācijas

Kā lietot

Uzstādiet Kathrein KEL 444 pie antenas apstarotāja rokas vai kronšteina saskaņā ar antenas ražotāja norādījumiem, nodrošinot, ka apstarotājs ir saskaņots ar antenas fokusa punktu. Pievienojiet RF izeju satelīta uztvērējam vai multiswitch, izmantojot kvalitatīvu koaksiālo kabeli, kas terminēts ar F tipa savienotāju. Nodrošiniet strāvu no uztvērēja vai ārēja strāvas ievadītāja, ievērojot ierīces nominālo strāvas patēriņu. Veiciet signāla skenēšanu un smalki noregulējiet antenas novietojumu optimālam signāla līmenim un kvalitātei.

Ieteikumi

Uzticamai ilgtermiņa darbībai izmantojiet koaksiālo kabeli ar maziem zudumiem, aizsargājiet visus savienotājus no mitruma ar piemērotu blīvējumu un izvairieties no pārmērīgas locīšanas savienotāja tuvumā. Nomainot esošo LNB, pārbaudiet mehānisko savietojamību ar antenas apstarotāja roku un atkārtoti pārbaudiet antenas novietojumu pēc uzstādīšanas, lai nodrošinātu vislabāko uztveršanu 10,7–12,75 GHz joslā.
