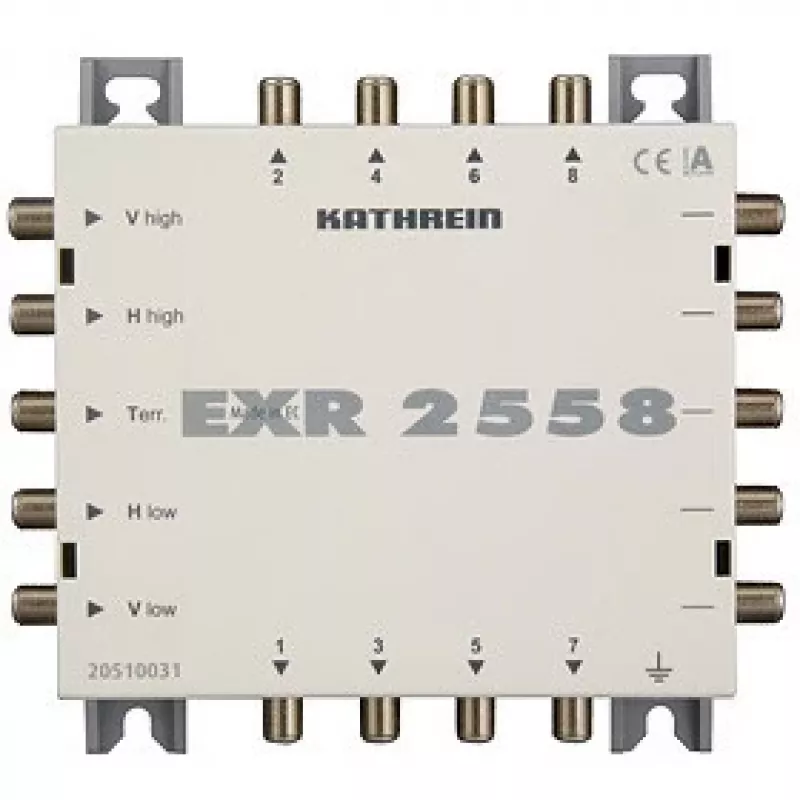

Satelīta multisvičs Kathrein EXR 2558 Pelēks

Kathrein EXR 2558 pelēks ir kompakts iekštelpu satelīta multisvičs, kas paredzēts četru satelīta polarizācijas/joslu līmeņu un virszemes signālu sadalei vairākiem uztvērējiem. Tas atbalsta frekvenču diapazonu no 47 līdz 862 MHz, izmanto F tipa RF savienotājus un nodrošina vienu virszemes ieeju, četras satelīta izejas un astoņas abonentu (sub) izejas. Ierīcei ir iebūvēts pastiprinātājs un predistorsijas shēma, lai kompensētu kabeļu vājinājumu, un tā saglabā virszemes uztveršanas pieejamību pat tad, kad satelīta uztvērēji ir izslēgti. Ierīce patērē aptuveni 20 mA, un tās izmēri ir 159 x 148 x 43 mm, svars 0,45 kg. Tai nepieciešama maiņstrāvas barošana diapazonā no 198 līdz 253 V.

Priekšrocības

Multisvičs ļauj neatkarīgi izvēlēties horizontālo/vertikālo un zemo/augsto joslu katram uztvērējam, vienlaikus katram atsevišķam uztvērējam nepieciešams tikai viens savienojošais kabelis (dubultajiem uztvērējiem – divi). To var kaskadēt sistēmas paplašināšanai, tas nodrošina augstu izolācijas pakāpi starp izejām, lai samazinātu pārejas traucējumus, un pieņem attālinātu barošanu caur horizontālajām zemajām ieejām, kamēr pārējās ieejas paliek bez sprieguma, lai nodrošinātu saderību ar UAS 485/585 ierīcēm. Iebūvētais pastiprinātājs un predistorsija samazina ar vājinājumu saistīto signāla zudumu garos koaksiālajos maršrutos, un virszemes signāli paliek pieejami pasīvajā joslā 5–862 MHz.

Kam piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet multisviču iekštelpās un pievienojiet antenas LNB izejas un virszemes antenu attiecīgajām ieejām, izmantojot F tipa koaksiālos savienotājus. Pievienojiet uztvērējus abonentu izejām; katram atsevišķajam uztvērējam nepieciešams viens savienojošais kabelis, bet dubultajiem uztvērējiem – divi. Ja nepieciešams, kaskadējiet papildu multisvičus, saskaņojot atbilstošās ieejas/izejas atbilstoši sistēmas projektam. Pievienojiet ierīcei maiņstrāvas barošanu (198–253 V); ierīci var attālināti barot caur horizontālajām zemajām ieejām, vienlaikus saglabājot pārējās ieejas bez sprieguma, lai nodrošinātu saderību ar UAS 485/585 aprīkojumu.

Ieteikumi

Lai saglabātu signāla kvalitāti garos koaksiālajos maršrutos, izmantojiet kvalitatīvu RG-6 vai līdzvērtīgu koaksiālo kabeli un ievērojiet ierīces predistorsijas un pastiprinātāja iestatījumus. Pārliecinieties par pareizu polaritāti un drošiem F tipa savienojumiem; lielākām instalācijām plānojiet kaskādes posmus un barošanu, lai izvairītos no viena barošanas punkta pārslodzes.
