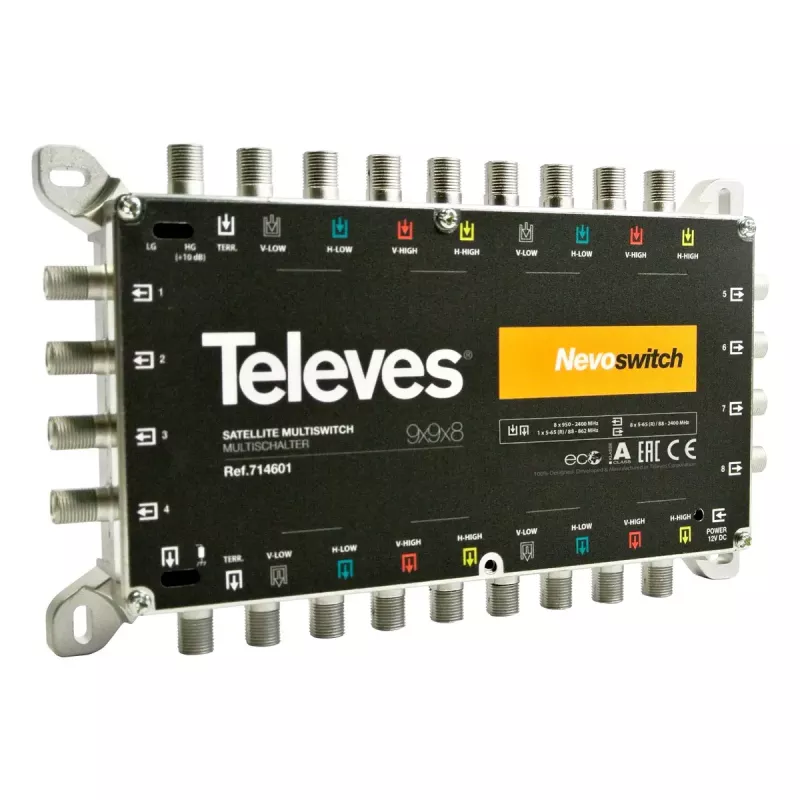

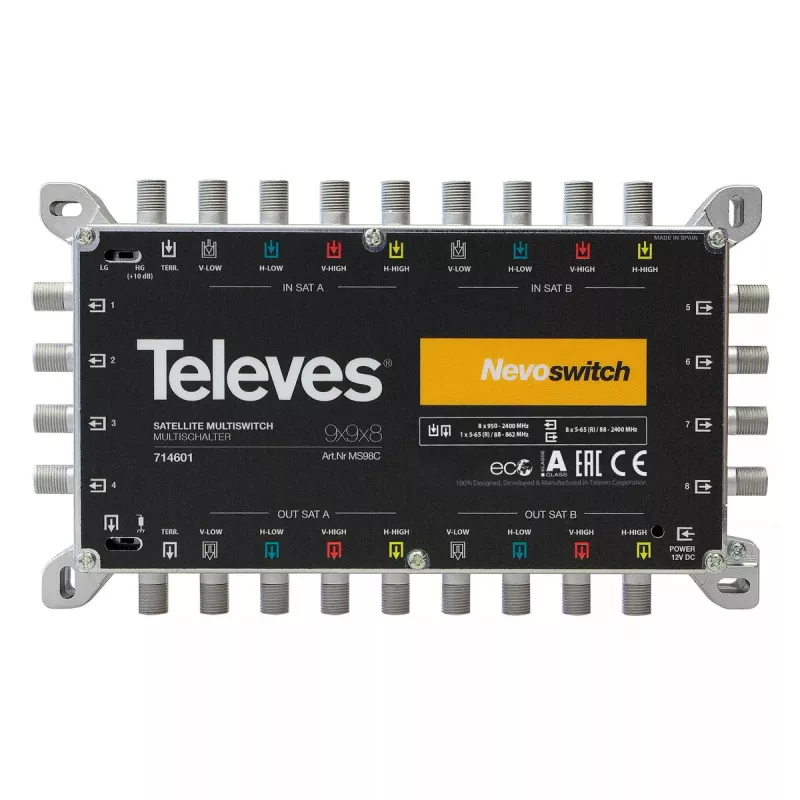

Televes 714601 satelīta multisvičs ar 9 ieejām un 17 izejām

Televes 714601 satelīta multisvičs nodrošina 9 ieejas un 17 izejas, lai sadalītu satelīta signālus starp vairākiem uztvērējiem. Tas atbalsta frekvenču diapazonu 950–2400 MHz un ir paredzēts kompaktām instalācijām ar izmēriem 206 mm × 29 mm × 121 mm un svaru 0,56 kg. Ierīce darbojas ar 12 V ieejas spriegumu un apstrādā signāla līmeņus diapazonā no 90–112 dBμV ar tipisku strāvas patēriņu 85 mA.

Priekšrocības

Multisvičs ietver 10 dB zema pastiprinājuma (Low Gain) / augsta pastiprinājuma (High Gain) slēdzi, lai vājinātu satelīta ieejas signālu katrai 8 lietotāju grupai, ļaujot pielāgot līmeni dažādiem instalācijas apstākļiem. Tas atbalsta attālinātu barošanu caur VL līniju un nodrošina strāvas cirkulāciju starp visām ieejām un kaskādēm. Ierīce ir saderīga ar atgriezeniskā kanāla lietojumiem un atbilst Eiropas dizaina un ražošanas standartiem.

Piemērots

• Mazām līdz vidējām koplietošanas satelīta sadales sistēmām
• Daudzdzīvokļu ēkām un daudzģimeņu mājokļiem ar līdz pat 17 uztvērējiem
• Instalācijām, kurās nepieciešama attālināta barošana un atgriezeniskā kanāla atbalsts

Galvenās specifikācijas

• Modelis: Televes 714601
• Ieejas / Izejas: 9 ieejas, 17 izejas
• Frekvenču diapazons: 950–2400 MHz
• Darba spriegums: 12 V
• Signāla līmeņa diapazons: 90–112 dBμV
• Strāvas patēriņš: 85 mA
• Izmēri (P×D×A): 206 × 29 × 121 mm
• Svars: 0,56 kg
• MPN: 714601, EAN: 8424450173077

Kā lietot

Uzstādiet multisviču saskaņā ar vietējiem instalācijas standartiem un pievienojiet deviņas satelīta un zemes ieejas, kā norādījis ražotājs. Izmantojiet atbilstošas kvalitātes koaksiālos kabeļus, lai savienotu izejas ar uztvērējiem. Iestatiet 10 dB zema pastiprinājuma / augsta pastiprinājuma slēdzi katrai 8 lietotāju grupai, lai pielāgotu izejas līmeņus atbilstoši kabeļu garumam un uztvērēja jutībai. Iespējojiet attālinātu barošanu caur VL līniju, ja to pieprasa saderīga galvas stacija vai LNB.

Ieteikumi

Lai nodrošinātu stabilu darbību, pirms instalācijas pārbaudiet ieejas signāla līmeņus un izmantojiet piemērotu pārsprieguma aizsardzību un zemējumu. Izvēršot vairākas kaskādes, pārliecinieties par strāvas cirkulāciju un barošanas saderību visā ķēdē.
