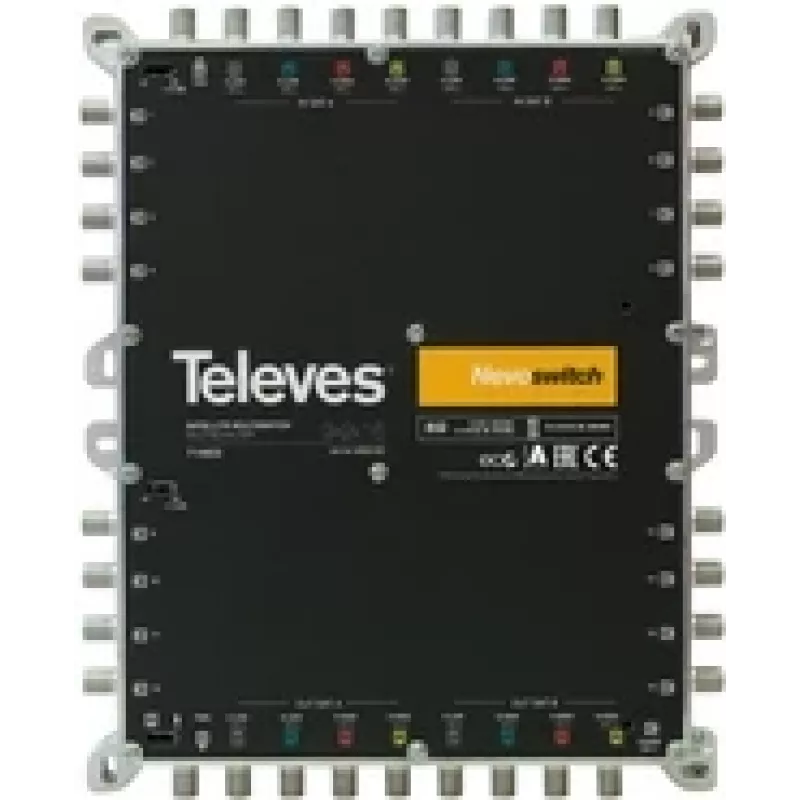

Satelīta multiswitch Televes 714603 9 ieejas 25 izejas

Televes 714603 satelīta multiswitch nodrošina 9 ieejas (viena virszemes un astoņas satelīta ieejas, aptverot četras polaritātes katrā) un 25 izejas satelīta un virszemes signālu izplatīšanai. Tas atbalsta frekvenču diapazonu 950–2400 MHz un darbojas ar 12 V barošanu, padarot to piemērotu vairāku lietotāju instalācijām, kur nepieciešams kompakts, profesionāls multiswitch.

Priekšrocības

Ierīce piedāvā izvēles 10 dB zema pastiprinājuma/augsta pastiprinājuma vājinājumu katrai 8 lietotāju grupai, attālinātu barošanu caur VL un strāvas cirkulāciju starp ieejām un kaskādēm, kā arī saderību ar atgriezeniskā kanāla lietojumiem. Tās Eiropas dizains un ražošana nodrošina nemainīgu uzbūves kvalitāti un uzticamu signālu izplatīšanu visās 25 izejās.

Piemērots

• Daudzdzīvokļu ēkām un daudzģimeņu mājokļiem
• MVU un mazo biroju satelītu izplatīšanai
• Koplietojuma komunālām instalācijām ar gan virszemes, gan satelīta signāliem
• Iestatījumiem, kur nepieciešams atgriezeniskā kanāla atbalsts

Galvenās specifikācijas

• Modelis: Televes 714603
• Ieejas: 9 (1 virszemes + 8 satelīta)
• Izejas: 25
• Frekvenču diapazons: 950–2400 MHz
• Barošanas spriegums: 12 V
• Signāla līmeņa diapazons: 90–112 dBμV
• Strāvas patēriņš: 180 mA
• Izmēri (P×D×A): 206 × 29 × 255 mm
• Svars: 1,186 kg

Kā lietot

Uzstādiet multiswitch sausā, vēdināmā vietā un pievienojiet virszemes antenu virszemes ieejai un abus satelīta šķīvjus (vai dubultās LNB izejas) astoņām satelīta ieejām atbilstoši polaritātei. Pievienojiet koaksiālos kabeļus no multiswitch izejām katrai abonenta kontaktligzdai. Iestatiet 10 dB LG/HG slēdzi pēc vajadzības, lai pielāgotu satelīta ieejas vājinājumu katrai 8 lietotāju grupai. Pārliecinieties, ka ierīce saņem 12 V barošanu, un, ja nepieciešams, iespējojiet attālinātu barošanu caur VL, lai barotu augšupplūsmas ierīces.

Ieteikumi

Izmantojiet kvalitatīvus koaksiālos kabeļus un pareizu zemējumu, lai samazinātu signāla zudumus un uzturētu sistēmas uzticamību. Kaskādētu iestatījumu gadījumā pārbaudiet strāvas cirkulāciju un polaritātes konsekvenci starp vienībām un izvairieties no noteiktā ieejas līmeņa diapazona (90–112 dBμV) pārsniegšanas, lai novērstu pārslodzi vai pasliktinātu veiktspēju.
