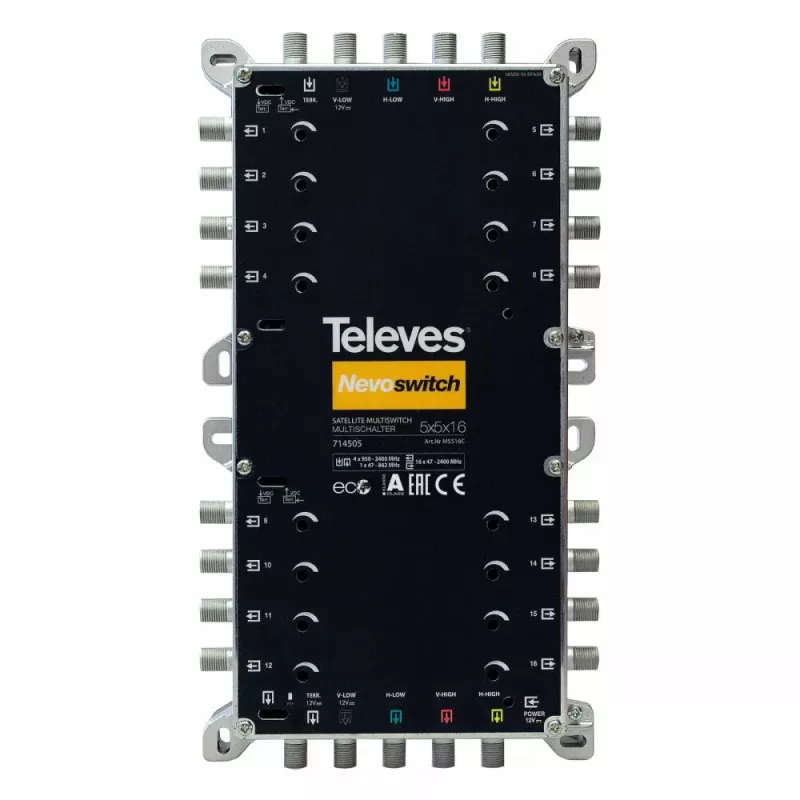

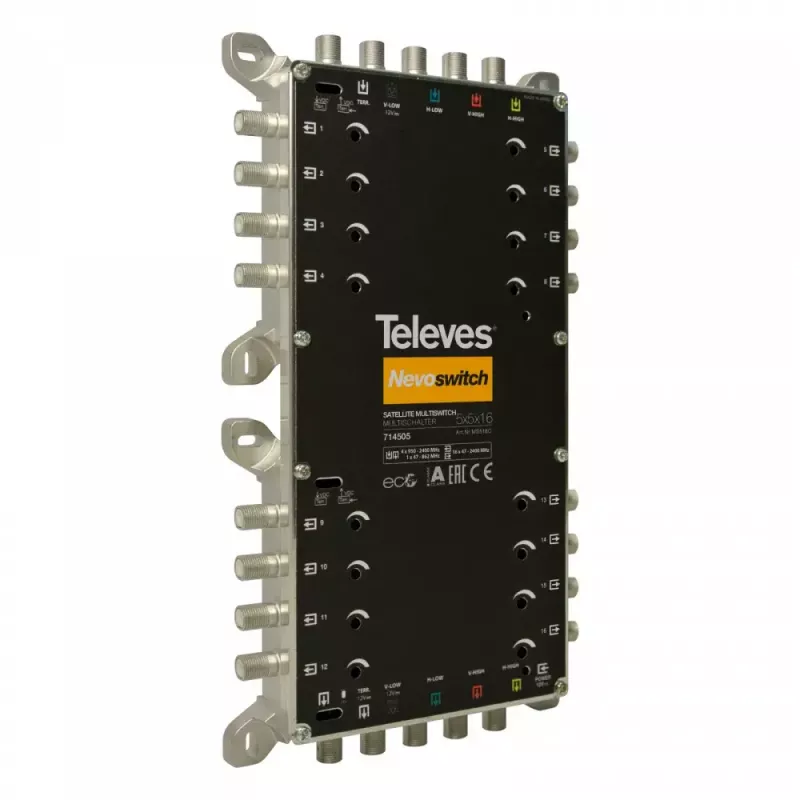

Satelītu multisvičs Televes 714505 5 ieejas 16 izejas

Televes 714505 satelītu multisvičs nodrošina piecas ieejas — vienu zemes (VHF/UHF) un četras satelītu polaritātes — un 16 lietotāju izejas. Tas atbalsta ieejas frekvenču diapazonu 950–2400 MHz, pieņem ieejas signāla līmeņus no 92 līdz 105 dBµV un patērē 105 mA. Katra lietotāja izeja ietver regulējamu 12 dB potenciometru, un ierīci var uzstādīt kā termināli (zvaigznes topoloģijā) vai izmantot kaskādes režīmā, izmantojot iebūvētu slēdzi.

Priekšrocības

Multisvičs nodrošina stabilu satelīta un zemes signālu sadali vairākiem uztvērējiem, piedāvājot katrai izejai vājinājuma kontroli, izmantojot 12 dB potenciometrus. Tā kaskādes darbības iespēja palielina uzstādīšanas elastību lielākām sistēmām, un norādītie frekvenču un ieejas līmeņu diapazoni padara to piemērotu standarta Ku joslas satelītu uztveršanas iestatījumiem. Zems strāvas patēriņš vienkāršo barošanas plānošanu instalācijās.

Piemērots

• Daudzdzīvokļu ēkām vai maziem komerciāliem objektiem, kur nepieciešamas līdz 16 TV/satelīta izejām
• Zvaigznes topoloģijas instalācijām, kur ierīce darbojas kā terminālis
• Kaskādētiem multisviču sistēmām, lai paplašinātu izeju skaitu
• Ku joslas satelītu signālu un zemes apraides sadalei vairākiem uztvērējiem

Galvenās specifikācijas

• Modelis: Televes 714505
• Ieejas: 5 (1 zemes + 4 satelītu polaritātes)
• Izejas: 16 lietotāju izejas
• Ieejas frekvenču diapazons: 950–2400 MHz
• Ieejas līmeņa diapazons: 92–105 dBµV
• Izejas vājinājums: 12 dB potenciometrs
• Strāvas patēriņš: 105 mA
• MPN: 714505 · EAN: 8424450172827

Lietošana

Pievienojiet zemes antenu zemes ieejai un satelīta LNB izejas četrām satelītu polaritāšu ieejām. Konfigurējiet ierīci kā termināli zvaigznes topoloģijā, pievienojot katru lietotāja izeju uztvērējam, vai pārslēdziet to kaskādes režīmā un pievienojiet nākamajiem multisvičiem, lai paplašinātu sistēmu. Pielāgojiet katras izejas 12 dB potenciometru, lai izlīdzinātu signāla līmeņus uztvērējos, un nodrošiniet, ka sistēmas barošanas avots atbilst ierīces prasībām.

Ieteikumi

Lai nodrošinātu uzticamu darbību, pirms sadales pārbaudiet, vai ienākošo signālu līmeņi ir diapazonā no 92 līdz 105 dBµV, izmantojiet kvalitatīvus koaksiālos kabeļus un savienotājus, kā arī veiciet izejas vājinājuma pielāgojumus, vienlaikus uzraugot uztvērēja signāla stiprumu, lai izvairītos no pārslodzes vai nepietiekama līmeņa galapunktos.
