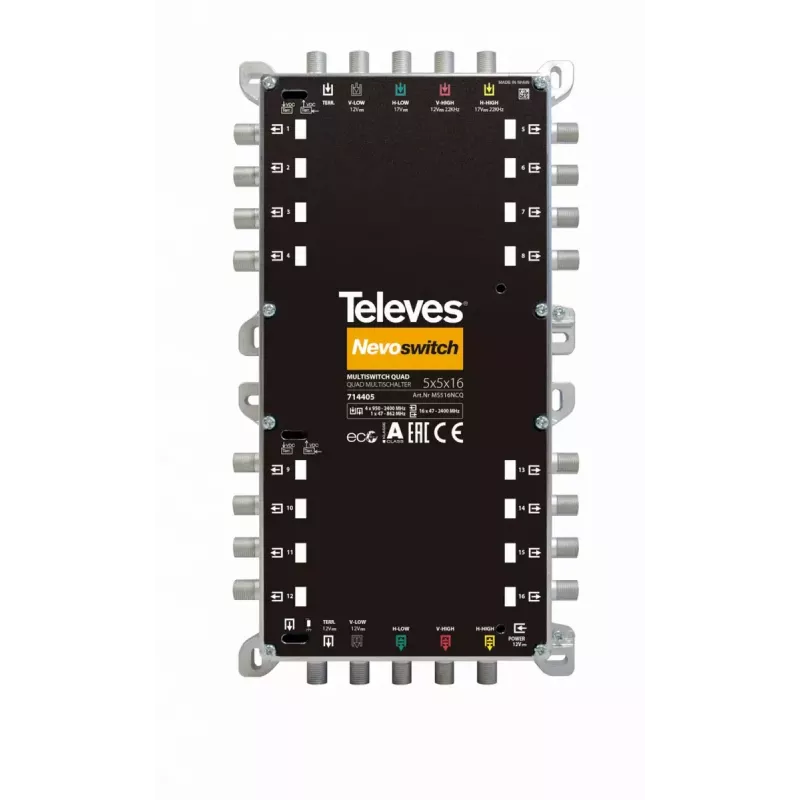

Televes 714405 satelīta multislēdzis, 5 ieejas, 16 izejas

Televes 714405 ir kaskadējams ar kabeļiem savietojams satelīta multislēdzis ar piecām ieejām (vienu virszemes un četrām satelīta polarizācijām) un 16 lietotāju izejām. Paredzēts satelīta un virszemes signālu izplatīšanai, šis MS516NCQ modelis atbalsta quad LNB konfigurācijas, un to var uzstādīt vai nu kā gala ierīci zvaigznes topoloģijā, vai integrēt kaskādes ķēdē, izmantojot vienkāršu slēdzi.

Priekšrocības

Multislēdzis atbalsta plašu frekvenču diapazonu no 950 līdz 2400 MHz un apstrādā ieejas signāla līmeņus no 92 līdz 105 dBµV. Ar zemu strāvas patēriņu (105 mA) un 16 neatkarīgām izejām tas nodrošina vienlaicīgu signāla izplatīšanu vairākiem uztvērējiem, saglabājot signāla integritāti katrai izejai.

Piemērots

• Daudzdzīvokļu ēkām vai mājām, kur nepieciešama satelīta un virszemes signālu izplatīšana daudziem uztvērējiem
• Instalācijām, kurās izmanto quad LNB vai ar quad saderīgas satelīta sistēmas
• Kaskādētām izplatīšanas sistēmām, kurās savienoti vairāki multislēdži

Galvenās specifikācijas

• Zīmols: Televes
• Modelis / MPN: 714405 / MS516NCQ
• Ieejas: 5 (1 virszemes + 4 satelīta polarizācijas)
• Izejas: 16 lietotāju izejas
• Frekvenču diapazons: 950–2400 MHz
• Ieejas līmeņa diapazons: 92–105 dBµV
• Strāvas patēriņš: 105 mA
• EAN: 8424450172889

Lietošana

Pievienojiet virszemes antenu virszemes ieejai un quad LNB izejas četrām satelīta ieejām. Nodrošiniet barošanu un signāla maršrutēšanu atbilstoši instalācijas plānam: izmantojiet ierīci kā termināli zvaigznes topoloģijā, savienojot katru izeju ar uztvērēju, vai savienojiet vairākus multislēdžus kaskādē, izmantojot atbilstošo slēdža punktu. Pārliecinieties, ka tiek izmantoti pareizi kabeļu tipi un droši F tipa savienotāji visiem savienojumiem.

Ieteikumi

Optimālai veiktspējai turiet padeves kabeļus pēc iespējas īsākus, izmantojiet kvalitatīvus koaksiālos kabeļus ar pienācīgu ekranējumu un pārbaudiet, vai ieejas signāla līmeņi ir norādītajā 92–105 dBµV diapazonā. Kaskādētos iestatījumos plānojiet pastiprinājumu un vājinājumu, lai izvairītos no signāla pārslodzes vai pārmērīgiem zudumiem.
