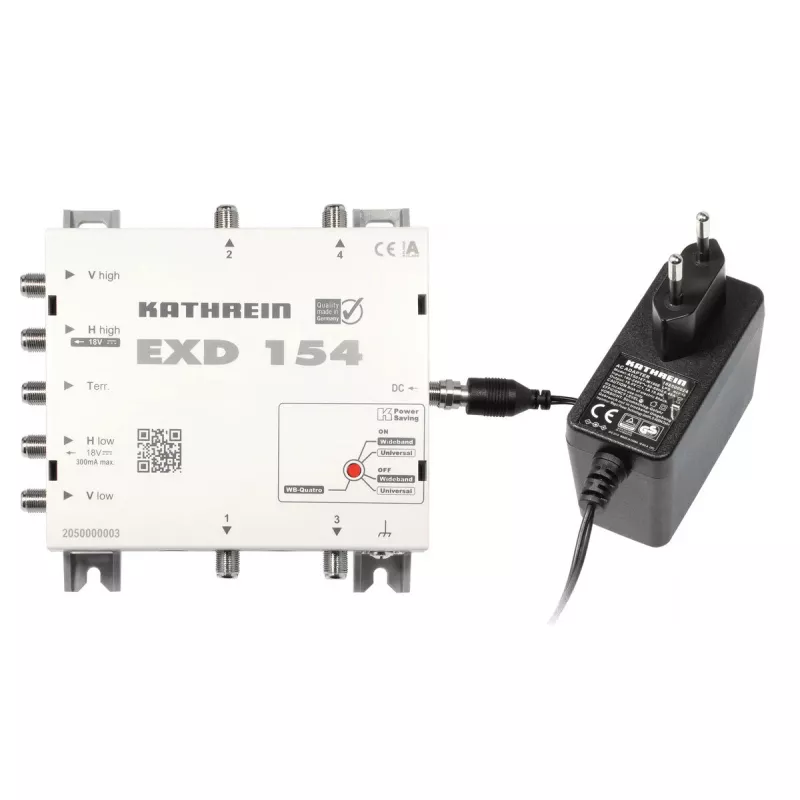

Satelīta multisvičs Kathrein EXD 154 5 ieejas 300-2350 MHz

Kathrein EXD 154 ir kompakts satelīta multisvičs ar piecām ieejām, kas atbalsta satelīta ieejas frekvences no 300 līdz 2350 MHz un virszemes signālus no 5 līdz 862 MHz. Paredzēts iekštelpu uzstādīšanai, tas nodrošina automātisku uztvērēja darbības noteikšanu un atbalsta vienkabeļa sadali līdz pat 16 uztvērējiem uz vienu izeju, ja uztvērējs un sistēmas standarti to pieļauj. Ierīcei ir integrēts, efektīvs barošanas avots LNB barošanai un iebūvēts AGC, lai stabilizētu Sat IF izejas līmeņus.

Priekšrocības

Multisvičs automātiski atpazīst un pielāgojas visiem izplatītākajiem signālu tipiem (14/18 V, 0/22 kHz, DiSEqC 1.0) un atbalsta vienkabeļa standartus EN 50494 un EN 50607 (SCD2/JESS), tostarp PIN koda lietošanu vienkabeļa režīmā. Platjoslas savietojamas ieejas ļauj darboties ar platjoslas LNB un vairāku padevju sistēmām, un platjoslas uz quattro pārveidošanas režīms ļauj EXD 154 emulēt Quatro LNB, lai barotu standarta multisviču. Integrētais AGC nodrošina nemainīgus izejas līmeņus, un efektīvs, īssavienojuma aizsargāts barošanas bloks apgādā LNB(s). Enerģijas taupīšanas režīms atslēdz patēriņu, kad visi uztvērēji ir izslēgti, un pēc izvēles var izslēgt LNB(s).

Piemērots

• Mazām un vidējām satelīta TV instalācijām dzīvokļos vai mājās
• Iestatījumiem, kuros izmanto platjoslas LNB vai vairāku padevju satelīta konfigurācijas
• Vienkabeļa (unicable/JESS) sadalei uz vairākiem uztvērējiem
• Iekštelpu montāžai, kur nepieciešami kompakti izmēri un zems enerģijas patēriņš

Galvenās specifikācijas

• Zīmols: Kathrein, modelis EXD 154 (MPN: 2050000003)
• Ieejas: 5
• Satelīta ieejas frekvenču diapazons: 300–2350 MHz
• Virszemes ieejas frekvenču diapazons: 5–862 MHz
• Zems strāvas patēriņš: 25 mA (dīkstāves indikācija no kopsavilkuma)
• Izmēri (P×D×A): 215 × 43 × 148 mm
• Iekštelpu uzstādīšana, integrēts LNB barošanas avots ar īssavienojuma aizsardzību

Kā lietot

Uzstādiet multisviču iekštelpās un pievienojiet satelīta un virszemes ieejas saskaņā ar uzstādīšanas plānu. Ja nepieciešams, barojiet LNB(s) no integrētā barošanas bloka. Pievienojiet uztvērējus vai sadales tīklu izejām. Ierīce automātiski noteiks uztvērēja signālus un izvēlēsies atbilstošo režīmu (mantotā signalizācija, DiSEqC vai vienkabeļa EN 50494 / EN 50607). Ja izmantojat platjoslas LNB, pēc vajadzības iespējojiet platjoslas uz Quatro režīmu, lai barotu pakārtotu standarta multisviču.

Ieteikumi

Vairāku padevju vai platjoslas instalācijām pārliecinieties, ka pievienotie uztvērēji atbalsta izvēlēto vienkabeļa standartu (EN 50494 vai EN 50607/JESS) vai DiSEqC, kur nepieciešams; pārbaudiet kabeļu kvalitāti un zemējumu, lai saglabātu signāla integritāti un izmantotu EXD 154 AGC un enerģijas taupīšanas funkcijas.
