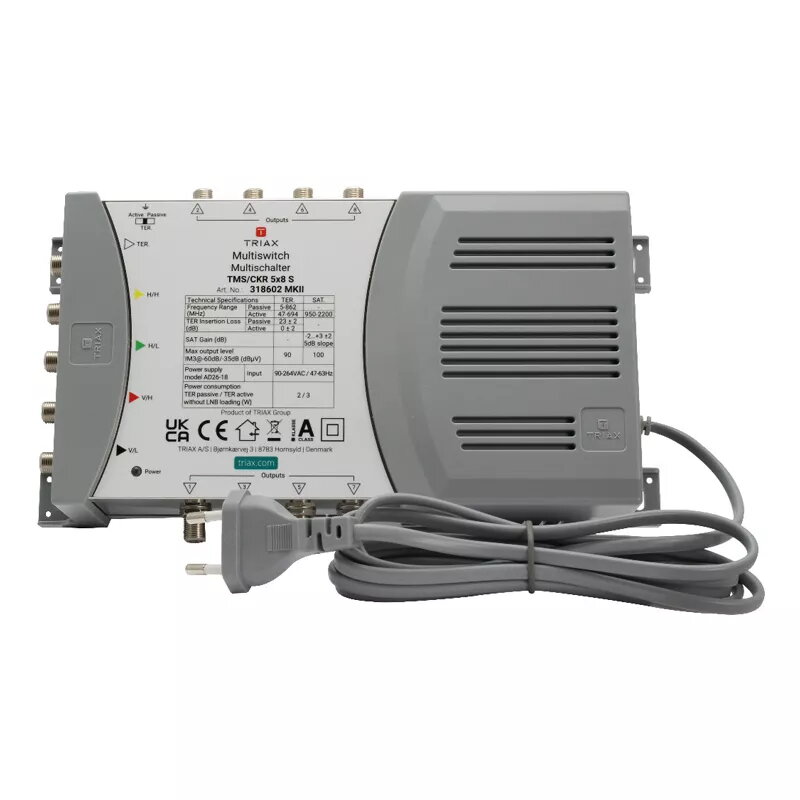

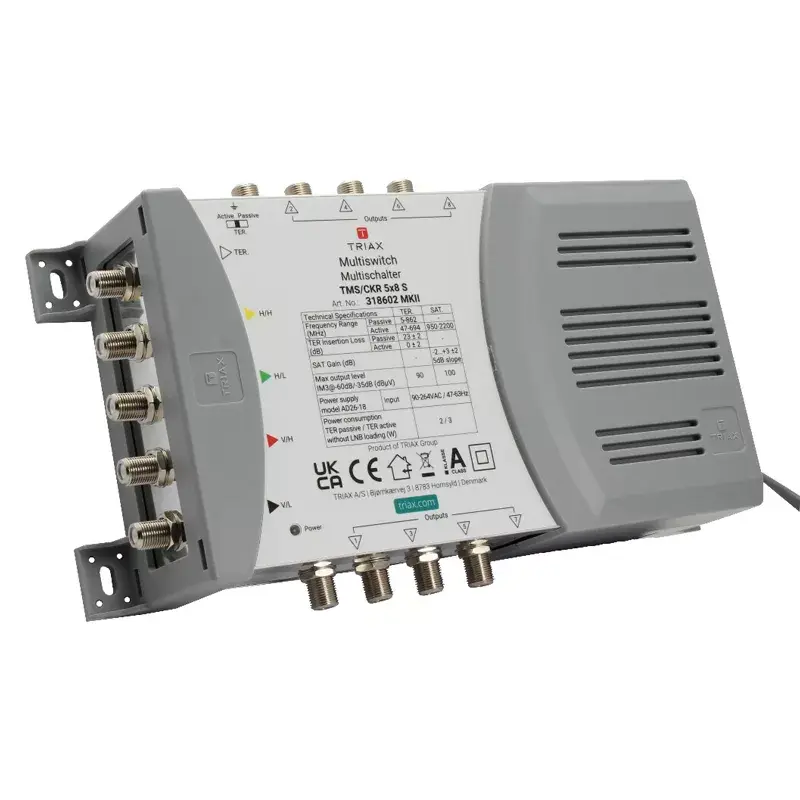

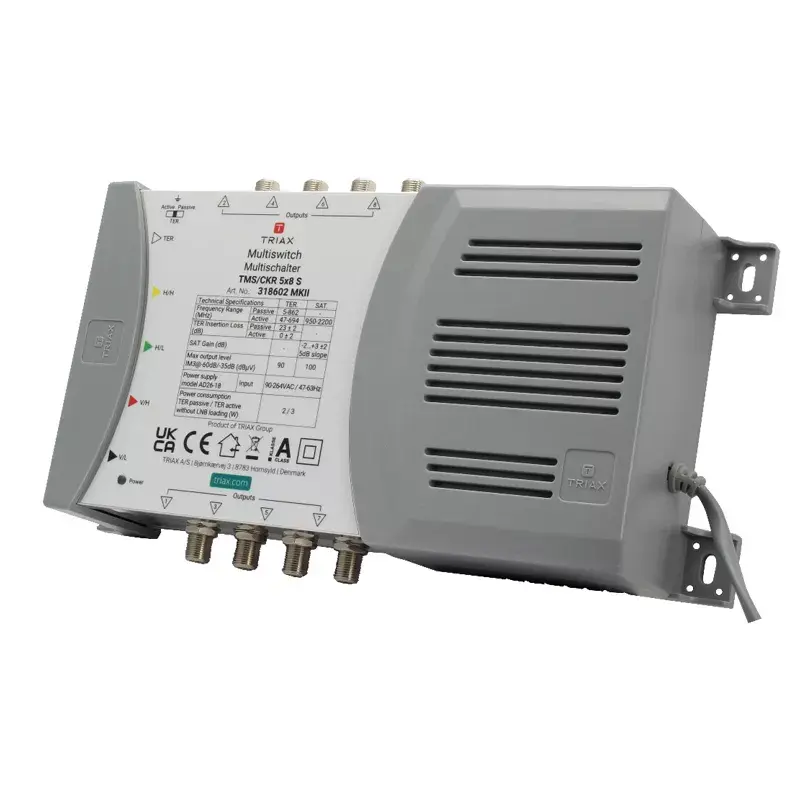

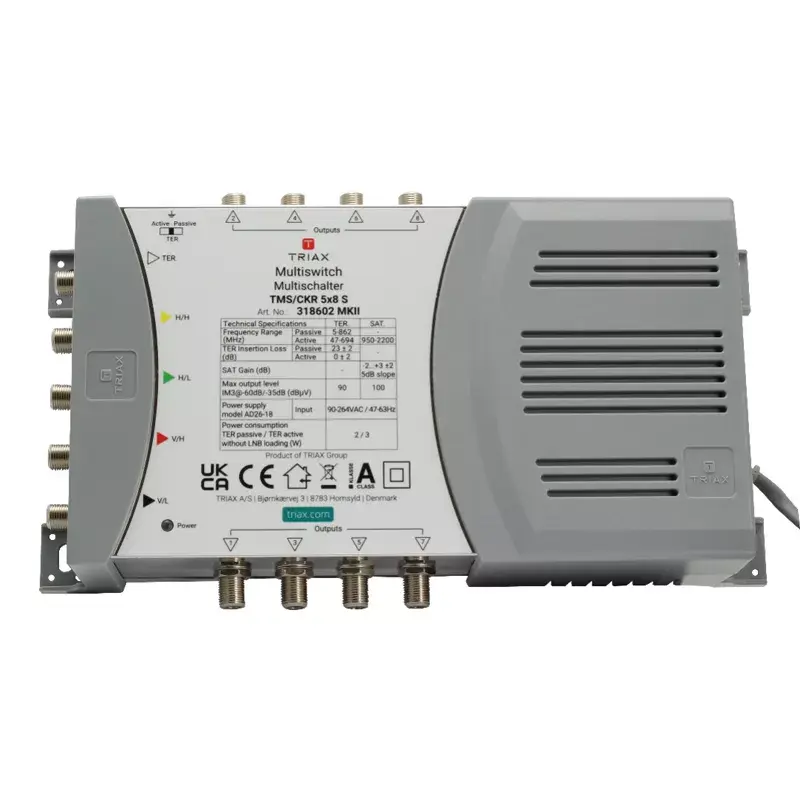

Satelīta multisvičs Triax 318602, 5 ieejas, 8 izejas

Triax 318602 satelīta multisvičs ir autonoma ierīce ar 5 ieejām un 8 izejām, kas paredzēta satelīta un virszemes signālu izplatīšanai mazās un vidēja izmēra sistēmās. Tā atbalsta vienu satelīta pozīciju un pieņem Quad un Quattro LNB konfigurācijas. Ar kompaktiem izmēriem (140 mm × 65 mm × 250 mm) un 0,735 kg svaru multisvičs ir piemērots uzstādīšanai šaurās vietās, vienlaikus apstrādājot ieejas frekvences no 950 līdz 2200 MHz un tīkla spriegumu 180–264 V.

Priekšrocības

Ierīce nodrošina zemu ievades vājinājumu un augstu izolāciju, lai saglabātu signāla kvalitāti visās astoņās izejās, savukārt zems enerģijas patēriņš un ESD aizsardzība uzlabo darbības uzticamību. Tā atbilst Sarkans direktīvai, un tai ir 6 gadu garantija, kas atspoguļo Triax uzmanību uz uzticamību un inovācijām. Uzstādītājiem draudzīgas funkcijas ietver vienādā attālumā izvietotus F tipa savienotājus, ar krāsu kodētas ieeju etiķetes un LED barošanas indikatoru ātrai statusa pārbaudei.

Piemērots

• Mazām un vidēja izmēra daudzdzīvokļu vai komerciālām satelīta instalācijām
• Signālu izplatīšanai no vienas satelīta pozīcijas līdz astoņiem uztvērējiem
• Sistēmām, kurās izmanto Quad vai Quattro LNB un kombinētu virszemes/satelīta izplatīšanu

Galvenās specifikācijas

• Modelis: Triax 318602 (TMS/CKR 5x8 S)
• Ieejas: 5 (satelīta un virszemes)
• Izejas: 8
• Ieejas frekvenču diapazons: 950–2200 MHz
• Barošanas spriegums: 180–264 V
• Strāvas patēriņš: 50 mA
• Izmēri (P×D×A): 140 × 65 × 250 mm
• Svars: 0,735 kg
• Standarti un aizsardzība: Atbilst Sarkans, ESD aizsardzība
• Garantija: 6 gadi

Kā lietot

Uzstādiet multisviču piemērotā korpusā vai uz drošas virsmas, nodrošinot piekļuvi tīkla strāvai (180–264 V). Pievienojiet satelīta un virszemes ieejas saskaņā ar krāsu kodētajām etiķetēm un pievienojiet līdz astoņām uztvērēju izejām, izmantojot F tipa savienotājus. Pārliecinieties, ka LNB konfigurācija (Quad vai Quattro) atbilst sistēmas vadiem. Ieslēdziet ierīci un pārbaudiet LED indikatoru, lai apstiprinātu darbību. Veiciet signāla līmeņa pārbaudes katram uztvērējam un pielāgojiet kabeļu maršrutēšanu vai pastiprināšanu atbilstoši instalācijas prasībām.

Ieteikumi

Uzstādiet multisviču iekštelpās vai no laikapstākļiem aizsargātā skapī, lai saglabātu ESD aizsardzību un izstrādājuma kalpošanas laiku. Izmantojiet kvalitatīvus koaksiālos kabeļus un turiet kabeļu garumus pēc iespējas īsus, lai samazinātu ievades vājinājumu; pagarinot garus posmus, apsveriet līnijas pastiprinātājus vai pasīvo balansēšanu atbilstoši sistēmas prasībām.
