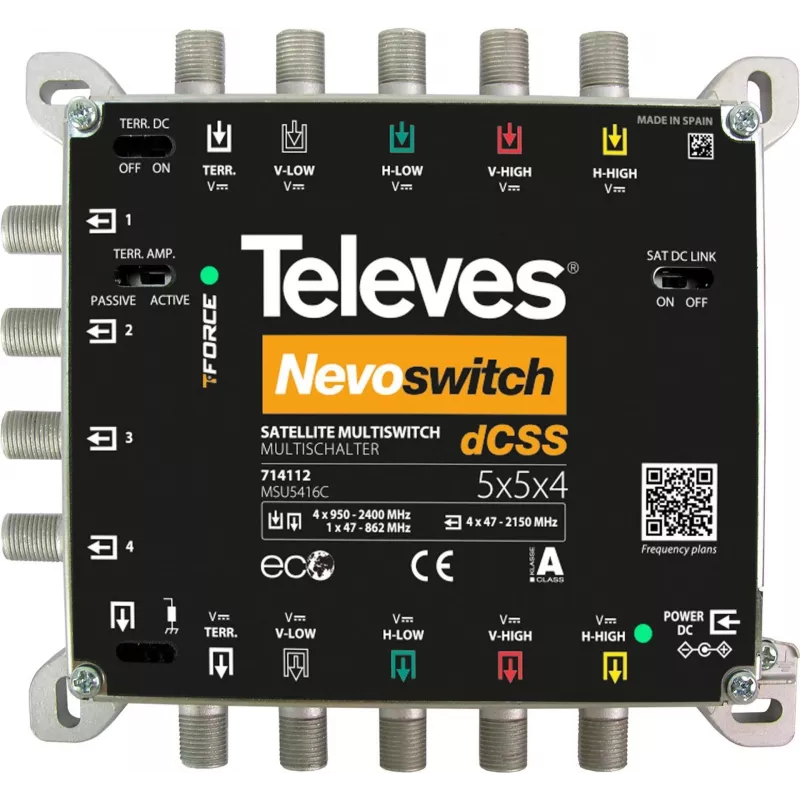

Satelīta multiswitches Televes 714112 5 ieejas 4 izejas

Televes 714112 satelīta multiswitches piedāvā piecas ieejas (vienu zemes un četras satelīta polaritātes) un četras lietotāja izejas. Tas atbalsta SCR I (EN50494), SCR II (EN50607) un mantotos režīmus, un pieņem ieejas frekvences no 950 līdz 2150 MHz ar ieejas sprieguma diapazonu 11–20 V. Ierīci var izmantot kā termināli zvaigznes topoloģijā vai uzstādīt kaskādē, izmantojot vienkāršu slēdzi. Iebūvētā DCFLEX funkcionalitāte ļauj multiswitchi darbināt no jebkuras sistēmas vietas, sniedzot uzstādītājiem elastību barošanas metodes izvēlē.

Priekšrocības

Multiswitches atbalsta gan modernos SCR standartus, gan mantotos uztvērējus, nodrošinot saderību ar plašu televizoru pierīču klāstu. Tā piecu ieeju dizains (ieskaitot vienu pasīvo zemes ieeju) un četras izejas nodrošina uzticamu satelīta un zemes signālu izplatīšanu. DCFLEX piedāvā pielāgojamas barošanas iespējas, un ierīci var izolēt no kaskādes vai savienot ar to strāvas ziņā, vienkāršojot uzstādīšanu dažādās sistēmu arhitektūrās.

Piemērots

• Mazām satelīta TV instalācijām ar līdz četriem uztvērējiem
• Iestatījumiem, kur nepieciešams SCR I (EN50494) vai SCR II (EN50607) atbalsts
• Instalācijām, kas apvieno zemes un satelīta signālus
• Zvaigznes vai kaskādes multiswitchu topoloģijām

Galvenās specifikācijas

• Zīmols: Televes
• Modelis: 714112 (MPN MSU5416C, EAN 8424450186695)
• Ieejas: 5 (1 zemes pasīvā + 4 satelīta polaritātes)
• Izejas: 4 lietotāja izejas
• Atbalstītie režīmi: SCR I (EN50494), SCR II (EN50607), mantotais
• Frekvenču diapazons: 950–2150 MHz
• Ieejas spriegums: 11–20 V

Lietošana

Savienojiet satelīta LNB polaritātes un zemes antenu ar atbilstošajām ieejām, pēc tam pievienojiet četras lietotāja izejas uztvērējiem vai sadales punktiem. Izvēlieties zvaigznes vai kaskādes topoloģiju atbilstoši instalācijas izkārtojumam; ja kaskādējat, iestatiet ierīces slēdzi kaskādes režīmā. Konfigurējiet uztvērēja iestatījumus pēc nepieciešamības SCR I, SCR II vai mantotajai darbībai. Nodrošiniet multiswitchi ar strāvu no jebkuras ērtas vietas sistēmā, izmantojot DCFLEX, lai izvēlētos vēlamo barošanas vietu.

Ieteikumi

Pirms uzstādīšanas pārbaudiet uztvērēja saderību ar SCR standartiem un pārliecinieties, ka kabeļu garumi un savienotāji atbilst satelīta signālu izplatīšanas labākajai praksei. Izmantojot kaskādes režīmu, apstipriniet pareizu multiswitcha strāvas ceļa izolāciju vai savienojumu, lai izvairītos no barošanas konfliktiem.
