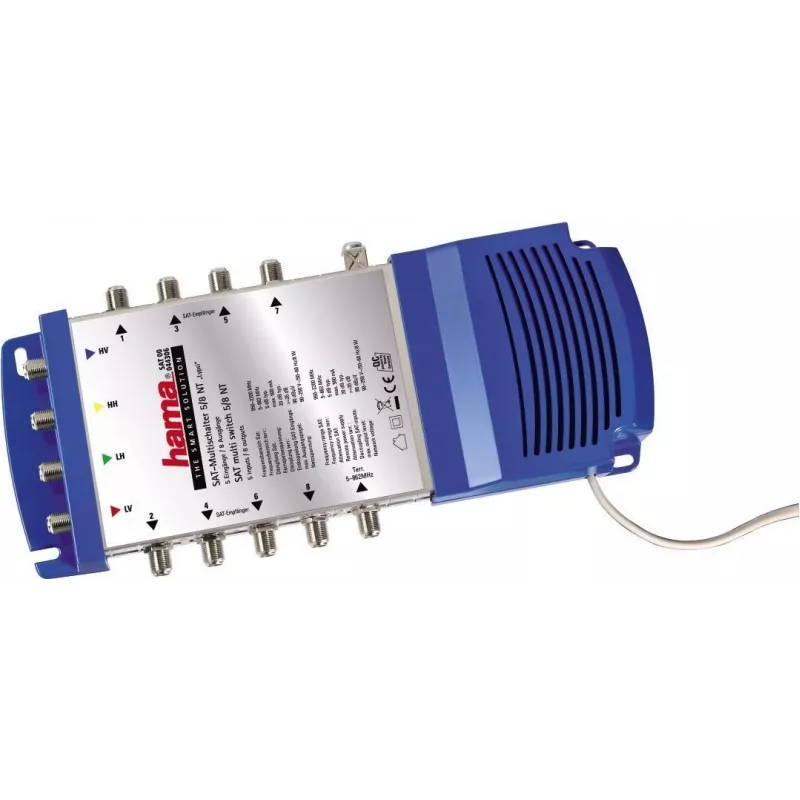

Hama “Lypsi SE” SAT tīkla slēdža komponents

Hama Lypsi SE SAT tīkla slēdža komponents ļauj pieslēgt vairākus uztvērējus vienam Quad LNB, nodrošinot astoņas izejas satelīta un virszemes signālu sadalei. Tajā ietilpst komutācijas barošanas bloks LNB barošanai un zemējuma spailes skrūve. Paredzēts vadu instalācijām, iekārta atbalsta 22 kHz signalizāciju Quad LNB vadībai, un tai ir sudraba krāsas korpuss ar zemu enerģijas patēriņu, kas piemērots mājas vai mazo komerciālo satelītu sistēmām.

Priekšrocības

Ierīce atbalsta līdz četrām satelīta ieejām plus vienu virszemes ieeju un nodrošina astoņas neatkarīgas izejas, ļaujot vairākiem uztvērējiem koplietot vienu LNB. Tā baro LNB caur integrētu komutācijas barošanas bloku un piedāvā V/H pārslēgšanu ar 22 kHz vadības signālu. Augsta ieejas atsaiste samazina traucējumus starp SAT ieejām, un iekārta aptver pilnu satelīta uztveršanas joslu ar tipisku zemu vājinājumu.

Piemērots

• Mājas vai mazo biroju satelīta TV instalācijām
• TV pierīču tīkliem, kam nepieciešams viens Quad LNB
• Satelīta un virszemes TV signālu kombinētai sadalei

Galvenās specifikācijas

• Ieejas: 4× SAT, 1× virszemes
• Izejas: 8
• Frekvenču diapazons / vājinājums: SAT 950–2300 MHz / 5 dB (tip.), virszemes 5–862 MHz / 20 dB (tip.)
• V/H pārslēgšana: 14 V / 18 V plus 22 kHz signāls
• SAT ieeju atsaiste: ≥ 35 dB
• Maksimālais izejas līmenis: 90 dBmV
• Zemējuma savienojums: 1× spailes skrūve
• Enerģijas patēriņš / barošana: 18 W; tīkls 90–250 V / 50–60 Hz; 18 V līdzstrāva / 0,5 A
• Krāsa: Sudraba

Lietošana

Uzstādiet Hama Lypsi SE sausā, vēdinātā vietā un pievienojiet Quad LNB izejas četrām SAT ieejām. Pievienojiet virszemes antenu virszemes ieejai. Izmantojiet koaksiālos kabeļus, lai no astoņām izejām izveidotu savienojumu ar katru uztvērēju. Savienojiet zemējuma spaili ar ēkas zemējumu, izmantojot komplektā iekļauto skrūvi. Visbeidzot, pievienojiet iekārtai tīkla strāvu, lai iekšējais komutācijas barošanas bloks varētu barot LNB un iespējotu 22 kHz signalizāciju joslas/polarizācijas pārslēgšanai.

Ieteikumi

Lai nodrošinātu uzticamu uztveršanu, izmantojiet kvalitatīvus ekranētus koaksiālos kabeļus un, cik vien iespējams, īsus kabeļu ceļus. Pārliecinieties, ka LNB un slēdzis ir pareizi iezemēti, un pārbaudiet, vai pievienotie uztvērēji atbalsta Quad LNB vadību caur 22 kHz signalizāciju.
