strāvas adapteris MEAN WELL DETN02L-15, 2 W, ieeja 4.5–5.5 V, izeja 15 V, RoHS

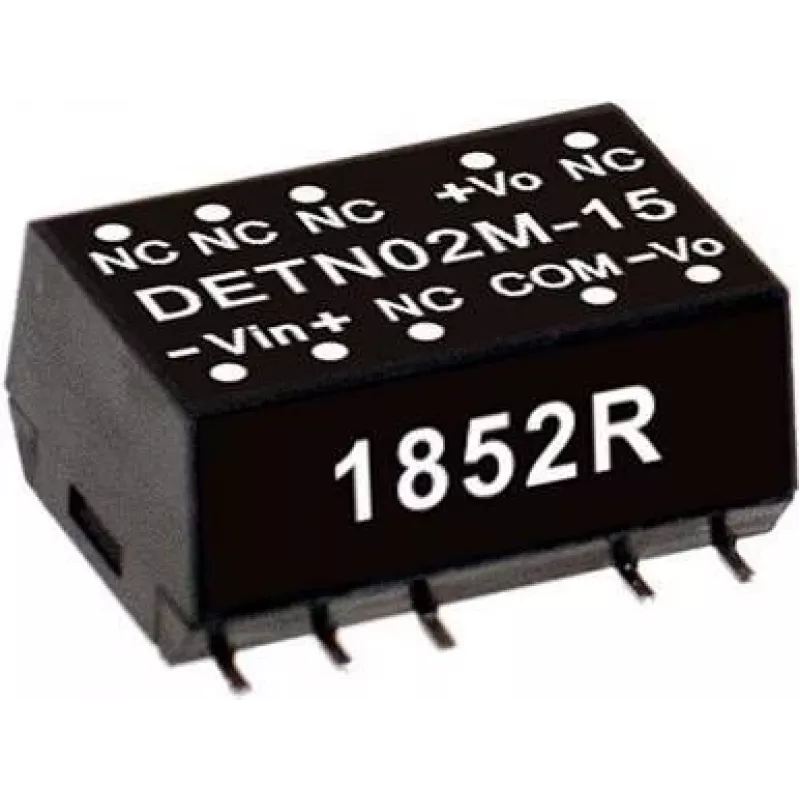

MEAN WELL DETN02L-15 ir kompakts PCB montāžas līdzstrāvas pārveidotājs/invertors, kas paredzēts mazjaudas lietojumiem. Modulis pieņem 4.5–5.5 V līdzstrāvas ieeju un nodrošina divas simetriskas izejas ±15 V ar aptuveni ±0.067 A (kopējā izejas jauda 2 W). Tas ir iepakots kā SMD ierīce ar zemu 15.2 mm dziļumu un atbilst RoHS standartiem, un ir paredzēts iegultajai elektronikai, rūpnieciskiem moduļiem un mazām iekārtām, kam nepieciešami uzticami mazjaudas bipolāri sliežu spriegumi no viena 5 V barošanas avota.

Priekšrocības

Pārveidotājs nodrošina stabilas divas ±15 V izejas no zema sprieguma ieejas mazā virsmas montāžas formas faktorā, ļaujot veidot kompaktus PCB izkārtojumus un automatizētu montāžu. Tā īssavienojuma aizsardzība (0.5 sekundes) palīdz aizsargāt pievienotās shēmas no ilgstošām kļūdām, savukārt RoHS atbilstība atbalsta vides un regulatīvās prasības. Mazjaudas 2 W konstrukcija samazina siltuma izkliedi un ir piemērota vietās, kur ir ierobežota telpa un siltuma budžets.

Piemērots

• Iegultajām sistēmām un mikrokontrolleru platēm, kam nepieciešamas bipolāras analogās sliedes
• Sensoru moduļiem un signālu kondicionēšanas shēmām
• Maziem rūpnieciskiem vadības moduļiem un sakaru ierīcēm
• Portatīviem mērinstrumentiem un kompaktām testa iekārtām

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 4.5–5.5 V līdzstrāva
• Izejas konfigurācija: divas simetriskas izejas
• Izejas spriegumi: ±15 V līdzstrāva
• Izejas strāva: aptuveni ±0.067 A uz sliedi (kopējā jauda 2 W)
• Jauda: 2 W
• Montāža: SMD / PCB montāža
• Iepakojuma dziļums: 15.2 mm (zems profils)
• Aizsardzība: īssavienojuma aizsardzība (0.5 sekundes)
• Atbilstība: RoHS

Kā lietot

Montējiet SMD pārveidotāju uz mērķa PCB saskaņā ar ražotāja ieteikto nospiedumu un lodēšanas profilu. Pievadiet regulētu līdzstrāvas ieeju 4.5–5.5 V diapazonā un pirms ieslēgšanas pārbaudiet pareizu polaritāti. Savienojiet bipolārās izejas ar slodzi, ievērojot ±15 V polaritāti analogajām vai signālu shēmām. Ievērojiet labas izkārtojuma prakses: novietojiet ieejas atsaistes kondensatorus tuvu pārveidotāja ieejas kontaktiem un izvadiet izejas trases, lai samazinātu trokšņu savienošanos ar jutīgām shēmām. Nodrošiniet pietiekamu gaisa plūsmu vai siltuma ceļus, ja modulis tiks darbināts tuvu tā maksimālajai jaudai.

Ieteikumi

Uzticamai darbībai izmantojiet stabilu 5 V barošanas avotu un nodrošiniet, lai pievienotās slodzes nepārsniegtu nominālo strāvu uz sliedi. Ieviesiet ieejas filtrēšanu un ievērojiet ieteikto PCB nospiedumu un lodēšanas vadlīnijas. Ja pārveidotājs bieži saskarsies ar īssavienojumiem, izvērtējiet sistēmas līmeņa aizsardzību, lai novērstu atkārtotu spriedzi uz moduli.
