Strāvas adapteris MEAN WELL DPBW03F-12 3 W 12 V 0,125 A RoHS

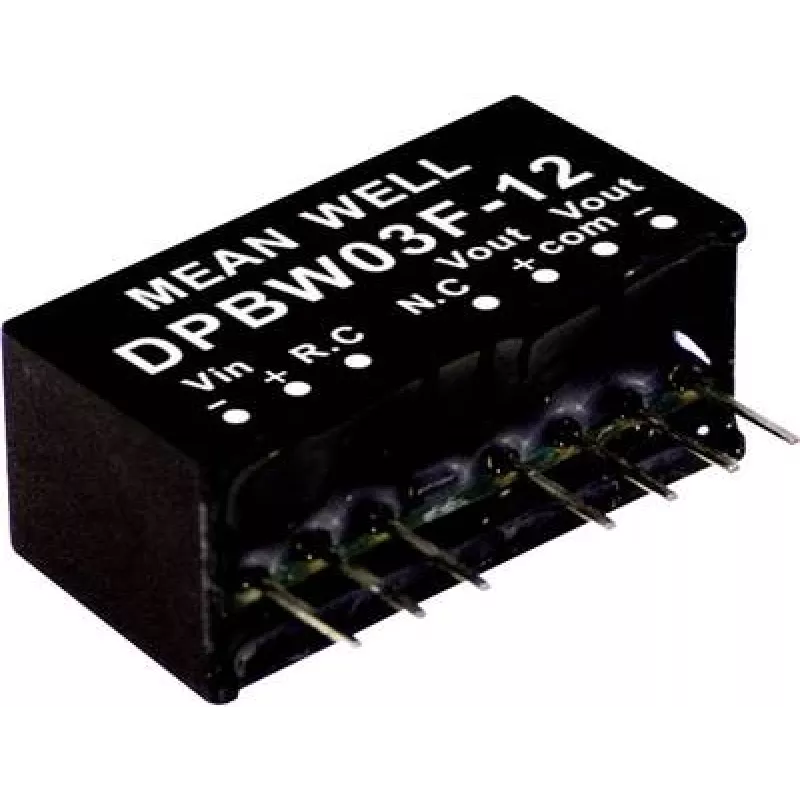

MEAN WELL DPBW03F-12 ir kompakts līdzstrāvas–līdzstrāvas pārveidotājs SIP caurummontāžas korpusā, kas paredzēts montāžai uz iespiedshēmu plates. Tas pieņem 9–36 V līdzstrāvas ieejas diapazonu un nodrošina divus ±12 V līdzstrāvas izejas ar strāvu līdz 0,125 A katrā. Modulis nodrošina 3 W kopējo izejas jaudu un atbilst RoHS prasībām, tādējādi tas ir piemērots ierobežotas telpas elektroniskām konstrukcijām, kurām nepieciešamas izolētas bipolāras barošanas līnijas.

Priekšrocības

DPBW03F-12 piedāvā mazu nospiedumu un caurummontāžas SIP formas faktoru vienkāršai montāžai uz plates. Tā plašais ieejas diapazons (9–36 V līdzstrāva) ir piemērots dažādiem barošanas avota spriegumiem, savukārt divas ±12 V izejas nodrošina bipolāras shēmas bez papildu pārveidotājiem. RoHS atbilstība garantē samazinātu bīstamo vielu daudzumu ražošanā.

Piemērots

• Signālu apstrādes un analogajām shēmām, kas uzstādītas uz iespiedshēmu platēm un kurām nepieciešamas ±12 V līnijas
• Iegultām sistēmām un rūpnieciskās vadības platēm ar 9–36 V barošanu
• Sakaru un mērīšanas moduļiem, kam nepieciešamas izolētas bipolāras izejas

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: DPBW03F-12
• Ieejas spriegums: 9–36 V līdzstrāva
• Izeja: divas ±12 V līdzstrāva
• Izejas strāva: 0,125 A katrai līnijai
• Kopējā izejas jauda: 3 W
• Korpuss: SIP caurummontāžas (montāža uz plates)
• Standarti: atbilst RoHS
• EAN: 4021087046336

Lietošana

Uzstādiet DPBW03F-12 tam paredzētajā SIP caurummontāžas vietā uz iespiedshēmu plates un pielodējiet to, ievērojot standarta reflow vai viļņlodēšanas vadlīnijas caurummontāžas komponentiem. Pievienojiet ieeju līdzstrāvas avotam 9–36 V līdzstrāvas diapazonā un novadiet ±12 V izejas uz mērķa shēmām. Ievērojiet pareizu polaritāti un izolācijas attālumus, integrējot pārveidotāju mezglos, kuriem nepieciešama atdalīšana starp ieejas un izejas zemējumiem.

Ieteikumi

Lai nodrošinātu drošu darbību, ievērojiet atbilstošu iespiedshēmu plates izkārtojumu: nodrošiniet termisko atvieglojumu un pietiekamu vara laukumu siltuma izkliedēšanai, ievērojiet ieteicamās ieejas un izejas atsaistes shēmas un sekojiet MEAN WELL pielietojuma piezīmēm par izolāciju un zemējumu. Nepārtraukti nedarbiniet pie maksimālajiem nominālajiem parametriem un atstājiet rezervi ieejas spriegumā un strāvā, lai pagarinātu kalpošanas laiku.
