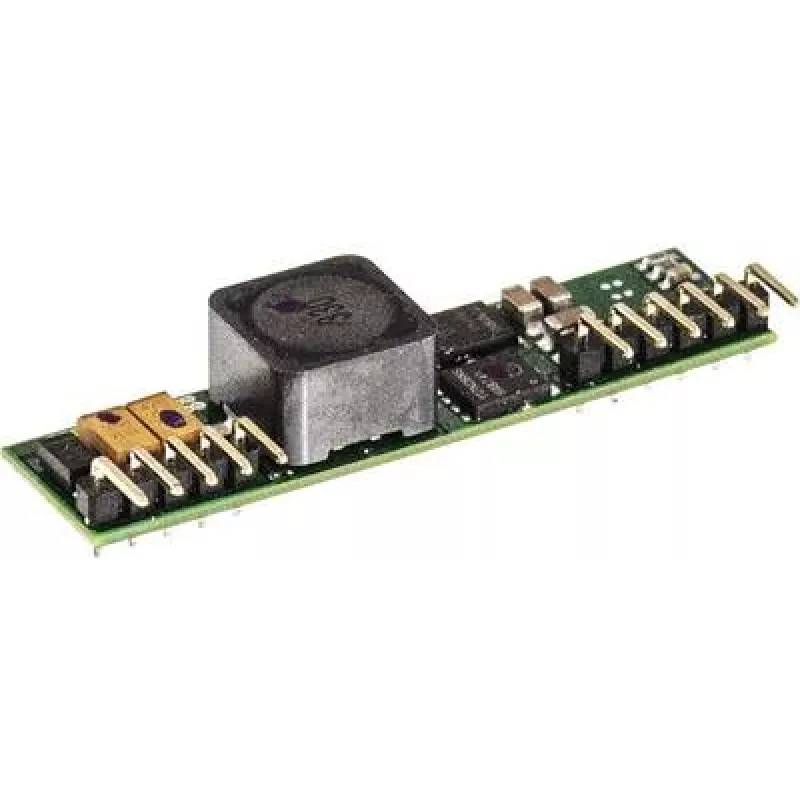

Strāvas adapteris MEAN WELL NID35-15, 35 W, ieeja 20–53 V, izeja 15 V, RoHS, kompakti izmēri

MEAN WELL NID35-15 ir kompakts 35 W līdzstrāvas pārveidotājs, kas paredzēts montāžai uz iespiedshēmas plates lietojumos, kur nepieciešama stabilizēta 15 V izeja no plaša 20–53 V ieejas diapazona. Neizolētais, atvērtā rāmja SIP korpuss nodrošina vietu taupošu risinājumu iegultajām sistēmām, rūpnieciskajiem kontrolieriem un maziem elektroniskiem moduļiem. Ar nominālo izejas strāvu 2,4 A un tālvadības IESLĒGT/IZSLĒGT funkciju šis pārveidotājs ir paredzēts instalācijām, kur svarīga ir uzticama 15 V barošana un minimāls plates nospiedums.

Priekšrocības

Pārveidotājs apvieno plašu ieejas sprieguma diapazonu un stabilu fiksētu 15 V izeju, lai vienkāršotu sistēmas barošanas projektēšanu. Tā SIP korpuss un kompaktie izmēri nodrošina vieglu montāžu uz iespiedshēmas plates šaurās vietās, savukārt neizolētā topoloģija samazina komponentu skaitu un uzlabo efektivitāti lietojumos, kur nav nepieciešama galvaniskā izolācija. Tālvadības IESLĒGT/IZSLĒGT funkcija nodrošina vienkāršu barošanas secības pārvaldību un vadību no sistēmas loģikas.

Galvenās specifikācijas

• Jauda: 35 W
• Ieejas sprieguma diapazons: 20–53 V līdzstrāva
• Izejas spriegums: fiksēts 15 V līdzstrāva
• Maksimālā izejas strāva: 2,4 A
• Topoloģija: neizolēts līdzstrāvas pārveidotājs
• Korpuss: SIP, atvērtais rāmis, montāžai uz iespiedshēmas plates
• Tālvadība: IESLĒGT/IZSLĒGT kontakts ieslēgšanai/izslēgšanai
• Tipisks lietojums: stabilizēta 15 V barošana iegultajai elektronikai
• Atbilstība: RoHS
• Izmēri: 13 mm × 50,8 mm × 11 mm

Lietošana

Montējiet SIP korpusu uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu, un nodrošiniet labus lodējuma savienojumus uzticamam termiskajam un elektriskajam kontaktam. Pievienojiet atbilstošu 20–53 V līdzstrāvas ieejas avotu pie ieejas kontaktiem un ievērojiet polaritāti. Izmantojiet tālvadības IESLĒGT/IZSLĒGT kontaktu, ko vada sistēmas loģika, vai pievelciet to norādītajam līmenim, lai ieslēgtu vai izslēgtu izeju. Nodrošiniet atbilstošu dekopulēšanu un filtrēšanu pie 15 V izejas, lai atbilstu pakārtotās ierīces prasībām, un ievērojiet iespiedshēmas plates izkārtojuma vadlīnijas, lai samazinātu trokšņus un nodrošinātu stabilu regulēšanu.

Ieteikumi

Uzticamai darbībai uzturiet apkārtējās vides temperatūru pārveidotāja nominālajā diapazonā, nodrošiniet pietiekamu gaisa plūsmu vai siltuma izkliedi uz iespiedshēmas plates, ja darbojas tuvu pilnai 35 W jaudai, un izvairieties no moduļa lietošanas, kur nepieciešama galvaniskā izolācija. Pārbaudiet izejas filtrēšanu un pārejas reakciju attiecībā pret pievienoto slodzi un ievērojiet EMS izkārtojuma praksi, lai samazinātu vadītās un izstarotās emisijas.
