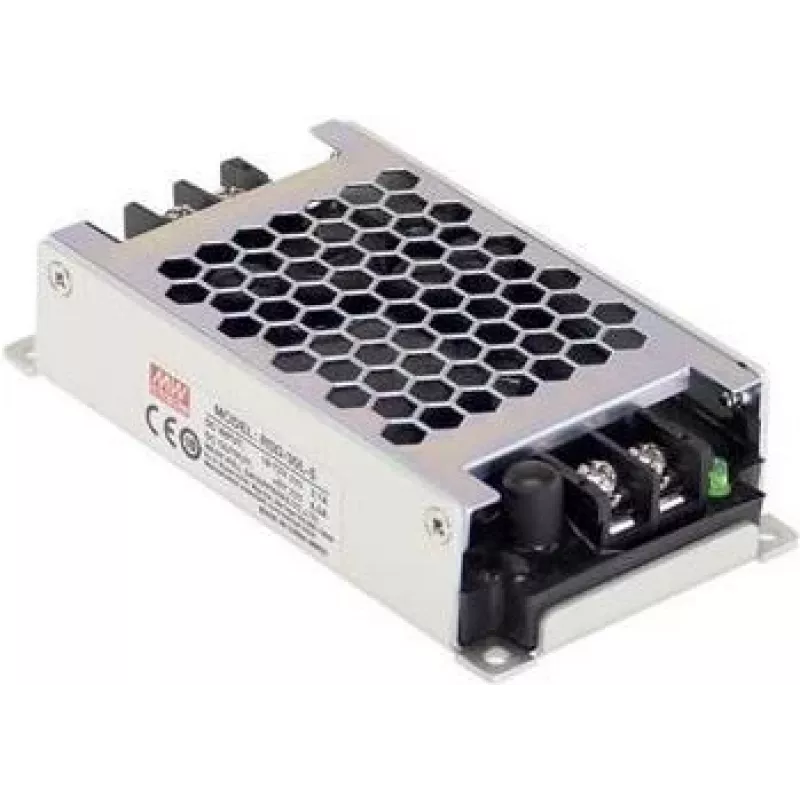

strāvas adapteris MEAN WELL RSD-30H-5 — 30W, 5V izeja, 40–160V ieeja, 60×113×25mm

MEAN WELL RSD-30H-5 ir kompakts līdzstrāvas-līdzstrāvas slēgta tipa pārveidotājs, kas nodrošina 30 W regulētu jaudu ar 5 V līdzstrāvas izeju līdz 6 A. Tā plašais ieejas sprieguma diapazons no 40 līdz 160 V līdzstrāvas un uzticamā 4000 V līdzstrāvas ieejas-izejas izolācija padara to piemērotu prasīgām rūpniecības un transporta lietojumprogrammām. Ierīce ir izstrādāta, lai atbilstu dzelzceļa standartam EN50155, un atbilst RoHS prasībām. Tās mazie izmēri (60×113×25 mm) ļauj to uzstādīt iekārtās ar ierobežotu vietu, vienlaikus nodrošinot stabilu barošanu vadības elektronikai un sakaru moduļiem.

Priekšrocības

Pārveidotājs nodrošina stabilu, regulētu 5 V izeju ar pietiekamu strāvu maziem PLC, sensoriem un borta elektronikai. Augstais izolācijas spriegums uzlabo drošību un novērš traucējumus starp ieejas un izejas ķēdēm. Atbilstība EN50155 nodrošina piemērotību dzelzceļa un transportlīdzekļu lietojumiem, kur nepieciešama izturība pret vibrācijām un vides ietekmi. Slēgtā konstrukcija nodrošina aizsardzību pret putekļiem un nejaušu saskari, un kompaktie izmēri vienkāršo integrāciju esošajās sistēmās.

Piemērots

• Vadības elektronikas un mazu programmējamo loģisko kontrolleru (PLC) barošanai transportlīdzekļos un rūpniecības iekārtās
• Sensoriem, datu iegūšanas moduļiem un sakaru ierīcēm, kam nepieciešams 5 V līdzstrāvas spriegums
• Lietošanai dzelzceļa un citās transporta sistēmās, kas atbilst EN50155
• Iegultajām sistēmām un kompaktiem korpusiem, kur nepieciešams plašs ieejas sprieguma diapazons

Galvenās specifikācijas

• Izejas spriegums: regulēts 5 V līdzstrāvas
• Maksimālā izejas jauda: 30 W
• Maksimālā izejas strāva: 6 A
• Ieejas sprieguma diapazons: 40–160 V līdzstrāvas
• Izolācijas spriegums (ieeja pret izeju): 4000 V līdzstrāvas
• Standarti: izstrādāts, lai atbilstu EN50155 dzelzceļa lietojumiem
• Izmēri: 60 × 113 × 25 mm
• Slēgta pārveidotāja konstrukcija, piemērota rūpnieciskai videi

Lietošana

Uzstādiet pārveidotāju vietā, kas nodrošina pietiekamu ventilāciju un aizsargā ierīci no pārmērīga karstuma, mitruma un mehāniskiem triecieniem. Pievienojiet līdzstrāvas ieeju norādītajā 40–160 V diapazonā, ievērojot pareizu polaritāti. Pievienojiet 5 V līdzstrāvas izeju slodzei, nodrošinot, ka kopējā slodzes strāva nepārsniedz 6 A. Ievērojiet instalācijai atbilstošu zemējuma un izolācijas praksi un pirms nodošanas ekspluatācijā pārbaudiet sistēmu atbilstoši attiecīgajiem elektriskajiem un drošības standartiem.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izvairieties no nepārtrauktas darbības ar maksimālo nominālo slodzi augstā apkārtējā temperatūrā; nodrošiniet papildu dzesēšanu vai samaziniet slodzi, ja ierīce uzstādīta slēgtā vai augstas temperatūras vidē. Pārbaudiet saderību ar transportlīdzekļu vai dzelzceļa barošanas sistēmām un nodrošiniet atbilstošu pārsprieguma aizsardzību vietās, kur iespējami pārejoši spriegumi.
