Strāvas pagarinātājs Rittal 7240.220

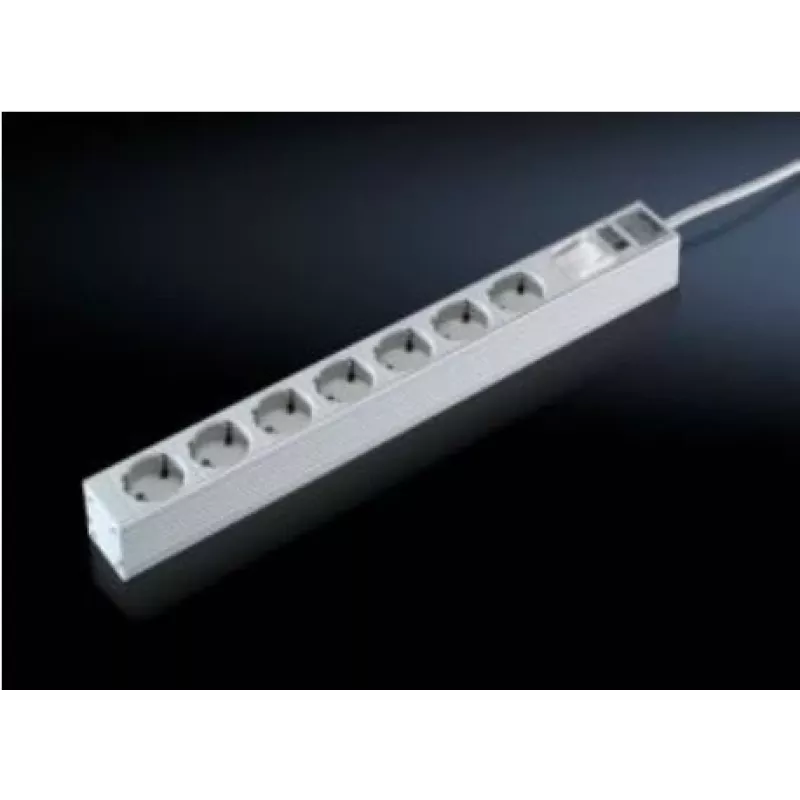

Rittal 7240.220 strāvas pagarinātājs ir 482,6 mm plats alumīnija kanāla kontaktligzdu bloks ar 2 m ievades kabeli un septiņām D tipa maiņstrāvas rozetēm. Paredzēts maksimālajai strāvai 16 A un maiņstrāvas ieejas spriegumam 250 V, ierīce apvieno kompaktus izmērus (482,6 × 44 × 44 mm) un pelēku apdari, lai to izmantotu iekārtu statņos, korpusos un pie sienas stiprināmos sadalītājos. Kontaktligzdu bloks atbalsta daudzpusīgas montāžas un kabeļu izvades iespējas, lai vienkāršotu uzstādīšanu un uzglabāšanas loģistiku.

Priekšrocības

Alumīnija kanāls iekļauj valstij specifiskus variantus ar dažādiem funkcionāliem elementiem, vienlaikus saglabājot universālu, praktisku stiprinājumu sistēmu. Leņķa kronšteinu var ievietot četrās pozīcijās, tādējādi 482 mm kontaktligzdu bloku var piestiprināt pie 482,6 mm (19") montāžas leņķiem, 482,6 mm (19") montāžas rāmja, korpusa rāmja vai pie sienas stiprināma sadalītāja aizmugurējā daļā. Tas arī iekļaujas sekcijās ar 25 mm caurumu izkārtojumu bez papildu piederumiem. Ir paredzēta kabeļu izvade ievades kabelim, un, uzstādot 482,6 mm (19") sekcijā, ir pietiekami daudz vietas, lai izvadītu ievades kabeli starp kontaktligzdu bloku un profila sliedi bez saliekšanās. IEC 320 kontaktligzdas ir izvietotas 45° leņķī, lai bez ierobežojumiem varētu izmantot leņķa savienotājus.

Piemērots

• Strāvas sadalei 19" statņos un iekārtu korpusos
• Kabeļu izvadei pie sienas stiprināmos sadalītājos un aizmugures montāžas instalācijās
• Lietojumiem, kur nepieciešami kompakti bloki ar vairākām rozetēm un D tipa kontaktligzdām

Galvenās specifikācijas

• Modelis: Rittal 7240.220
• Platums × Dziļums × Augstums: 482,6 × 44 × 44 mm
• Kabeļa garums: 2 m
• Maiņstrāvas rozetes: 7 × D tips
• Maksimālā strāva: 16 A
• Maiņstrāvas ieejas spriegums: 250 V
• Svars: 0,9 kg
• Krāsa: pelēka

Kā lietot

Izvēlieties piemēroto montāžas pozīciju un ievietojiet leņķa kronšteinu vienā no četrām pieejamajām pozīcijām, lai tas atbilstu 482,6 mm (19") montāžas leņķiem, 19" montāžas rāmim, korpusa rāmim vai pie sienas stiprināma sadalītāja aizmugurējai daļai. Ja uzstādāt sekcijā ar 25 mm caurumu izkārtojumu, kontaktligzdu bloku var ievietot bez papildu montāžas piederumiem. Izvadiet 2 m ievades kabeli pa paredzēto kabeļu izvades ceļu; uzstādot 482,6 mm (19") sekcijā, virziet ievades kabeli starp kontaktligzdu bloku un profila sliedi, lai izvairītos no saliekumiem. Pievienojiet aprīkojumu, izmantojot septiņas D tipa rozetes; IEC 320 leņķa savienotājus var izmantot, pateicoties kontaktligzdu 45° orientācijai.

Ieteikumi

Izmantojiet Rittal 7240.220 tā nominālajās robežās: maksimālā strāva 16 A un maiņstrāvas spriegums 250 V. Pārbaudiet D tipa rozetes savietojamību ar pievienotā aprīkojuma kontaktdakšām un nodrošiniet drošu montāžu, lai novērstu ievades kabeļa sasprindzinājumu. Lai nodrošinātu drošu un standartiem atbilstošu uzstādīšanu statņos vai korpusos, ievērojiet vietējos elektriskos noteikumus un, ja nepieciešams, konsultējieties ar kvalificētu elektriķi.
