Techly Audio Extractor 7.1 LPCM HDMI 4K UHD 3D IDATA HDMI-EA74K

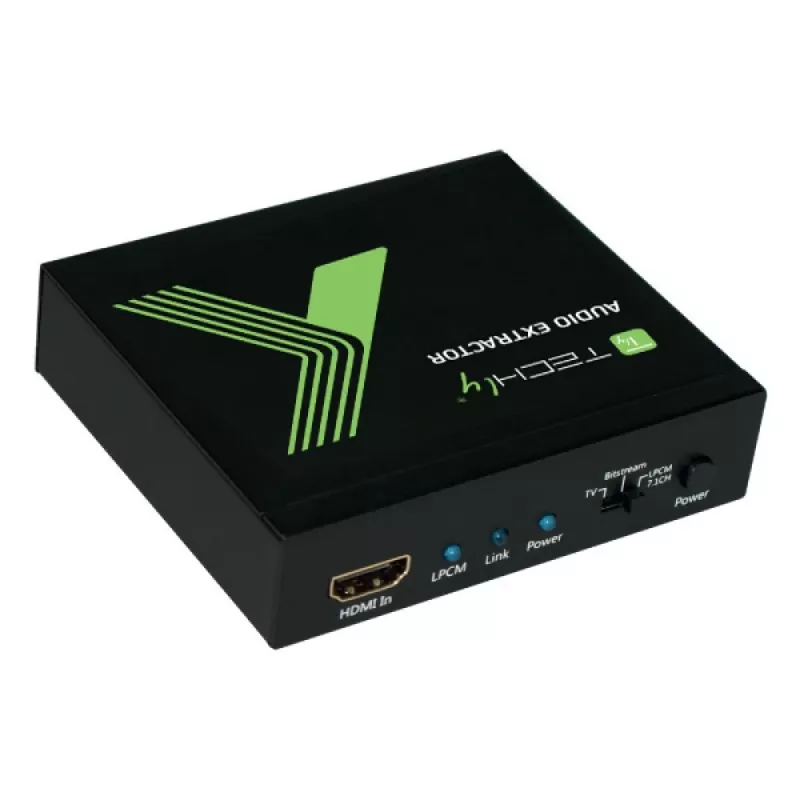

TECHLY (IDATA) HDMI-EA74K audio nosūcējs izvelk daudzkanālu audio no HDMI avota un nodrošina to caur optisko (S/PDIF) vai četrām 3,5 mm analogajām izejām, vienlaikus nododot HDMI video uz displeju. Šī kompaktā ierīce atbalsta līdz 4Kx2K video, 3D un augstas izšķirtspējas audio formātus, padarot to piemērotu mājas kinozāles un AV instalācijām, kurām nepieciešama atsevišķa audio maršrutēšana no HDMI padeves.

Priekšrocības

Nosūcējs atbalsta HDMI audio diskretizācijas frekvences līdz 192 kHz un S/PDIF optisko audio līdz 192 kHz, un var nodrošināt LPCM 2/5.1/7.1 un dažādus saspiestus un bezzudumu bitu plūsmas formātus (Dolby Digital, DTS, Dolby TrueHD, DTS-HD Master Audio). Tas nodrošina 4Kx2K izšķirtspēju un 3D video caurlaidi, atbilst HDMI, HDCP 1.2 un DVI 1.0 standartiem, atbalsta augstas bitu pārraides (HBR) HDMI audio, un ietver EDID pārvaldību starp LPCM 7.1, TV EDID un audio bitu plūsmas opcijām. Ierīce ir kompakta (95 × 82 × 23 mm), barošanu nodrošina komplektā iekļautais 5 V 2 A adapteris, un tā ir sertificēta atbilstoši EK, FCC un WEEE prasībām.

Piemērots

• Mājas kinozāles sistēmām, kurām nepieciešama atsevišķa daudzkanālu audio izeja
• HDMI video savienošanai ar televizoru vai projektoru, vienlaikus nosūtot audio uz AV uztvērēju vai ārējiem skaļruņiem
• Iestatījumiem, kuriem nepieciešami 7.1 LPCM vai bitu plūsmas formāti no HDMI avota
• Instalācijām, kur nepieciešama optiskā S/PDIF vai vairākas analogās izejas

Galvenās specifikācijas

• Video joslas platums: 300 MHz / 9 Gbps
• Ieejas: 1 × HDMI

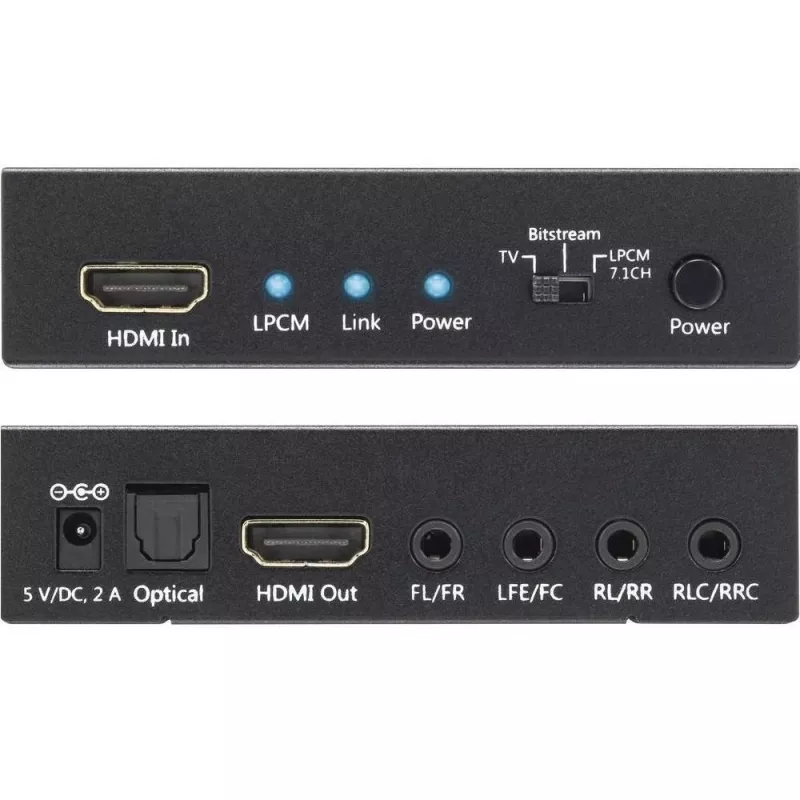

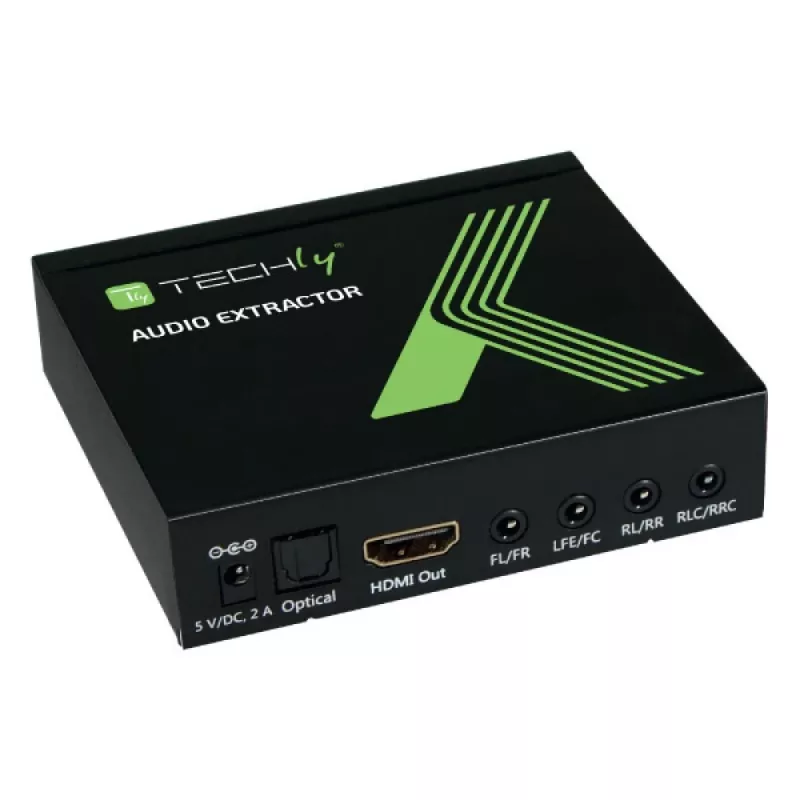

• Izejas: 1 × HDMI, 1 × optiskā (S/PDIF), 4 × 3,5 mm audio ligzda (analogā daudzkanālu)
• Atbalstītais video: līdz 4Kx2K un 3D; atbilst HDMI/HDCP 1.2/DVI 1.0
• HDMI audio diskretizācijas frekvence: līdz 192 kHz
• Optiskā (S/PDIF) diskretizācijas frekvence: līdz 192 kHz

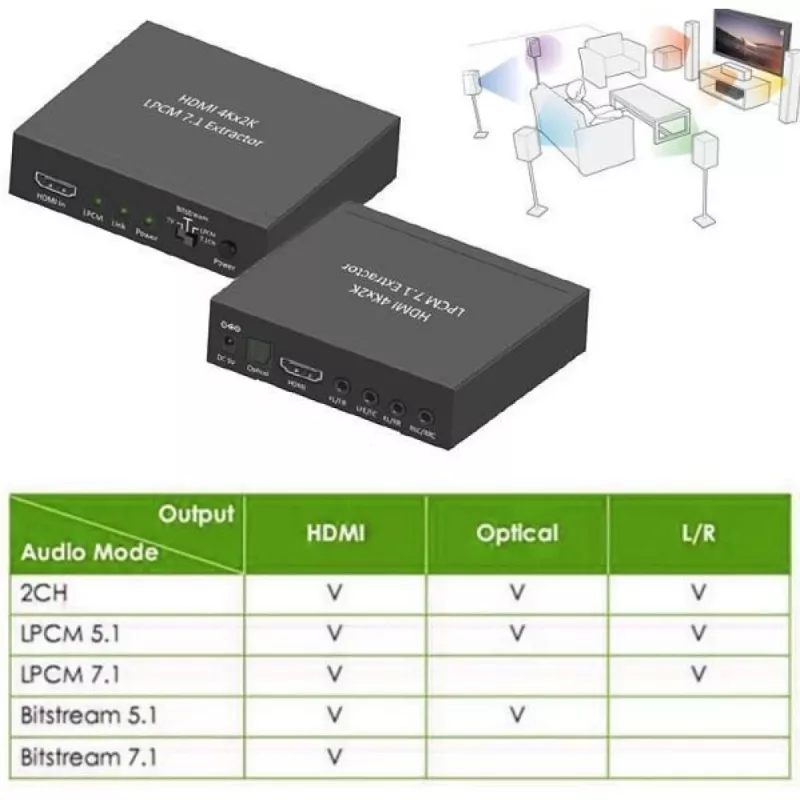

• Audio formāti: LPCM 2/5.1/7.1, Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
• Analogais audio: 7.1 CH caur četrām 3,5 mm izejām
• Barošanas avots: 5 V, 2 A (komplektā)

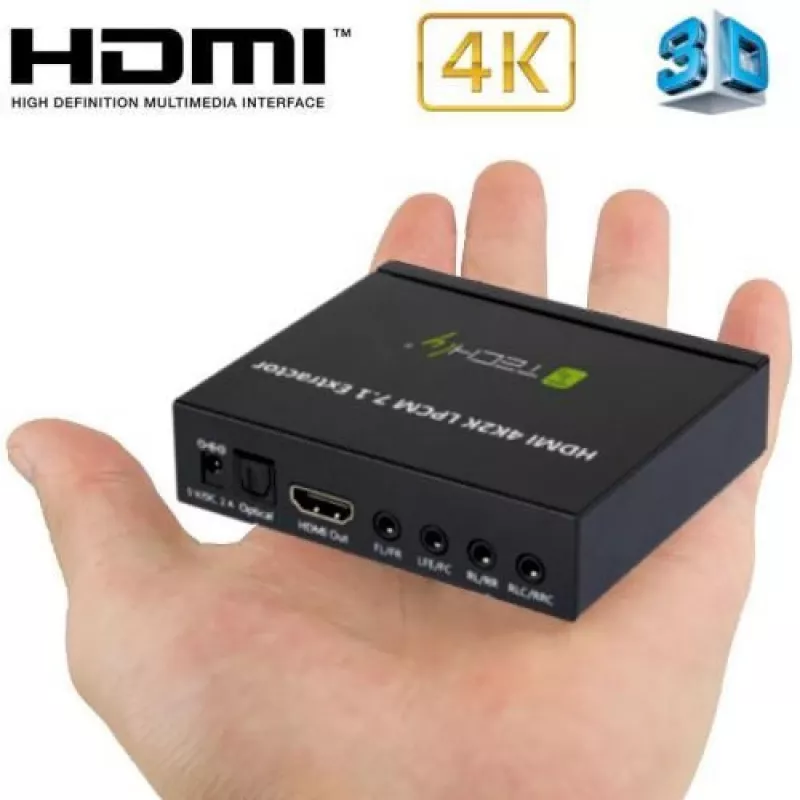

• Izmēri (P×D×A): 95 × 82 × 23 mm
• Darba temperatūra: 0 °C līdz 40 °C; uzglabāšanas: -20 °C līdz 60 °C
• Sertifikācija: CE, FCC, WEEE

Lietošanas veids

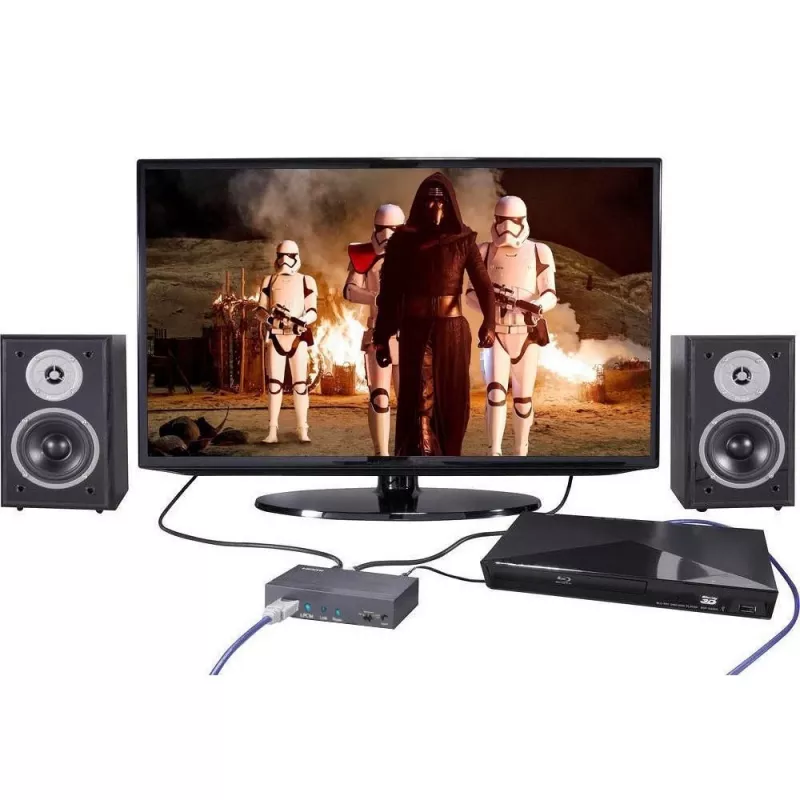

Pievienojiet HDMI avotu (Blu‑ray atskaņotāju, spēļu konsoli, uztvērēju) nosūcēja HDMI ieejai, pēc tam pievienojiet nosūcēja HDMI izeju savam televizoram vai projektoram. Daudzkanālu audio gadījumā pievienojiet AV uztvērēju vai skaļruņu sistēmu optiskajai izejai vai četrām 3,5 mm analogajām izejām atbilstoši savai skaļruņu konfigurācijai. Barojiet ierīci ar komplektā iekļauto 5 V/2 A adapteri. Izmantojiet saderīgus HDMI kabeļus (ieteicamie garumi līdz 15 m pie 1080p 8‑bitu; līdz 10 m pie 1080p 12‑bitu) un konfigurējiet avota ierīces audio izvadi un EDID iestatījumus pēc nepieciešamības.

Ieteikumi

Drošai darbībai izmantojiet augstas kvalitātes HDMI kabeļus, pārliecinieties, ka avota ierīce ir iestatīta uz jūsu audio sistēmas atbalstītu izvades formātu (LPCM 7.1 vai atbilstošu bitu plūsmu), un konsultējieties ar ierīces EDID opcijām, ja saskaraties ar nesaderīgiem audio formātiem. Nodrošiniet pietiekamu ventilāciju un darbiniet noteiktajā temperatūras diapazonā.
