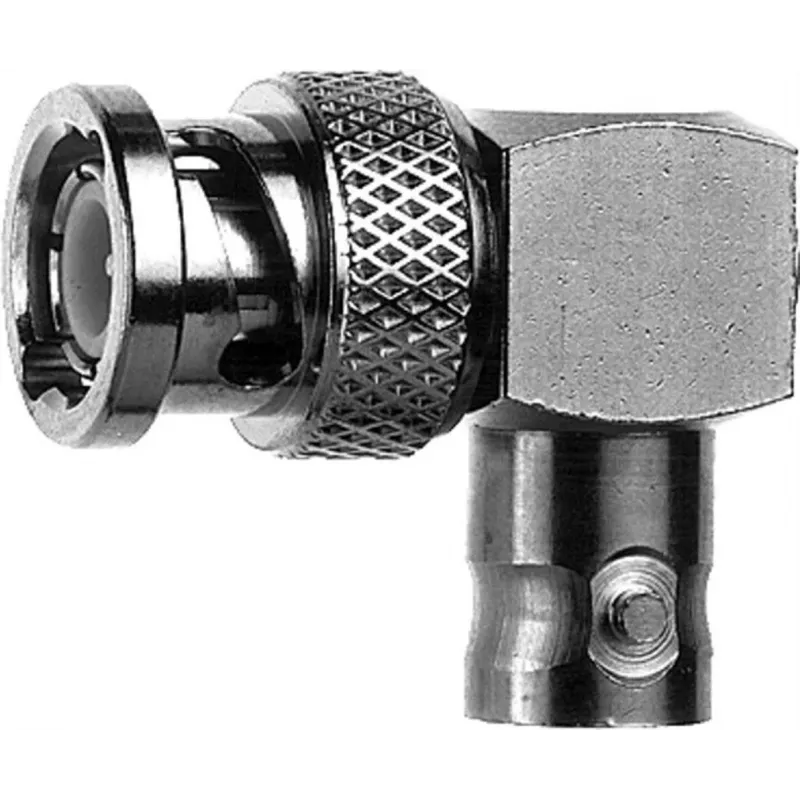

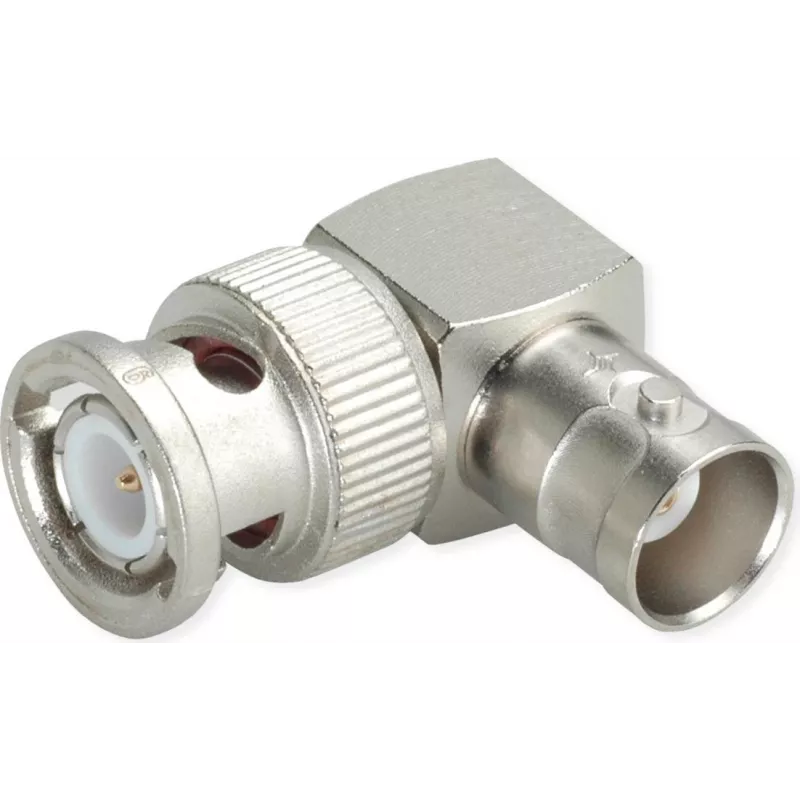

Telegärtner BNC savienotājs BNC spraudnis uz BNC ligzdu J01004A0617

RF savienojumiem, kas prasa precizitāti un izturību, Telegärtner BNC savienotājs J01004A0617 nodrošina tiešu pāreju no BNC spraudņa uz BNC ligzdu. Atšķirībā no vispārīgiem savienotājiem, kas apdraud signāla integritāti, šis komponents saglabā stabilu 50 Ω pretestību no līdzstrāvas līdz 4 GHz, padarot to par uzticamu izvēli laboratorijas, apraides un testēšanas vidēs.

Galvenās iezīmes

• 50 Ω pretestība ar VSWR ≤ 1,25 līdz 4 GHz minimālai signāla atstarošanai
• Ar zeltu pārklāts CuBe2 centrālais kontakts un ar niķeli pārklāts misiņa korpuss ilgtermiņa veiktspējai
• PTFE izolators nodrošina zemus zudumus un augstu izolācijas pretestību (≥ 5 GΩ)
• Nominēts ≥ 500 savienošanas cikliem, piemērots biežai atkārtotai pievienošanai
• Plašs darba temperatūras diapazons no -40 °C līdz +85 °C

Ikdienas lietošanā

Šis savienotājs ir ideāli piemērots BNC savienojumu pagarināšanai vai pārveidošanai RF testa iekārtās, video komutācijā un antenu sistēmās. Tā kompaktais taisnais korpuss viegli iekļaujas šaurās vietās, un izturīgā konstrukcija iztur atkārtotu apiešanos. Zemā kontaktu pretestība (centrālā ≤ 1,5 mΩ, ārējā ≤ 1 mΩ) nodrošina konsekventu veiktspēju laika gaitā.

Pilnīgas specifikācijas

• Savienotājs 1: BNC spraudnis (tēviņš)
• Savienotājs 2: BNC ligzda (mātīte)
• Korpusa stils: Taisns
• Pretestība: 50 Ω
• Frekvenču diapazons: no līdzstrāvas līdz 4 GHz
• VSWR: ≤ 1,25 (no līdzstrāvas līdz 4 GHz)
• Dielektriskā pārsprieguma spriegums: 1,5 kVeff
• Izolācijas pretestība: ≥ 5 GΩ
• Centrālā kontakta pretestība: ≤ 1,5 mΩ
• Ārējā kontakta pretestība: ≤ 1 mΩ
• Darba temperatūra: -40 °C līdz +85 °C
• Savienošanas cikli: ≥ 500
• Centrālā kontakta materiāls: CuBe2, ar zeltu pārklāts
• Korpusa materiāls: CuZn39Pb3, ar niķeli pārklāts
• Izolatora materiāls: PTFE
• Atbilst RoHS: Jā

Nobeiguma piezīme

Telegärtner precīzā inženierija nodrošina, ka šis savienotājs atbilst profesionālu RF lietojumu prasībām, nodrošinot drošu un zudumiem bagātu savienojumu katru reizi.
