Kontaktligzda Telegärtner SMA paneļa montāža ar atloku Z29, zelta, 5 gab. iepakojumā

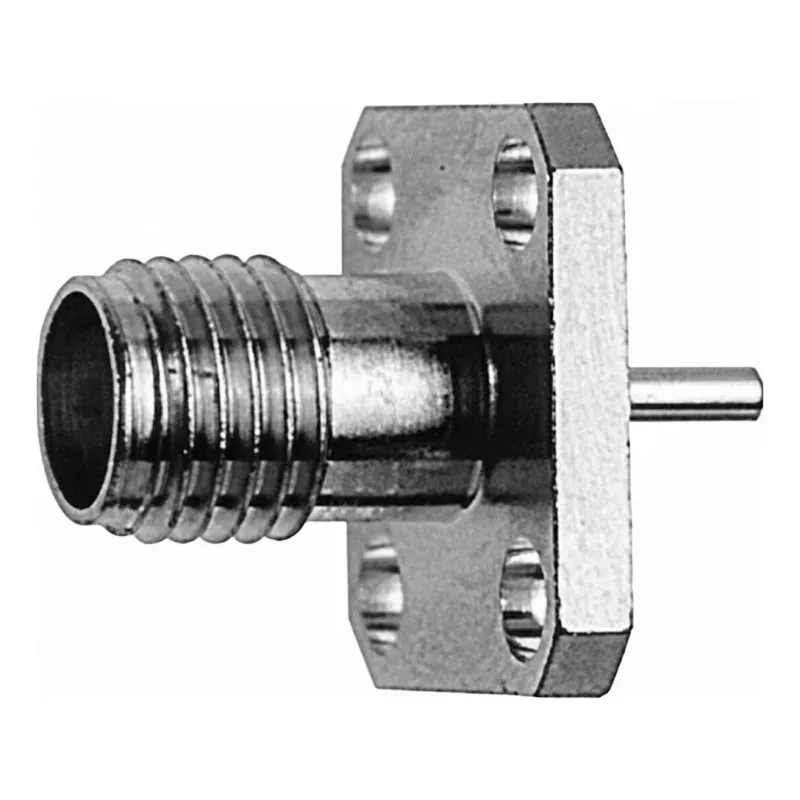

Telegärtner SMA paneļa montāžas kontaktligzda Z29 ar zelta pārklājumu, piegādāta piecu gabalu iepakojumā, ir paredzēta uzticamiem RF koaksiālajiem savienojumiem iekārtu priekšējos paneļos. Ar atloku montējamā SMA kontaktligzda nodrošina standartizētu saskarni SMA spraudņiem un drošu mehānisku piestiprināšanu pie paneļiem, padarot to piemērotu testēšanas iekārtām, RF moduļiem, antenām un ražošanas vai laboratorijas instalācijām, kur nepieciešami kompakti, vītņoti koaksiālie savienojumi.

Priekšrocības

Atloka dizains nodrošina stabilu mehānisko montāžu un konsekventu savienotāja izlīdzināšanu, savukārt zelta pārklājums piedāvā labu izturību pret koroziju un stabilu kontaktu veiktspēju. SMA elektriskā saskarne uztur raksturīgo pretestību un zemu atstarošanos RF signāliem, un kompaktā vītņotā savienošana nodrošina drošu savienojumu ierobežotās paneļa vietās. Piegādāts piecu gabalu iepakojumā, komplekts vienkāršo iepirkumu partijas instalācijām un nomaiņām.

Piemērots

• Priekšējā paneļa montāžai RF testēšanas un mērīšanas iekārtās
• Savienojumiem ar RF moduļiem un raiduztvērējiem
• Antenu caurlaidēm kompaktām ierīcēm un korpusiem
• Laboratorijas uzstādījumiem un ražošanas stiprinājumiem, kur nepieciešami SMA paneļa savienotāji

Galvenās specifikācijas

• Savienotāja tips: SMA sievišķā tipa paneļa montāžas kontaktligzda ar atloku
• Pārklājums: zeltītas kontaktu virsmas un korpusa elementi
• Montāža: atloka montāža priekšējā paneļa instalācijai
• Savienošana: vītņota SMA savienošana, saderīga ar standarta SMA spraudņiem
• Iepakojuma daudzums: pieci identiski savienotāji
• Tipisks pielietojuma frekvenču diapazons: RF izmantošana tipiskā SMA joslas platumā (līdzstrāva līdz vairākiem GHz)

Kā lietot

Sagatavojiet atbilstošu izgriezumu iekārtas panelī, kas atbilst atloka izmēram, un izlīdziniet savienotāju tā, lai montāžas caurumi sakristu ar paneļa stiprinājumiem. Nostipriniet atloku ar piemērotām skrūvēm vai bultskrūvēm un, ja nepieciešams, izmantojiet paplāksnes vai fiksējošus elementus, lai novērstu atskrūvēšanos vibrējošā vidē. Pievienojiet SMA koaksiālos kabeļus, uzskrūvējot SMA spraudņus uz kontaktligzdas līdz rokas pievilkšanai; izvairieties no pārmērīgas pievilkšanas, lai nesabojātu vītnes. Pirms savienošanas pārliecinieties, ka spraudņi un kabeļi ir tīri un bez gružiem, lai uzturētu zemu ievades zudumu un uzticamu veiktspēju.

Ieteikumi

Lai nodrošinātu konsekventu RF veiktspēju, izmantojiet augstas kvalitātes SMA kabeļu komplektus ar atbilstošu raksturīgo pretestību un, ja iespējams, pārbaudiet savienojumus ar piemērotiem testēšanas instrumentiem. Aizsargājiet neizmantotās kontaktligzdas ar putekļu vāciņiem un izvairieties no pārmērīga mehāniskā sprieguma uz kabeļiem pie paneļa ieejas, lai pagarinātu savienotāja kalpošanas laiku.
