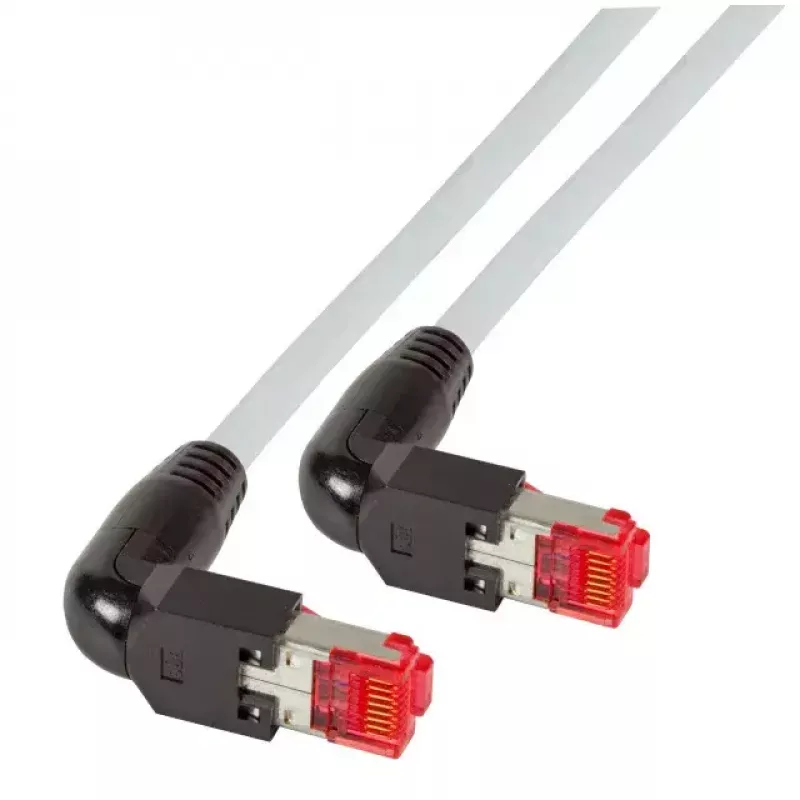

Tīkla kabelis EFB Elektronik K4137GR.10 RJ-45 Cat6a 10 m pelēks

EFB Elektronik K4137GR.10 ir 10 m Cat6A komutācijas kabelis, kas paredzēts 10 Gigabit Ethernet instalācijām. Tas izmanto ekranētu S/FTP konstrukciju ar folijas un pinuma ekranējumu ap vītajiem pāriem, 500 MHz nominālu un TIA/EIA 568B spraudkontaktu izkārtojumu. Abi gali ir aprīkoti ar ekranētiem, 90° leņķa Hirose TM21 RJ45 spraudņiem, kas atbilst IEC 60603-7-5, kombinācijā ar uzmontētu spriegojuma samazināšanas uzmavu ar aizbīdņa aizsardzību. Kabeļa apvalks ir ar zemu dūmu izdalīšanos, halogēnus nesaturošs (LSZH) un atbilst liesmas slāpēšanas un dūmu/halogēnu standartiem.

Priekšrocības

Kabelis atbalsta datu pārraides ātrumu līdz 10 000 Mbit/s un nodrošina uzticamu aizsardzību pret elektromagnētiskajiem traucējumiem, pateicoties S/FTP ekranējumam un ekranētiem savienotājiem. Tā 90° leņķa Hirose TM21 RJ45 spraudņi samazina spriedzi un ietaupa vietu šaurās instalācijās. LSZH apvalks un atbilstība IEC liesmas un dūmu standartiem uzlabo drošību slēgtās vai publiskās telpās.

Piemērots

• Ātrgaitas tīkla mugurkauliem un serveru telpām
• Slēdžu-slēdžu un slēdžu-serveru savienojumiem
• Vietas ierobežotām statņu vai komutācijas paneļu instalācijām
• Vidēm, kurās nepieciešama kabeļu instalācija ar zemu dūmu izdalīšanos un bez halogēniem

Galvenās specifikācijas

• Garums: 10 m
• Standarts: Cat6A, 10GBase-T
• Joslas platums: 500 MHz
• Savienotāja tips: 2 x Hirose TM21 RJ45 ekranēts, 90° leņķa
• Kabeļa konstrukcija: Draka UC900 S/FTP 4 x 2 x AWG27/7 PiMF
• Spraudkontaktu izkārtojums: TIA/EIA 568B
• Diametrs: Ø 5,9 mm
• Drošība: Liesmas slāpējošs (IEC 60332-1), halogēnus nesaturošs (IEC 60754-2), zema dūmu izdalīšanās (IEC 61034)
• Krāsa: pelēka

Kā lietot

Pievienojiet katru leņķa RJ45 spraudni attiecīgajiem tīkla portiem, nodrošinot, ka aizbīdnis nofiksējas zem spriegojuma samazināšanas uzmavas. Izvietojiet kabeli, izvairoties no asiem līkumiem, kas mazāki par norādīto liekuma rādiusu, un pasargājiet no saspiešanas vai pārmērīgas stiepes. 90° spraudņi ir noderīgi, ja aiz iekārtas ir ierobežota vieta; orientējiet savienotājus, lai tie atbilstu portu novietojumam drošai savienošanai.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju pie 10 Gigabit ātruma, izmantojiet šo Cat6A kabeli īsiem līdz vidējiem posmiem strukturētās kabeļu sistēmās un izvairieties no novietošanas paralēli augstsprieguma elektrolīnijām. Pārbaudiet komutācijas paneļu un ierīču saderību ar ekranētiem RJ45 savienotājiem un nodrošiniet pareizu ekranēto instalāciju zemējumu.
