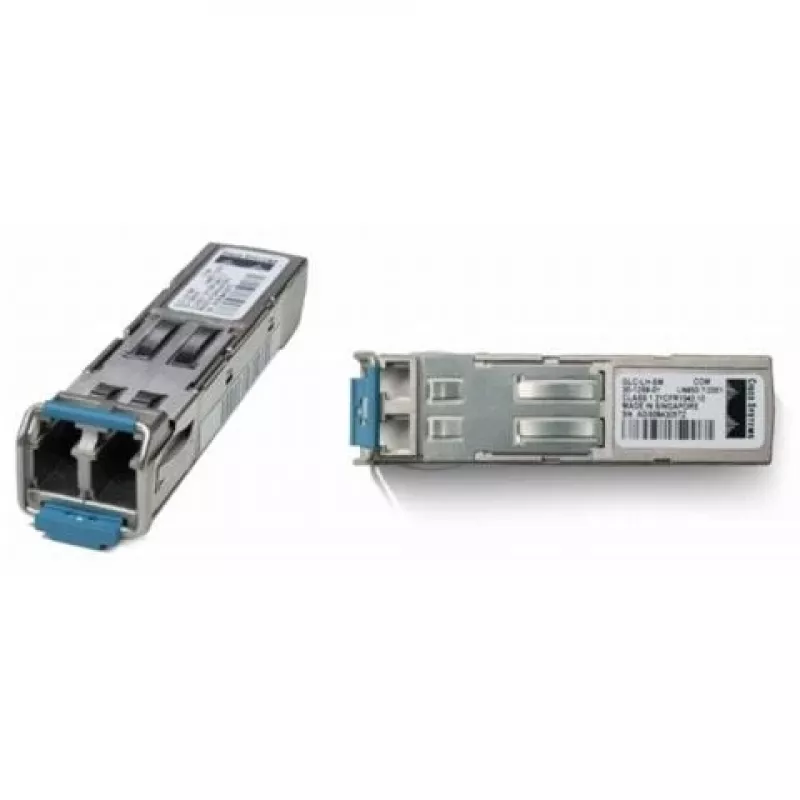

1000BASE-LX/LH tīkla raiduztvērēja modulis Cisco GLC-LX-SM-RGD

Cisco 1000BASE-LX/LH tīkla raiduztvērēja modulis (GLC-LX-SM-RGD) ir karstās nomaiņas Small Form-Factor Pluggable (SFP) ierīce, kas savieno Gigabit Ethernet portu ar optiskās šķiedras tīkliem. Saderīgs ar IEEE 802.3z 1000BASE-LX, tas atbalsta vienmoda šķiedras savienojumus līdz 10 km un daudzmodu šķiedras savienojumus līdz 550 m. Modulis izmanto LC PC optisko savienotāju, darbojas pie viļņa garuma 1310 nm un atbalsta datu pārraides ātrumu 1000 Mbit/s.

Priekšrocības

Raiduztvērējs piedāvā kompaktu, nozarē standarta SFP formas faktoru, kas ir savstarpēji aizvietojams ar saderīgu Cisco aprīkojumu un citām ierīcēm, kuras atbilst tiem pašiem standartiem. Tā atbalsts gan vienmoda, gan daudzmodu šķiedrām padara to elastīgu dažādiem savienojuma attālumiem, savukārt norādītais raidīšanas jaudas diapazons un LC savienotājs nodrošina saderību ar izplatītām optisko šķiedru instalācijām. Tā mazais izmērs un vieglais svars vienkāršo uzstādīšanu un nomaiņu plauktos montējamās un modulārās sistēmās.

Piemērots

• Gigabit Ethernet augšupsaitēm un komutatoru savstarpējiem optisko šķiedru savienojumiem
• Vienmoda šķiedras saitēm līdz 10 km
• Daudzmodu šķiedras saitēm līdz 550 m
• SFP slotu nomaiņai vai jaunināšanai Cisco un saderīgā tīkla aprīkojumā

Galvenās specifikācijas

• Modelis: Cisco GLC-LX-SM-RGD
• Standarts: IEEE 802.3z 1000BASE-LX/LH
• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Maksimālais pārraides attālums: 10000 m (vienmoda), līdz 550 m (daudzmodu)
• Viļņa garums: 1310 nm
• Savienotājs: LC, PC
• Raidīšanas jaudas diapazons: -3 līdz -9,5 dBmW
• Izmēri: 13,4 x 56,5 x 8,5 mm
• Svars: 0,075 kg

Lietošana

Izslēdziet strāvu vai ievērojiet aprīkojuma ražotāja ieteiktās karstās nomaiņas procedūras, pēc tam ievietojiet SFP moduli brīvā Gigabit Ethernet SFP slotā, līdz tas cieši nofiksējas. Pievienojiet LC optiskās šķiedras kabeli modulim, nodrošinot pareizu polaritāti un drošus savienojumus. Konfigurējiet pievienotā komutatora vai maršrutētāja portu atbilstoši 1000BASE-LX darbībai; lielākā daļa sistēmu automātiski vienojas par saiti. Pārraugiet saites statusu un signāla līmeņus, izmantojot ierīces pārvaldības saskarnes, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet vienmoda šķiedru saitēm, kas tuvojas 10 km diapazonam, un daudzmodu šķiedru īsākiem posmiem līdz 550 m. Pirms uzstādīšanas pārbaudiet šķiedras tipu, savienotāju tīrību un polaritāti. Ievērojiet Cisco vai aprīkojuma specifiskās vadlīnijas karstajai nomaiņai, lai izvairītos no darbības pārtraukumiem.
