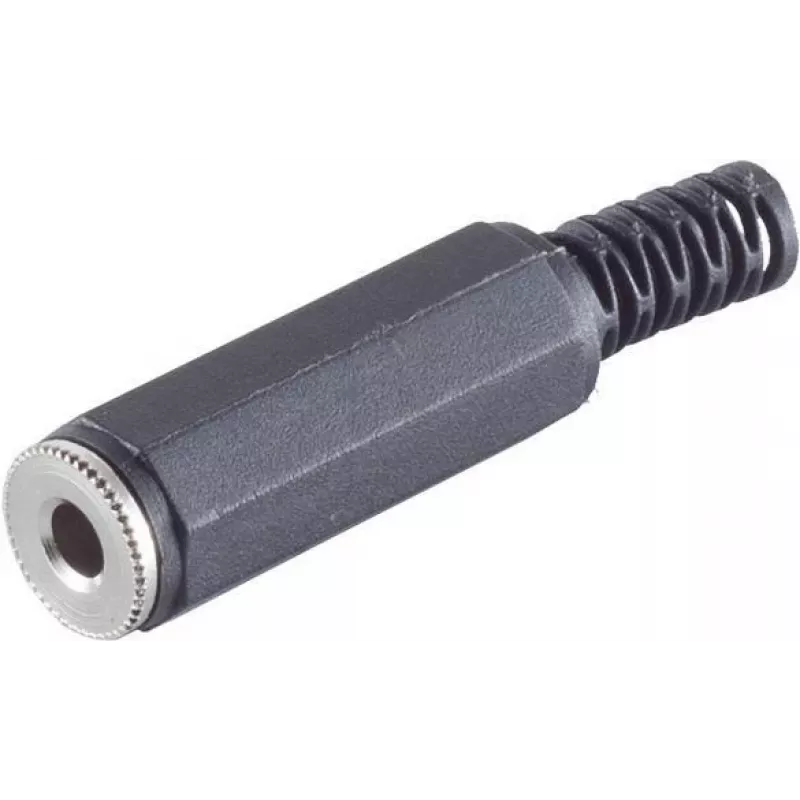

3,5 mm stereo spraudnis ShiverPeaks 22220516 ar plastmasas korpusu

3,5 mm stereo spraudnis ShiverPeaks 22220516 ar plastmasas korpusu ir kompakts TRS audio savienotājs, kas paredzēts stereo signāla pārraidei. Tas nodrošina standarta 3,5 mm spraudņa formas faktoru izturīgā plastmasas korpusā austiņu, pārnēsājamo audio atskaņotāju, skaļruņu un citu papildierīču pievienošanai. Savienotājs ir paredzēts kabeļu terminēšanai, remontam un individuālu audio vadu izgatavošanai, kur nepieciešams mazs, izolēts stereo savienojums.

Priekšrocības

Šis 3,5 mm stereo spraudnis apvieno standartizētu TRS kontaktu izkārtojumu ar vieglu plastmasas korpusu, kas iztur koroziju un samazina kopējo kabeļa svaru. Kompaktais dizains ļauj to izmantot šaurās vietās un ar plānām ierīcēm, savukārt izolētais korpuss palīdz novērst īssavienojumus un uzlabo montāžas ērtumu. Spraudnis ir piemērots vienkāršai lodēšanai vai presēšanai atkarībā no kabeļa veida, nodrošinot uzticamu audio savienojumu gan pagaidu remontam, gan pastāvīgām instalācijām.

Piemērots

• Salauztu austiņu vai ievietojamo austiņu kabeļu remontam
• Individuālu audio vadu terminēšanai pārnēsājamiem atskaņotājiem un viedtālruņiem
• Papildu audio izeju pievienošanai skaļruņiem, automašīnu stereosistēmām vai mikseriem
• DIY audio projektiem un maza apjoma kabeļu ražošanai

Galvenās specifikācijas

• Savienotāja tips: 3,5 mm TRS (stereo) spraudnis
• Korpusa materiāls: plastmasa
• Kontaktu konfigurācija: trīs vadītāju (gals, gredzens, uzmava)
• Lietošana: audio signāla pārraide austiņām un līnijas līmeņa ierīcēm
• Izmērs: standarta 3,5 mm mini ligzdas formas faktors

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku un atdalot vadītājus galam, gredzenam un uzmavai. Pirms elektrisko savienojumu veikšanas uzvelciet uz kabeļa nepieciešamo spriegojuma samazināšanas elementu vai korpusa daļas. Pielodējiet vai presējiet vadītājus pie atbilstošajiem kontaktiem saskaņā ar TRS vadu pievienošanas shēmu: gals kreisajam kanālam, gredzens labajam kanālam un uzmava zemei. Pēc drošu elektrisko savienojumu nodrošināšanas salieciet plastmasas korpusu un nostipriniet to, lai nodrošinātu spriegojuma samazināšanu un izolāciju. Pārbaudiet samontēto kabeli ar piemērotu audio avotu un austiņām vai skaļruni, lai apstiprinātu pareizu kanālu maršrutēšanu un nepārtrauktību.

Ieteikumi

Izmantojiet spraudni ar ekranētu piemērota diametra audio kabeli, lai saglabātu signāla kvalitāti un samazinātu traucējumus. Kad vien iespējams, izmantojiet pareizu spriegojuma samazināšanu un termiski saraušanās caurulītes, lai aizsargātu lodējuma savienojumus. Pirms galīgās montāžas pārbaudiet pareizu vadu savienojumu ar multimetru, lai izvairītos no īssavienojumiem un kanālu apvērsuma.
