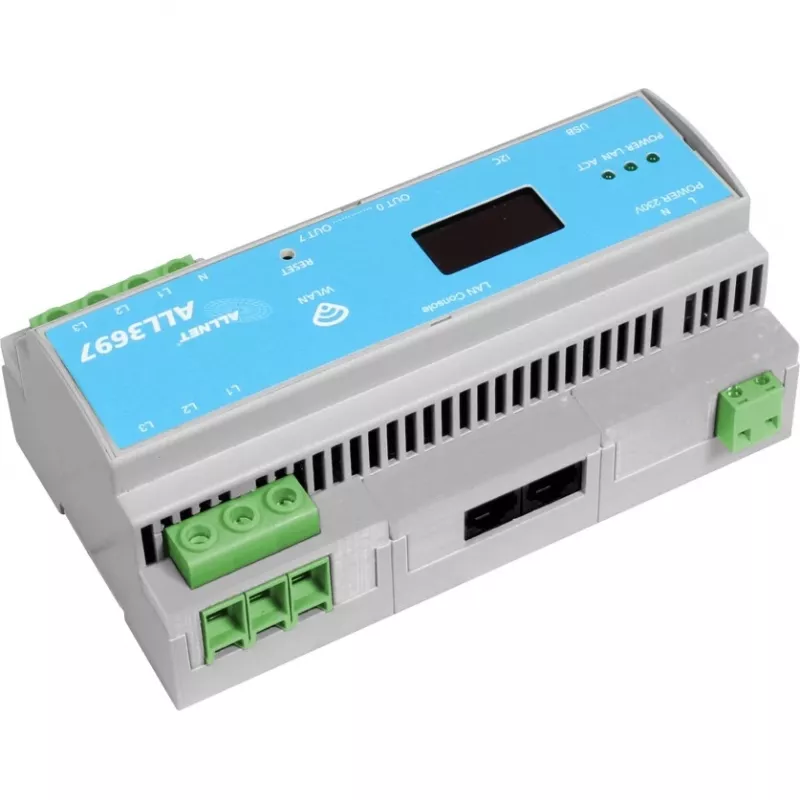

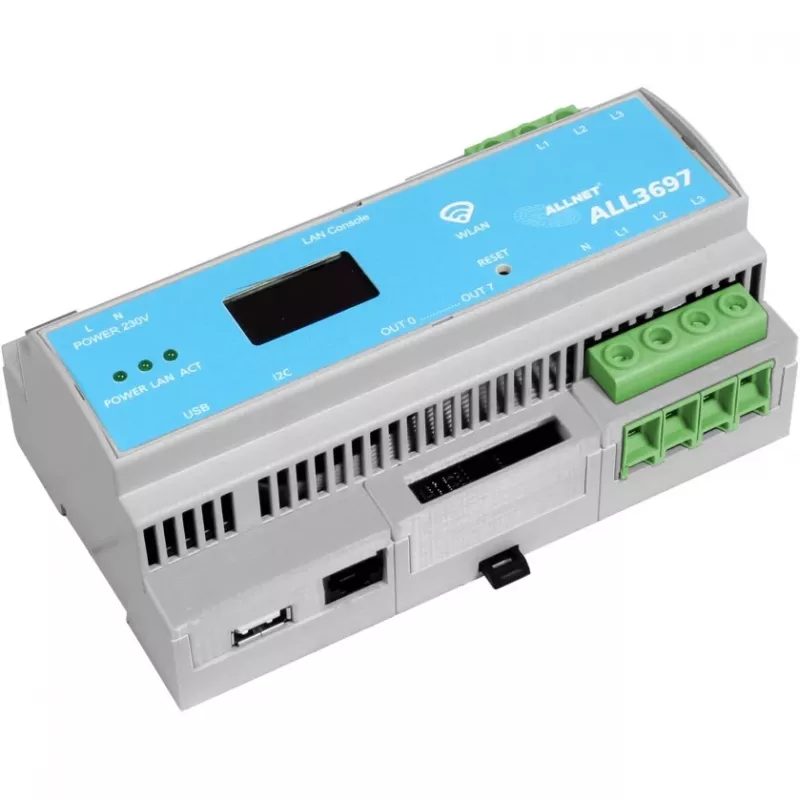

3 fāžu jaudas mērītājs ALLNET ALL3697-32A — 32 A, S0 impulsu izeja, indukcijas mērījums

ALLNET ALL3697-32A ir 3 fāžu jaudas mērītājs, kas paredzēts elektroenerģijas mērīšanai trīsfāžu instalācijās ar maksimālo strāvu 32 A. Mērītājs izmanto indukcijas mērīšanas principu, lai nodrošinātu uzticamu aktīvās enerģijas monitoringus, un tam ir S0 impulsu izeja savienošanai ar ēku vadības sistēmām, enerģijas reģistratoriem vai datu koncentratoriem. Kompaktā forma un DIN sliedei piemērotais korpuss padara to piemērotu dzīvojamo māju sadales skapjiem un vieglās komerciālās elektriskās panelēs, kur nepieciešama skaidra enerģijas uzskaite.

Priekšrocības

Indukcijas mērīšanas metode nodrošina stabilus aktīvās enerģijas rādījumus bez sarežģītiem digitāliem sensoriem, samazinot uzņēmību pret noteikta veida elektriskiem traucējumiem. Iebūvētā S0 impulsu izeja ļauj vienkārši integrēt ar ārēju monitoringa un automatizācijas aprīkojumu impulsu skaitīšanai un kumulatīvai enerģijas reģistrācijai. Ierīce atbalsta trīsfāžu mērījumus vienā kompaktā modulī, vienkāršojot instalāciju standarta elektriskajos skapjos un samazinot atsevišķu mērītāju skaitu, kas nepieciešami daudzfāžu ķēdēm.

Piemērots

• Dzīvojamo māju sadales skapjiem visas mājas vai atsevišķu ķēžu enerģijas monitoringam
• Vieglām komerciālām telpām, piemēram, maziem birojiem, veikaliem un kafejnīcām
• Integrācijai ar ēku vadības sistēmām un enerģijas reģistratoriem, izmantojot S0 impulsu ieeju
• Lietojumiem, kur nepieciešams kompakts trīsfāžu mērījums līdz 32 A

Galvenās specifikācijas

• Mērījumu veids: trīsfāžu aktīvā enerģija (indukcijas mērījums)
• Maksimālā nepārtrauktā strāva: 32 A katrai fāzei
• Impulsu izeja: S0 impulsu saskarne enerģijas impulsiem
• Montāža: DIN sliedei piemērots korpuss elektriskajiem skapjiem
• Displejs: integrēts mehāniskais vai elektroniskais enerģijas skaitītājs (parādīts priekšpusē)
• Savienojums: skrūvju spailes fāzes un nulles vadītājiem

Lietošana

Uzstādiet mērītāju uz DIN sliedes elektriskajā panelī un pievienojiet trīs fāžu vadītājus un nulli saskaņā ar ražotāja sniegto elektroinstalācijas shēmu. Pārliecinieties, ka nominālā strāva nepārsniedz 32 A katrai fāzei un mērītājs tiek barots no atbilstošas sprieguma sistēmas. Konfigurējiet ārējo monitoringa ierīci, lai tā uztvertu S0 impulsus, ja nepieciešama kumulatīva enerģijas reģistrācija; S0 izeja izstaro standartizētus impulsus, kas atbilst izmērītajai enerģijai, tāpēc saderīgs impulsu skaitītājs vai enerģijas reģistrators var tos pārvērst kWh vērtībās. Ievērojiet vietējos elektriskos noteikumus un atvienojiet strāvu pirms elektroinstalācijas darbiem.

Ieteikumi

Lai iegūtu precīzus ilgtermiņa rādījumus, uzstādiet mērītāju sausā, vēdināmā elektriskajā skapī, prom no tiešiem siltuma avotiem un spēcīgiem elektromagnētiskiem traucējumiem. Integrējot ar ēku automatizāciju, pārbaudiet impulsu frekvenci un elektroinstalācijas polaritāti, lai nodrošinātu pareizu kumulatīvo enerģijas uzskaiti.
