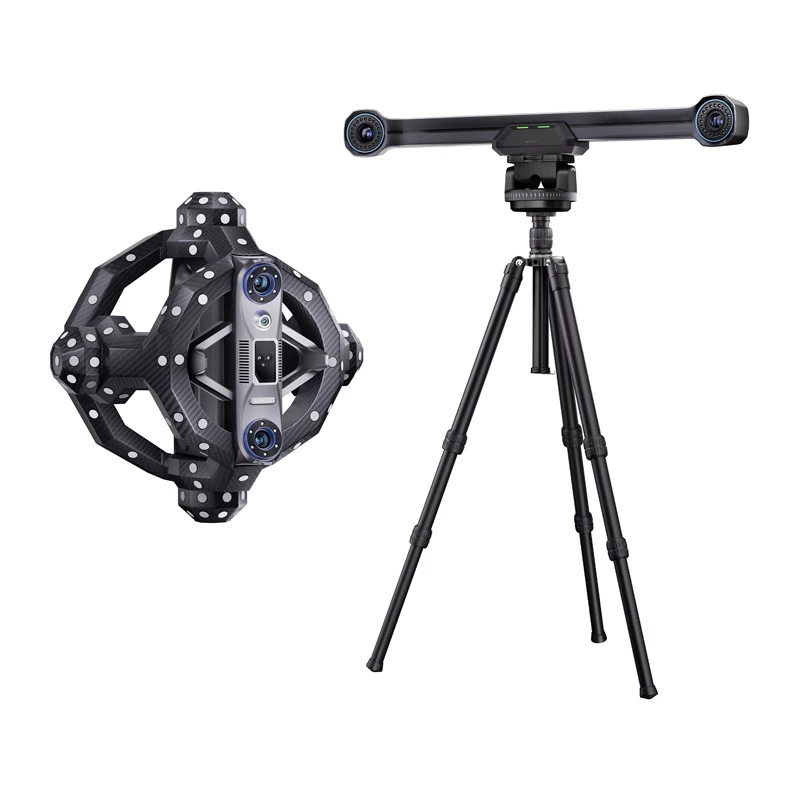

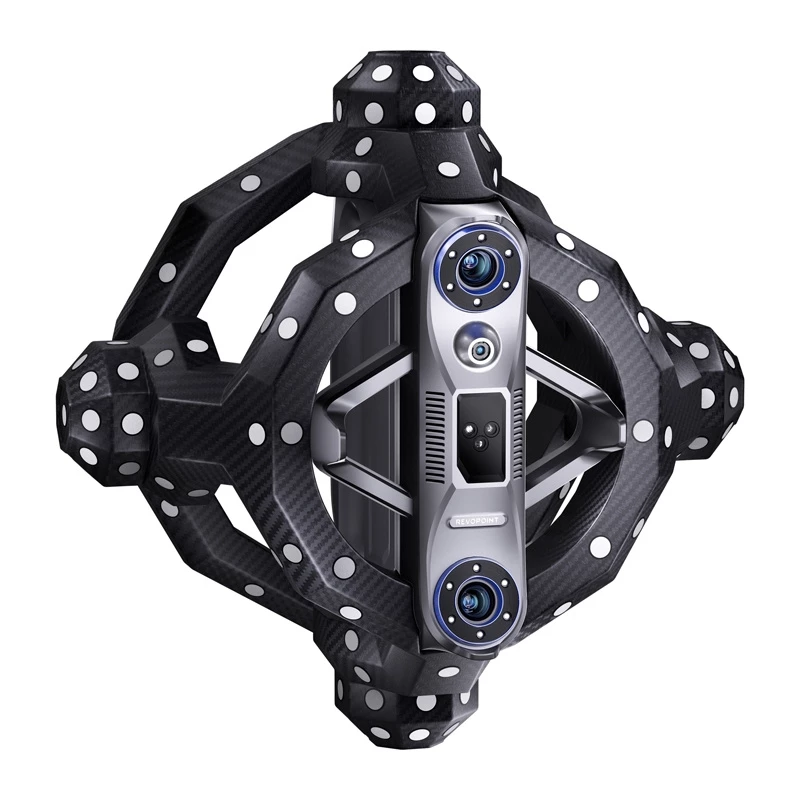

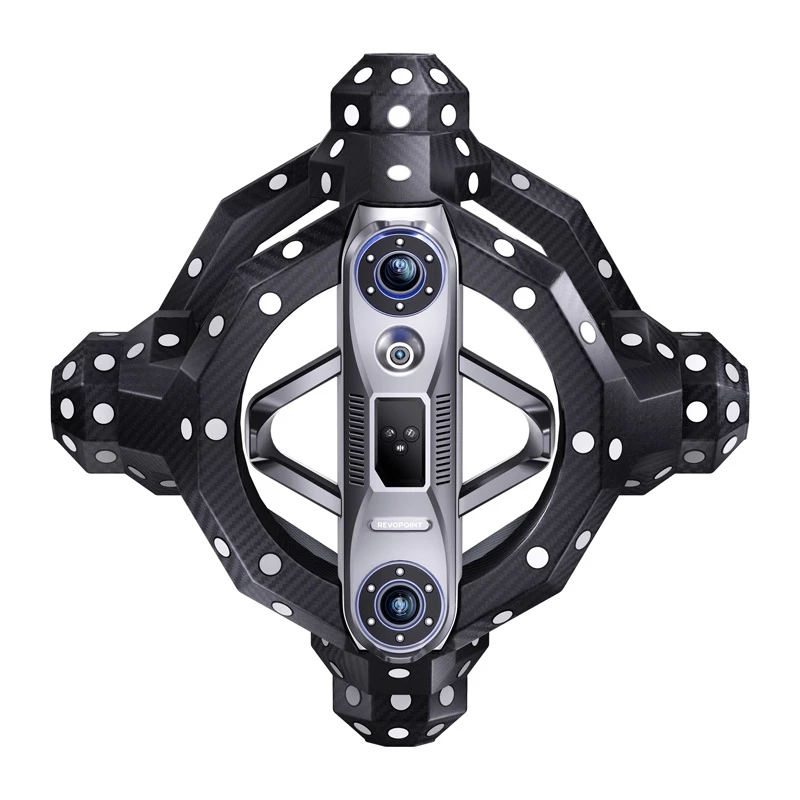

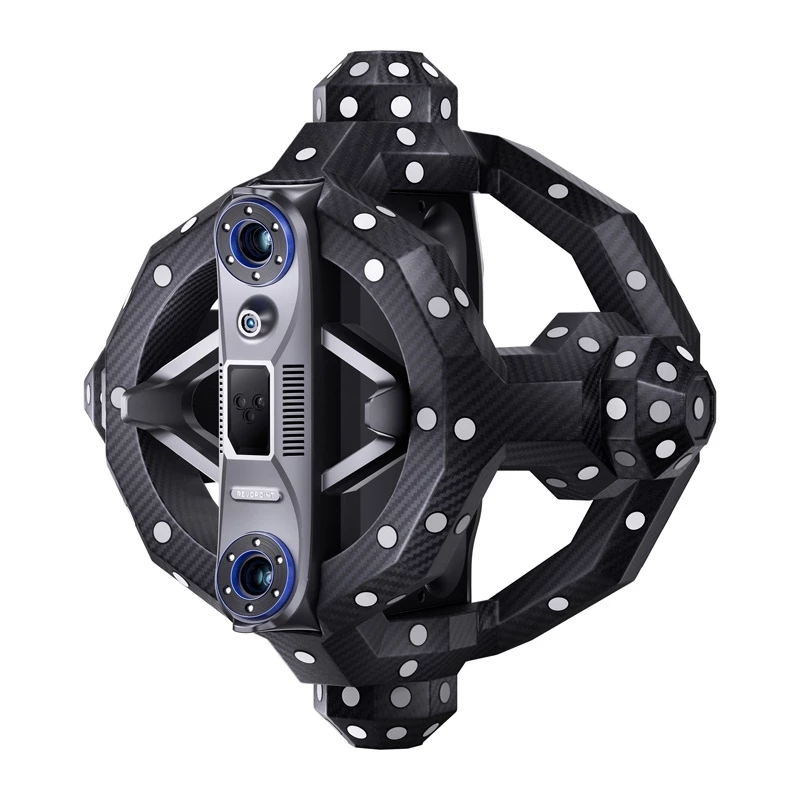

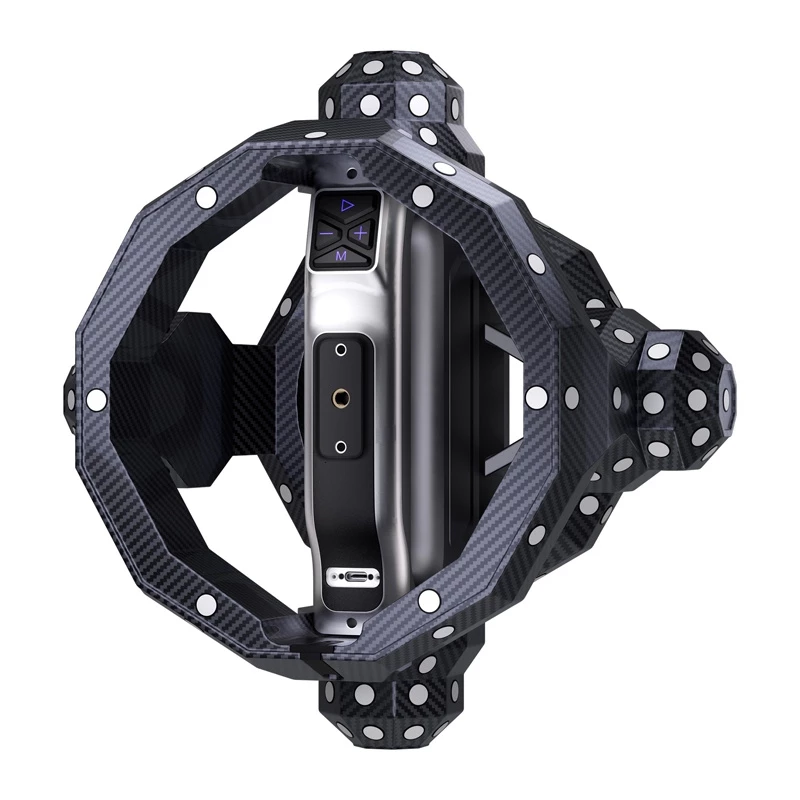

Revopoint Trackit optiskais 3D skeneris
Metroloģijas precizitāte, pilnīga mobilitāte un vieda reāllaika objektu izsekošana — Revopoint Trackit ir visaptveroša 3D skenēšanas sistēma, kas apvieno 0,02 mm precizitātes optisko skeneri ar uzlabotu telpiskās izsekošanas ierīci. Tā paredzēta inženieriem, CAD dizaineriem, kvalitātes kontroles speciālistiem un rūpniecības uzņēmumiem. Trackit nodrošina ātru, stabilu un atkārtojamu gan mazu detaļu, gan lielu objektu skenēšanu — bez nepieciešamības pēc marķieriem. Integrēta automātiskās kalibrēšanas sistēma, viedie kardāni un īpašā Revo Trackit programmatūra nodrošina augstu precizitāti un ērtības dažādās mērījumu vidēs.
Precizitāte bez kompromisiem
Revopoint Trackit piedāvā mērījumu precizitāti 0,02 mm un punktu attālumu līdz 0,05 mm, ļaujot kartēt pat vissīkākās virsmas detaļas. Par mērījumiem atbild dziļuma kameru komplekts, ko atbalsta zilie lāzeri (30 līnijas un viena atsevišķa līnija), nodrošinot augstu precizitāti un stabilitāti. Iegūtos datus var eksportēt populāros formātos, piemēram, PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX, turpmākai izmantošanai projektēšanas un inženierijas programmatūrā.
Ātrums un vienmērīga darbība
Sistēma sasniedz skenēšanas ātrumu līdz 1 500 000 punktiem sekundē, nodrošinot efektīvu objekta digitalizāciju. Pateicoties viedai skenera kustības izsekošanai telpā, varat strādāt vienmērīgi — bez marķieriem un bez nepieciešamības saglabāt perfekti fiksētu pozīciju. Track Scan režīms ļauj reāllaikā reģistrēt skenera pozīciju un leņķi, nodrošinot precīzu punktu mākoņu sapludināšanu pat dinamisku kustību laikā.
Automātiskā kalibrēšana
Revopoint Trackit optiskais 3D skeneris novērš sarežģītu uzstādīšanu, izmantojot divus kardānus ar automātisko kalibrēšanu (Dual-Axis Gimbal System). Izsekotājs un skeneris automātiski pielāgo savu pozīciju viens pret otru, nodrošinot konsekventu mērījumu sistēmas ģeometriju. Kalibrēšanas procesu var sākt tieši programmatūrā — sistēma automātiski atpazīst kalibrēšanas masīvus un sinhronizē kameras parametrus.
Gatavs darbam jebkurā situācijā
Gan skeneris, gan izsekotājs ir izgatavoti no viegliem, bet izturīgiem materiāliem — oglekļa šķiedras rāmis un polikarbonāta korpuss nodrošina izturību pret mehāniskiem bojājumiem un ilgu kalpošanas laiku. Ierīces sver attiecīgi 1,2 kg un 1,8 kg, darbojas temperatūras diapazonā no 0 līdz 40 °C, un tās var viegli uzstādīt uz komplektā iekļautajiem statīviem. Visu komplektu pārvadāsit speciālos pārvadāšanas koferos ar riteņiem, tāpēc komplekts saglabā pilnīgu mobilitāti un ir gatavs lietošanai gan metroloģijas laboratorijā, gan rūpnieciskā vidē vai darbnīcā.
Daudzpusīgi skenēšanas režīmi
Revopoint Trackit piedāvā vairākus darba režīmus, kas piemēroti dažādiem mērījumu scenārijiem. Track Scan režīmā skenēšana notiek reāllaikā bez marķieriem, kas labi darbojas maziem un vidējiem objektiem. Multi-Position Scan ļauj lielus modeļus, piemēram, virsbūves daļas vai mašīnu detaļas, sadalīt sekcijās un automātiski apvienot vienotā punktu mākonī. Sarežģītām virsmām ir pieejams Marker Scan režīms, izmantojot magnētiskos vai pašlīmējošos marķierus, lai palielinātu nolasījuma stabilitāti. Neatkarīgi no izvēlētā režīma, pabeigtos modeļus var saglabāt populāros PLY, OBJ, STL, ASC, 3MF, GLTF vai FBX formātos izmantošanai CAD, CAM un 3D programmās.
Revo Trackit uzlabotā programmatūra
Revo Trackit lietojumprogramma ir centrs visa skenēšanas procesa pārvaldībai. Tā ļauj automātiski pielāgot dziļuma kameru ekspozīcijas un reāllaikā skatīt attālumu un savākto punktu kvalitāti. Tā arī ļauj pauzēt skenēšanu, pārbaudīt tās gaitu un jebkurā laikā atsākt darbu. Sistēma automātiski sapludina punktu mākoņus un ģenerē modeļa režģi, kas paātrina galīgā faila sagatavošanu. Kad skenēšana ir pabeigta, varat viegli ģenerēt 3D modeli, veikt pamata režģa apstrādi un eksportēt datus izvēlētajā formātā.
Profesionāli pielietojumi
Revopoint Trackit ir paredzēts inženierijas, rūpniecības un dizaina lietojumiem. Sistēma ir ideāli piemērota kvalitātes kontrolei un metroloģijai, ļaujot veikt precīzu ģeometrijas analīzi un detaļu formu kartēšanu. Tā ir arī novērtēts rīks reversajā inženierijā, ļaujot digitalizēt detaļas bez tehniskās dokumentācijas. Tas paver plašas iespējas prototipēšanā un CAD projektēšanā, atvieglojot reālu objektu pārnešanu digitālajā vidē. Ar atbalstu objektiem no 10 mm līdz 6 m izmērā, Revopoint Trackit tiek izmantots rūpniecībā, kā arī tehniskajā izglītībā vai zinātniskajos pētījumos, piedāvājot augstu precizitāti un elastīgu darbību.
Aprīkojums, kas gatavs vairāk
Lai pilnībā izmantotu Revopoint Trackit iespējas, ieteicama konfigurācija, kas ietver Windows 10 vai 11 (64 bitu), 12. paaudzes Intel Core i9 procesoru vai jaunāku, 64 GB RAM un NVIDIA RTX 4060 grafisko karti ar 8 GB VRAM vai augstāku. Ierīce darbojas tikai ar x86_64 arhitektūru un prasa savienojumu caur USB 3.0 vai jaunāku, lai nodrošinātu atbilstošu pārraides stabilitāti un vienmērīgu apstrādi skenēšanas laikā.
Komplektācija:
- Izsekotājs
- Skeneris
- Kardāns automātiskai izsekotāja kalibrēšanai (divu asu)
- Kardāns automātiskai skenera kalibrēšanai (divu asu)
- Statīvs izsekotājam
- Statīvs skenerim
- Statīvs kalibrēšanas platei
- Skenera adapteris
- Kalibrēšanas plate
- Kalibrēšanas stabs
- Barošanas bloks
- PC kabelis
- Skenera kabelis
- Skenera kardāna kabelis
- Izsekotāja kardāna kabelis
- Kabeļu saites
- Magnētiskie marķieri
- Enkura bloks (magnētisks)
- Pozicionēšanas paklājs
- USB atmiņas zibatmiņa
- Transportēšanas koferis izsekotājam (ar riteņiem)
- Transportēšanas koferis skenerim (ar riteņiem)
- Ātrās uzsākšanas rokasgrāmata, sertifikāts un garantijas karte
Vispārīgi
| Ražotājs | Revopoint |
|---|---|
| Modelis | TRACKIT |
Skeneris
| Viena kadra precizitāte | 0,02 mm |
|---|---|
| Attālums starp punktiem (pēc punktu mākoņu sapludināšanas) | līdz 0,05 mm |
| Skenēšanas ātrums | līdz 1 500 000 punktiem/sekundē |
| Gaismas avots | 30 zilas lāzera līnijas + 1 atsevišķa zila lāzera līnija |
| Darba diapazons | 200 - 400 mm |
| Viena skenējuma laukums (minimālais attālums) | 160 × 70 mm pie 200 mm |
| Viena skenējuma laukums (maksimālais attālums) | 320 × 215 mm pie 400 mm |
| Svars | 1,2 kg |
| Izmēri | 295 × 295 × 205 mm |
| Darba temperatūras diapazons | 0 līdz 40 °C |
| Atbalstītie izvades formāti | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiāls | Rāmis: oglekļa šķiedra Korpuss: polikarbonāts |
Izsekotājs
| Ieteicamais objektu izmēru diapazons | 0,01 - 6 m |
|---|---|
| Tilpuma precizitāte (izsekošanas sistēma) | 0,025 mm + 0,04 mm × L (m) |
| Darba diapazons | 1500 - 4000 mm |
| Minimālais izsekošanas kadrs | 1304 × 1067 mm pie 1500 mm |
| Maksimālais izsekošanas kadrs | 3260 × 2845 mm pie 4000 mm |
| Izsekošanas tilpums | 11 m³ |
| Svars | 1,8 kg |
| Izmēri | 686 × 115 × 111 mm |
| Izsekošanas joslas platums | Infrasarkanais |
| Lietotāja atkārtota kalibrēšana | Automātiskā kalibrēšana. Izsekotājam ir automātiska kardāna kalibrēšanas sistēma; skenerim nepieciešama manuāla kalibrēšana. |
| Atbalstītie piederumi | Kalibrēšanas plate, kalibrēšanas stabs, divu asu kardāns automātiskai kalibrēšanai, enkura bloks, liels rotējošais galds |
Lietošanas norādījumi
Turiet skeneri nekustīgi un pārvietojiet to ap objektu, lai uztvertu visas redzamās virsmas, saglabājot nemainīgu attālumu un pārklājošas kustības uzticamai izlīdzināšanai. Izmantojiet ierīces izlīdzināšanas rīkus vai pievienoto programmatūru, lai reģistrētu vairākus skenējumus un ģenerētu tīru režģi. Eksportējiet iegūto punktu mākoni vai režģi uz sev vēlamo 3D apstrādes vai CAD programmatūru turpmākai analīzei, salīdzināšanai vai modelēšanai.
Ieteikumi
Lai iegūtu labākos rezultātus, skenējiet izkliedētā, stabilā apgaismojumā un uzklājiet pagaidu matējošo aerosolu vai pulveri uz ļoti atstarojošām vai caurspīdīgām virsmām. Veiciet pārklājošas kustības dažādos leņķos, lai nodrošinātu pilnīgu pārklājumu, un izmantojiet skenera izlīdzināšanas funkcijas, lai samazinātu artefaktus pirms režģa ģenerēšanas un eksportēšanas.
