3D skeneris Creality Sermoon P1 — galda 3D skenēšanas ierīce

Creality Sermoon P1 3D skeneris

Creality Sermoon P1 ir progresīvs, profesionāls 3D skeneris, kas apvieno precizitāti līdz 0,02 mm ar ļoti ātru skenēšanu. Pateicoties tā hibrīdajai 22 + 7 + 1 zilā lāzera līniju sistēmai un dubultajai NIR strukturētajai gaismai, tas precīzi kartē gan lielus elementus, gan smalkas detaļas vai dziļus caurumus – tas labi darbojas ar objektiem no 5 mm³ līdz 4000 mm³. Iebūvētais Qualcomm 8 kodolu procesors, Adreno 740 GPU, 24 GB RAM un 256 GB ROM ļauj skenēt un apstrādāt modeļus pat bez datora. Varat arī izvēlēties no 3 darbības režīmiem. Tā ir mobila, pilnīga rīka profesionālai inženierijai, kvalitātes kontrolei un objektu digitalizācijai – gatava lietošanai birojā, ražošanas zālē un laukā.

Hibrīdā skenēšanas sistēma – lielāka precizitāte, labāki rezultāti

Sermoon P1 izmanto hibrīdu gaismas avotu: 22 krusteniskas lāzera līnijas ātrai lielu elementu ģeometrijas uztveršanai, 7 paralēlas līnijas precīzai detaļu kartēšanai un 1 līniju dziļu caurumu skenēšanai. To papildina dubultā NIR strukturētā gaisma, kas ļauj ātri skenēt lielākus objektus un cilvēku figūras, neizmantojot marķierus. Šī konfigurācija ļauj pielāgot darbības režīmu materiālam, izmēram un skenējamā elementa sarežģītībai, nodrošinot pilnīgu pārklājumu gan lielām virsmām, gan sarežģītām struktūrām.

Trīs darbības režīmi – brīvība visos apstākļos

Sermoon P1 piedāvā trīs darbības režīmus. Atsevišķais režīms ļauj skenēt bez datora pieslēgšanas, ar ātrumu līdz 60 FPS. Bezvadu PC izmanto Wi-Fi ātrai un stabilai datu pārraidei, ļaujot strādāt bez kabeļiem. Vadu PC režīmā ierīce sasniedz maksimālo veiktspēju (līdz 100 FPS) – tas ir risinājums visprasīgākajiem rūpnieciskajiem projektiem.

Precizitāte, uz kuru varat paļauties

Precizitāte līdz 0,02 mm (lāzers) un 0,075 mm (infrasarkanais), kā arī tilpuma precizitāte 0,02 mm + 0,06 mm/m garantē atkārtojamus un uzticamus rezultātus profesionālos lietojumos, piemēram, reversajā inženierijā un kvalitātes kontrolē. 3D izšķirtspēja diapazonā no 0,05–2 mm (lāzers) un 0,1–2 mm (NIR) ļauj kartēt gan smalkas detaļas, gan lielākus cietķermeņus ar augstu datu kvalitāti. Šis precizitātes līmenis nodrošina analīzi, projektēšanu un pārbaudi bez kompromisiem.

Dziļu caurumu un grūti pieejamu vietu skenēšana

Vienas lāzera līnijas režīms ir optimizēts lietošanai dziļos caurumos, šaurās spraugās un padziļinājumos. Ierīce atbalsta caurumu skenēšanu ar dziļuma un diametra attiecību līdz 5:1, ļaujot uztvert 3D datus no vietām, kas ir nepieejamas daudziem standarta skeneriem. Praksē tas nozīmē pilnīgāku mehānisko komponentu modeli, precīzākas pārbaudes un labāku atbalstu projektēšanas un analīzes procesiem.

Reāllaika veiktspēja – līdz 100 FPS un miljoniem punktu sekundē

Lāzera režīma skenēšana sasniedz ātrumu līdz 60 FPS atsevišķā režīmā un līdz 100 FPS PC režīmā. Infrasarkanais režīms piedāvā līdz 18 FPS (atsevišķais) un 30 FPS (PC). Turklāt vadu režīmā ierīce uztver līdz 1 740 000 punktiem/s (22 zilās lāzera līnijas) vai pat 6 881 000 punktiem/s (NIR). Šāds liels datu vākšanas ātrums nodrošina vienmērīgu reāllaika rekonstrukciju, stabilu izsekošanu un īsāku projekta pabeigšanas laiku – pat ar sarežģītiem un prasīgiem objektiem.

Neatkarīga darbība bez datora – jaudīgi komponenti iebūvēti

Sermoon P1 integrē 8 kodolu Qualcomm 8 kodolu 3 (36 GHz) procesoru, Adreno 740 GPU un FPGA mikroshēmu, kas nodrošina ātru skenēšanu un datu apstrādi bez nepieciešamības pieslēgties datoram. Turklāt 24 GB LPDDR5X RAM nodrošina lielu joslas platumu un zemu latentumu, savukārt 256 GB UFS 4.0 krātuve paātrina failu saglabāšanu un pārsūtīšanu. Jums ir arī iebūvēta programmatūra, kas atbalsta kalibrēšanu, skenēšanu, punktu mākoņu sapludināšanu, sietu rediģēšanu un vairāku skenējumu apvienošanu, ļaujot pabeigt modeļa apstrādi tieši ierīcē.

Inovatīva 4 lēcu sistēma – precizitāte un plašs redzes lauks

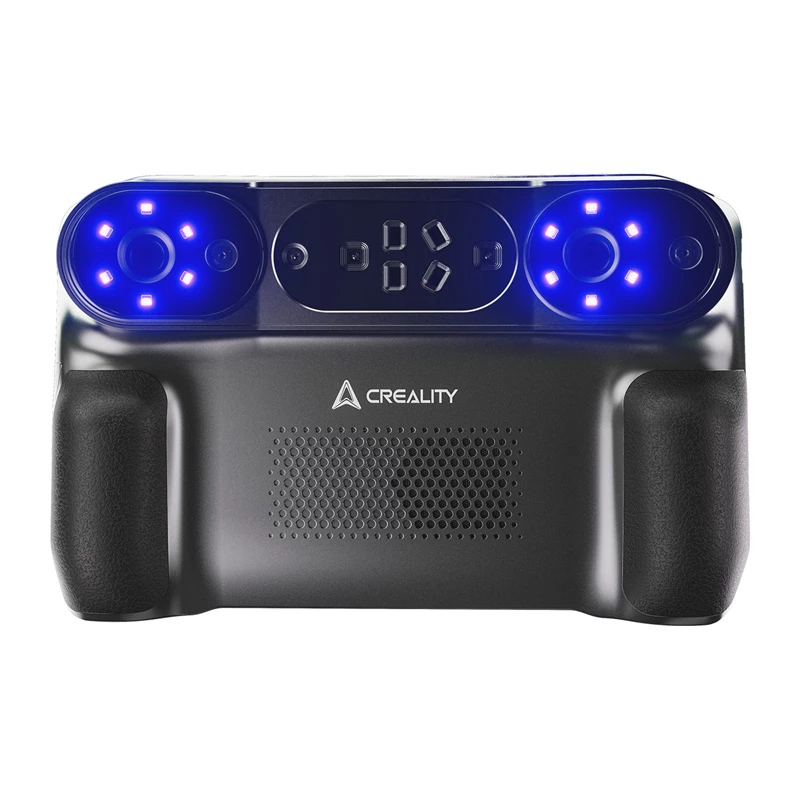

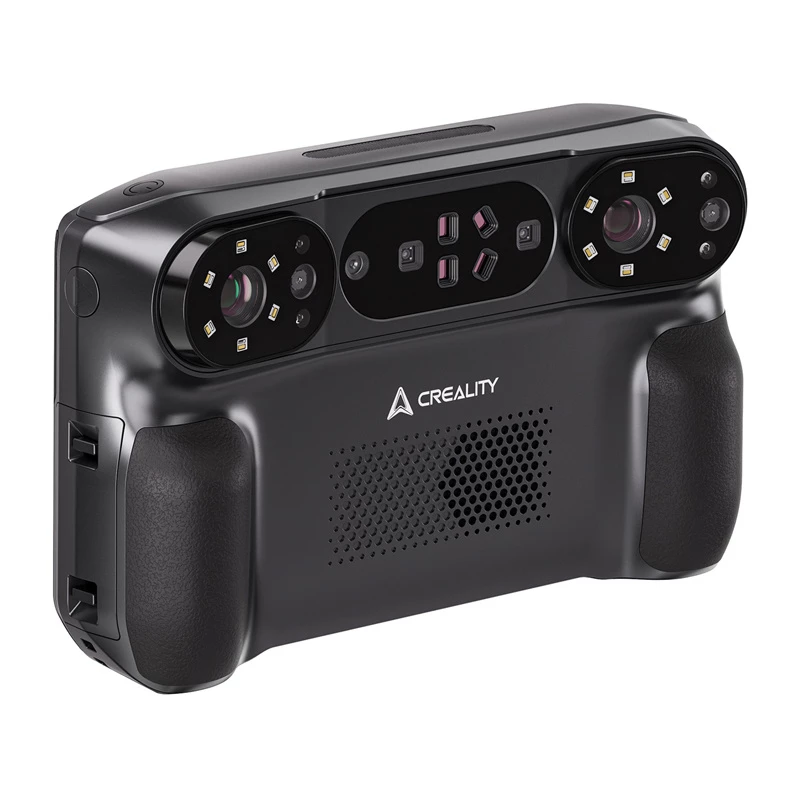

Skeneris ir aprīkots ar 4 lēcu sistēmu – tas piedāvā augstas izšķirtspējas lēcas, kas koplietotas ar zilo lāzeru, un platleņķa lēcas. Šis risinājums samazina nepieciešamību pēc marķieriem, uzlabo izsekošanas stabilitāti un paātrina darbu ar lieliem objektiem – ieskaitot cilvēku figūru skenēšanu.

Mobilitāte, ergonomika un nepārtraukta barošana

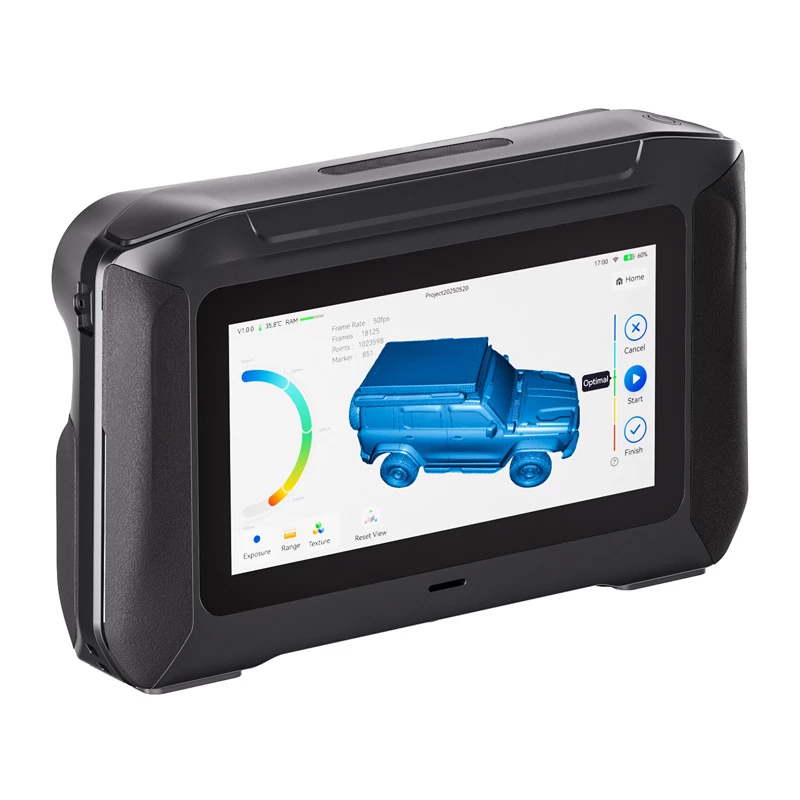

Skeneris sver 830 g un ir aprīkots ar 6 collu Full HD skārienekrānu ar 160° skata leņķi, kas nodrošina skaidru, spilgtu attēlu pat ārpus telpām. Divas noņemamas baterijas ar neatkarīgiem USB-C portiem (katra 3300 mAh) nodrošina ilgstošu darbu laukā, un ātrā 65 W PD 3.0 uzlāde ļauj sasniegt 80% aptuveni 50 minūtēs. Inteliģenta enerģijas taupīšanas sistēma, kas automātiski aktivizē miega režīmu, arī nodrošina efektīvu, energoefektīvu darbību. Turklāt iebūvētais Wi-Fi 7 modulis piedāvā līdz pat 4,8× lielāku ātrumu nekā Wi-Fi 6 un, apvienojumā ar bezzudumu saspiešanas algoritmiem, nodrošina ātru, drošu un stabilu savienojumu. Ievērības cienīgs ir arī ērtais rokturis un iekļautais futrālis, kas ļauj droši transportēt skeneri un tā piederumus.

Plašs skenēšanas diapazons

Ierīce ļauj skenēt gan mazus objektus ar izmēriem 5 × 5 × 5 mm, gan ļoti lielus objektus līdz 4000 × 4000 × 4000 mm. Tas padara to ideāli piemērotu dažādiem scenārijiem – jūs varat viegli digitalizēt monētas, figūriņas, skulptūras, mehāniskās daļas un pat cilvēkus un transportlīdzekļus. Maksimālais redzes lauks lāzera režīmā ir 380 × 365 mm pie 550 mm, un infrasarkanajā režīmā tas ir pat 1245 × 754 mm pie 1000 mm, kas ļauj noskenēt visu cilvēka figūru aptuveni minūtes laikā. Lielāks FOV arī samazina nepieciešamību pēc marķieriem un uzlabo izsekošanas stabilitāti, strādājot ar lieliem objektiem.

Labi darbojas uz sarežģītām virsmām un strādājot laukā

Sermoon P1 spēj tikt galā ar melnām un metāla virsmām bez nepieciešamības pēc matējošiem aerosoliem. Turklāt sistēma efektīvi darbojas apgaismojuma apstākļos līdz 100 000 luksiem (vienas līnijas un 22 krustenisko līniju režīmi), līdz 50 000 luksiem (7 līnijas) vai līdz 30 000 luksiem NIR režīmā. Tas ļauj veiksmīgi izmantot ierīci dažādos vides apstākļos gan ražošanas zālē, gan laukā.

Reālistiskas tekstūras un globālais aizvars

Iebūvētā RGB kamera ar globālo aizvaru un 12 LED (zilas un baltas) nodrošina precīzu objektu tekstūru un krāsu skenēšanu. Krāsu kartēšanu apstrādā Qualcomm ISP mikroshēma ar progresīviem algoritmiem, kas nodrošina precīzu, piesātinātu toņu un virsmas detaļu atveidi. Tas padara Sermoon P1 ideāli piemērotu mākslas darbu arhivēšanai, darbam radošajā industrijā vai reālistisku modeļu izveidei vizualizācijai.

Stabila skenēšana, pateicoties AI

Skeneris izmanto uz AI balstītu temperatūras kompensācijas algoritmu, kas, apvienojumā ar optimizētu termisko dizainu, nodrošina stabilu, uzticamu darbību neatkarīgi no apstākļiem. Sistēma minimizē temperatūras ietekmi uz mērījumiem, saglabājot rezultātu stabilitāti un atkārtojamību pat ilgstošu skenēšanas sesiju laikā. Tas ir īpaši noderīgi profesionālos lietojumos, piemēram, reversajā inženierijā vai kvalitātes kontrolē, kur datu konsekvencei ir izšķiroša nozīme.

Programmatūra, kas pielāgota jūsu vajadzībām

Skeneris darbojas ar CrealityScan programmatūru, kas pieejama Windows un macOS. Turklāt skenēšanas datus var netraucēti eksportēt un importēt populārās inženierijas, pārbaudes un projektēšanas programmās, piemēram, QuickSurface, Geomagic Design X, Siemens NX, CATIA, Creo, SolidWorks, Maya, 3DMax, Rhino, Cinema4D, ZBrush, Meshmixer, Mudbox, Meshlab, Unreal Engine, Fusion 360 un Blender. Šāda plaša savietojamība padara Sermoon P1 viegli integrējamu esošajās darbplūsmās automobiļu, ražošanas, reversās inženierijas, kvalitātes pārbaudes un mākslas digitalizācijas nozarēs.

Komplektā iekļauts

• Creality Sermoon P1 3D skeneris x1
• Augstas precizitātes stikla kalibrēšanas plāksne x1
• USB-C 3.0 kabelis (2 m) x1
• Strāvas adapteris ar adapteriem x1
• D6 mm atstarojošie marķieri x10
• D3 mm atstarojošie marķieri x10
• Rezerves baterija x1
• Tīrīšanas lupatiņa x1
• Kakla siksna x1
• Ātrās lietošanas pamācība, atbilstības deklarācija un garantijas karte x1
• Pārnēsāšanas futrālis x1

Kā lietot

Novietojiet Creality Sermoon P1 uz stabilas virsmas vai turiet to aiz ergonomiskā roktura rokas skenēšanai. Izvēlieties skenēšanas režīmu, kas atbilst jūsu darbplūsmai: atsevišķais režīms skenēšanai un apstrādei ierīcē, bezvadu PC režīms bezkabeļu pārsūtīšanai uz datoru vai vadu PC režīms maksimālai veiktspējai. Izvēlieties lāzera vai NIR strukturēto gaismu un atbilstošo līniju konfigurāciju atkarībā no objekta izmēra un virsmas īpašībām; izmantojiet vienas līnijas režīmu, lai sasniegtu dziļus caurumus vai šauras spraugas. Kalibrējiet skeneri ar piegādāto augstas precizitātes stikla kalibrēšanas plāksni, kad to pieprasa iebūvētā programmatūra, pēc tam veiciet priekšskatījuma skenēšanu, lai apstiprinātu izlīdzināšanu un pārklājumu pirms galīgās datu kopas uztveršanas. Izmantojiet iebūvētos programmatūras rīkus, lai sapludinātu punktu mākoņus, rediģētu sietus un eksportētu modeļus formātos, kas saderīgi ar izplatītām CAD, pārbaudes un 3D programmatūrām.

Ieteikumi

Lai iegūtu labākos rezultātus, izvēlieties lāzera līniju konfigurācijas mazām detaļām un augstas precizitātes detaļām, un NIR strukturēto gaismu lielākām virsmām un pilna ķermeņa uztveršanai. Skenējot spīdīgas vai ļoti tumšas virsmas, pārbaudiet izsekošanu priekšskatījuma piegājienā un apsveriet pārvietošanu vai iekļauto marķieru izmantošanu; matējošie aerosoli parasti nav nepieciešami. Pārliecinieties, ka baterijas ir uzlādētas, vai izmantojiet vadu režīmu garām sesijām, un veiciet kalibrēšanu vidē, kur notiks lielākā daļa skenēšanas, lai samazinātu termisko novirzi un uzlabotu atkārtojamību.
