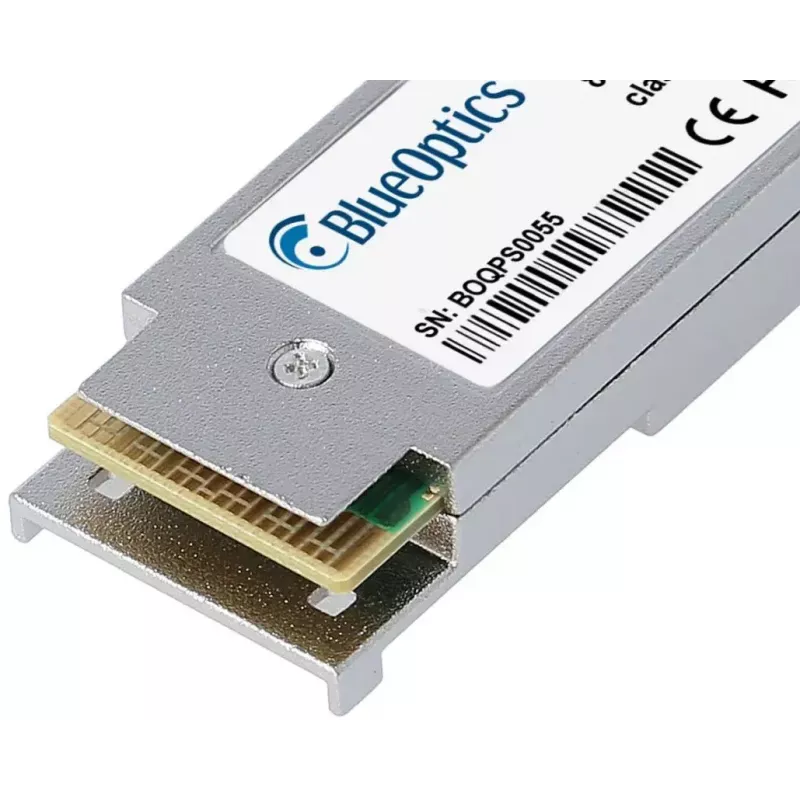

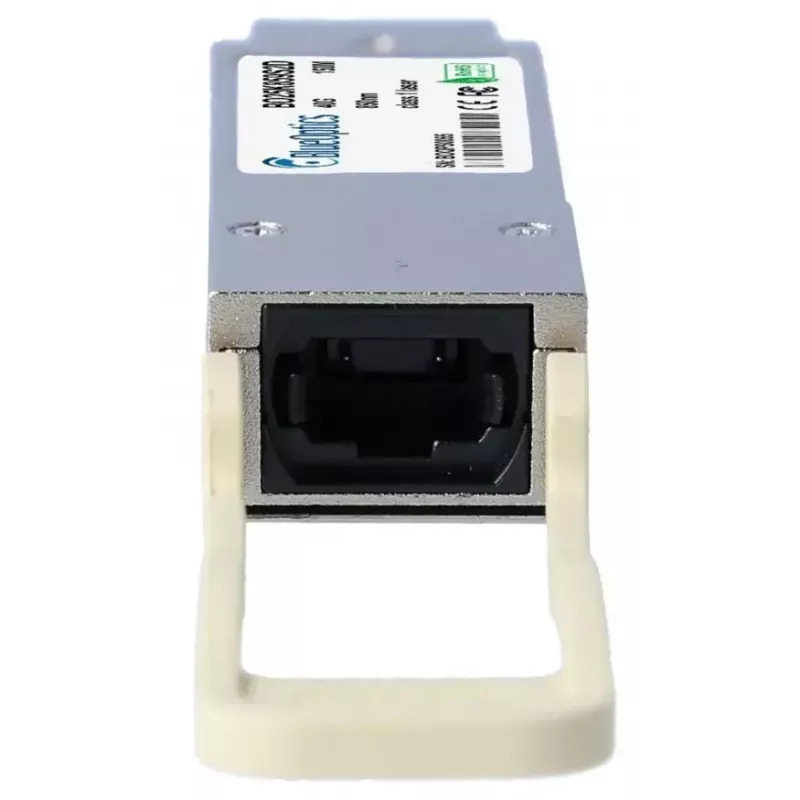

40G QSFP uztvērēja modulis BlueOptics 40G-QSFP-SR4-KY-BO optiskā šķiedra 150m

Priekšrocības

Uztvērējs nodrošina augstu datu caurlaidspēju 40 Gbps ar daudzmodu optisko konstrukciju, izmantojot 850 nm lāzerus vienlaicīgiem raidīšanas un uztveršanas kanāliem. Alumīnija korpuss nodrošina mehānisku izturību un siltuma izkliedi, vienlaikus saglabājot mazu kopējo svaru. Atbilstība nozares MSA standartiem garantē plašu savietojamību ar QSFP spējīgiem slēdžiem, maršrutētājiem un uzglabāšanas sistēmām. Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts ļauj reāllaikā uzraudzīt barošanas spriegumu, lāzera nobīdes strāvu, izejas un saņemto jaudu un temperatūru, lai vienkāršotu apkopi un problēmu novēršanu.

Piemērots

• 40 Gigabit Ethernet savienojumiem datu centros un agregācijas līmeņos
• Ātrdarbīgiem starpsavienojumiem starp slēdžiem, maršrutētājiem un uzglabāšanas sistēmām
• Fibre Channel over Ethernet un SDH/SONET īsa attāluma optiskajiem savienojumiem
• Vidēm, kur nepieciešami MSA saderīgi QSFP moduļi ar MPO/MTP savienotājiem

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Viļņa garums: 850 nm (raidīšanai un uztveršanai)
• Maksimālais savienojuma attālums: līdz 150 m pa daudzmodu optisko šķiedru
• Savienotāja tips: MPO/MTP
• Datu pārraides ātrums: 40 Gbps (40GBASE-SR4)
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg
• Digitālās diagnostikas uzraudzība (DDM/DOM): atbalstīta (atbilst MSA SFF-8472)

Lietošana

Uzstādiet QSFP uztvērēju savietojamā QSFP pieslēgvietā slēdzī, maršrutētājā vai resursdatora adapterī, kamēr sistēma ir ieslēgta, ievērojot iekārtas ražotāja norādījumus. Pievienojiet atbilstošu MPO/MTP daudzmodu optiskās šķiedras ielāpu vadu vai paneļa komplektu, kas atbilst šķiedras tipam (piem., OM3/OM4), lai sasniegtu norādīto sasniedzamību. Nodrošiniet, lai resursdatora aparatūra un programmaparatūra atbalstītu 40GBASE-SR4 un DDM/DOM, ja nepieciešama uzraudzība. Pēc ievietošanas pārbaudiet savienojuma statusu un DDM rādījumus, izmantojot tīkla iekārtas pārvaldības saskarni, un veiciet nepieciešamo savienojuma testēšanu ar piemērotu optisko testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet OM3 vai OM4 daudzmodu optisko šķiedru un augstas kvalitātes MPO/MTP ielāpu vadus. Apstipriniet savietojamību ar resursdatora ierīces ražotāju un uzturiet ierīces programmaparatūru atjauninātu, lai nodrošinātu DDM/DOM funkcionalitāti. Izvairieties no optisko šķiedru kabeļu saliekšanas vai noslogošanas un ekspluatējiet moduli ražotāja norādītajā temperatūras un jaudas diapazonā, lai saglabātu ilgtermiņa uzticamību.
