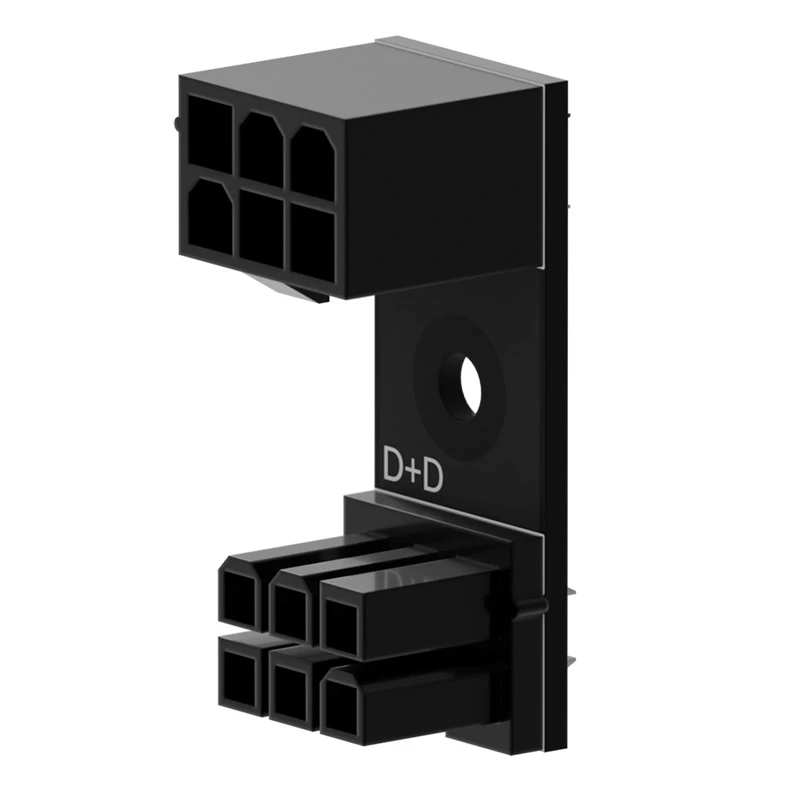

6‑Pin PCIe 180° adapteris D+D Singularity SC‑A‑PCIE6‑DD GPU/PCIe barošanas pieslēgumam

6‑Pin PCIe 180° adapteris D+D Singularity SC‑A‑PCIE6‑DD ir taisnleņķa adapteris, kas saglabā standarta 6‑kontaktu PCIe barošanas interfeisu, vienlaikus mainot kabeļa maršrutēšanu par 180 grādiem. Tas paredzēts GPU un citu PCIe ierīču barošanas pieslēgumiem, kur vietas ir ierobežots vai kad nepieciešama zema profila kabeļa izeja. Adapteris saglabā parasto 6‑kontaktu izkārtojumu un ir saderīgs ar standarta PCIe barošanas kabeļiem un savienotājiem, piedāvājot vienkāršu mehānisku risinājumu šauriem vai pielāgotiem datoru komplektiem.

Priekšrocības

Šis taisnleņķa 6‑kontaktu PCIe adapteris samazina slodzi uz barošanas kabeļiem un savienotājiem, novirzot kabeļa ceļu horizontālā orientācijā, uzlabojot kabeļu pārvaldību kompaktos korpusos. D+D 180° orientācija saglabā kontaktu izkārtojumu saskaņotu ar standarta PCIe barošanas spraudņiem, vienlaikus nodrošinot atstarpi aiz GPU vai gar korpusa sienām. Adapteris ir kompakts, viegli uzstādāms un nemaina 6‑kontaktu barošanas pieslēguma elektrisko interfeisu.

Piemērots

• Maza formāta vai kompaktiem datoru korpusiem ar ierobežotu aizmugures atstarpi
• GPU uzstādīšanai, kur barošanas kabelim jāvirzās paralēli PCB vai korpusa sienai
• Individuāliem komplektiem ar stingrām kabeļu maršrutēšanas prasībām
• Saliektu vai nospriegotu kabeļu savienojumu nomaiņai aiz grafiskajām kartēm

Galvenās specifikācijas

• Savienotāja tips: standarta 6‑kontaktu PCIe sievišķais uz 6‑kontaktu PCIe vīrišķais
• Orientācija: 180° D+D taisnleņķa dizains horizontālai kabeļa izejai
• Saderība: der standarta PCIe barošanas kabeļiem un 6‑kontaktu PCIe barošanas ligzdām uz GPU un ierīcēm
• Formas faktors: zema profila kompakts adapteris ierobežotas atstarpes vietām
• Mehāniskais materiāls: izturīgs formēts korpuss drošai savienotāja fiksācijai (ražotāja specifikācija)

Kā lietot

Lai uzstādītu, savietojiet adaptera vīrišķo 6‑kontaktu spraudni ar 6‑kontaktu ligzdu uz GPU vai PCIe ierīces un stingri iespiediet, līdz tas nofiksējas. Pievienojiet standarta 6‑kontaktu PCIe barošanas kabeli adaptera sievišķajam galam, pārliecinoties, ka aizturis ir nofiksējies, ja tāds ir. Pārbaudiet, vai savienojums ir drošs un kabelis ir novirzīts atbilstoši korpusa izkārtojumam, lai izvairītos no traucējumiem ar ventilatoriem vai citām sastāvdaļām. Pirms adaptera uzstādīšanas vai noņemšanas izslēdziet sistēmu un atkārtoti pievienojiet tikai tad, kad sistēma ir pilnībā izslēgta.

Ieteikumi

Izmantojiet šo adapteri, ja fiziskā atstarpe neļauj veikt taisnu kabeļa maršrutēšanu vai ja nepieciešams novirzīt barošanas kabeli paralēli kartei vai korpusa sienai. Izvairieties no vairāku adapteru sērijveida savienošanas un nodrošiniet, lai savienojumi būtu pilnībā iesēdināti. Ja novērojat pārmērīgu karstumu, dzirksteļošanu vai vaļīgu savienojumu, pārtrauciet lietošanu un pārbaudiet savienotājus un kabeļus, vai nav bojājumu. Uzturiet labu kabeļu pārvaldību un izvairieties no asiem izliekumiem adaptera tuvumā, lai saglabātu savienotāja integritāti.
