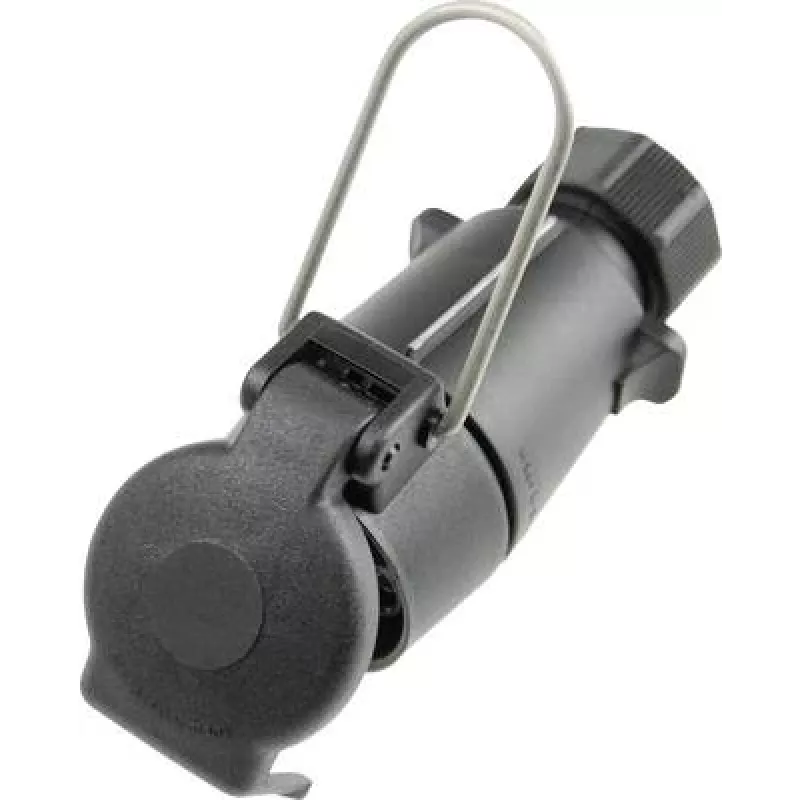

7 polu piekabes spraudnis AS Schwabe 60463 ar atvērtiem kabeļa galiem, 7 kontaktu elektriskais savienotājs

7 polu piekabes spraudnis AS Schwabe 60463 ar atvērtiem kabeļa galiem ir 7 kontaktu elektriskais savienotājs, kas paredzēts piekabju un vilcēju elektriskajām sistēmām. Piegādāts ar atvērtiem kabeļa galiem tiešai pieslēgšanai, tas nodrošina kompaktu un uzticamu saskarni piekabes gaismu, pagrieziena rādītāju un papildu barošanas ķēžu pieslēgšanai vilcējam. Spraudnis ir paredzēts drošai integrācijai transportlīdzekļa vai piekabes instalācijās, kur nepieciešams pastāvīgs vai daļēji pastāvīgs vadu savienojums.

Priekšrocības

Konstrukcija ļauj tieši pieslēgt esošajām instalācijām, neizmantojot papildu ligzdu adapterus, tādējādi samazinot savienojuma punktu skaitu un iespējamos atteices riskus. Septiņi kontakti nodrošina standarta piekabes funkcijas, tostarp aizmugurējos gabarītgaismas lukturus, bremžu signāllukturus, pagrieziena rādītājus un atsevišķu ķēdi atpakaļgaitas vai papildu barošanai. Izturīgie kontaktu korpusi un stabilais ārējais apvalks palīdz uzturēt elektrisko nepārtrauktību ceļa apstākļos. Atvērtie kabeļa gali ļauj elastīgi izvēlēties kabeli un pielāgot garumu atbilstoši individuālajām uzstādīšanas prasībām.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku un atsevišķos vadus vajadzīgajā garumā. Ievietojiet katru vadu attiecīgajā terminālī saskaņā ar transportlīdzekļa un piekabes elektroinstalācijas shēmu, nostiprinot ar ieteicamo presēšanas vai lodēšanas metodi un jebkurām komplektā esošajām stiprinājuma skrūvēm. Pirms spraudņa ievietošanas savienojamajā ligzdā nodrošiniet atbilstošu atvērto kabeļa galu izolāciju un stiepes samazinājumu. Pēc pieslēgšanas pārbaudiet nepārtrauktību un gaismu un signālu pareizu darbību ar multimetru vai pieslēdzot vilcējam un ieslēdzot katru ķēdi.

Ieteikumi

Izmantojiet termiski sarūkošu caurulīti vai piemērotas kabeļu blīves, lai aizsargātu atklātos vadus un uzlabotu stiepes samazinājumu. Pirms galīgās uzstādīšanas pārbaudiet vadu krāsas un kontaktu piešķires saskaņā ar transportlīdzekļa un piekabes dokumentāciju. Periodiski pārbaudiet, vai kontakti nav korozijas, un pārliecinieties, ka skrūves vai presējumi ir cieši, lai uzturētu drošu elektrisko savienojumu.
