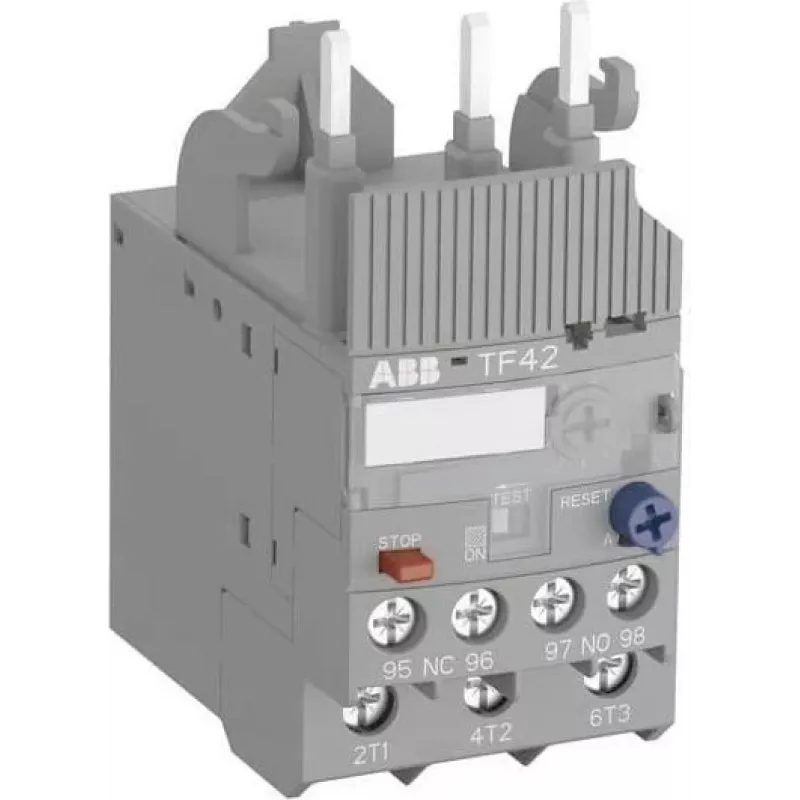

ABB termiskais pārslodzes relejs TF42-1.0, 0,74-1,0 A, 10E klase, 3 polu, 690 V AC, skrūvju spailes 1SAZ721201R1023

Termiskais pārslodzes relejs, kas izstrādāts uzticamai motoru aizsardzībai rūpnieciskās vadības sistēmās. TF42-1.0 nodrošina precīzu strāvas uzraudzību 0,74 līdz 1,0 A iestatījuma diapazonā, aizsargājot trīsfāžu motorus pret pārslodzi un fāzes zudumu. Tā 10E klases atslēgšanas raksturlielums nodrošina ātru reakciju uz pārstrāvas apstākļiem, savukārt plašais apkārtējās vides temperatūras diapazons no -25 līdz +60 °C ar automātisku kompensāciju saglabā precizitāti prasīgos apstākļos.

Priekšrocības

Tieša montāža uz ABB AF09 līdz AF38 kontaktoriem vienkāršo uzstādīšanu un samazina elektroinstalāciju. Relejs piedāvā gan manuālo, gan automātisko atiestatīšanas režīmu, pielāgojoties dažādām ekspluatācijas prasībām. Kompakts IP20 korpuss ar skrūvju spailēm nodrošina drošus savienojumus un vienkāršu integrāciju vadības panelos. Palīgkontakti (1 NO + 1 NC) nodrošina uzticamu signalizāciju un bloķēšanu.

Piemērots

• Trīsfāžu motoru aizsardzībai rūpnieciskajās iekārtās
• Sūkņu, ventilatoru un konveijeru lietojumos
• Vadības panelos, kuros nepieciešama kompakta pārslodzes aizsardzība
• Sistēmās, kurās izmanto ABB AF sērijas kontaktorus

Galvenās specifikācijas

• Strāvas iestatījuma diapazons: 0,74 - 1,0 A
• Atslēgšanas klase: 10E
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšana: manuālā un automātiskā
• Temperatūras kompensācija: -25 līdz +60 °C
• Aizsardzības pakāpe: IP20
• Montāža: tieši uz kontaktora vai atsevišķi
• Savienojums: skrūvju spailes

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, savienojiet TF42-1.0 ar ABB AF09...AF38 kontaktoriem. Pārbaudiet, vai motora pilnas slodzes strāva ir 0,74-1,0 A diapazonā. Nodrošiniet atbilstošu ventilāciju korpusos IP20 novērtējuma dēļ. Izmantojiet atbilstošu skrūvgrieža griezes momentu spaiļu savienojumiem.
