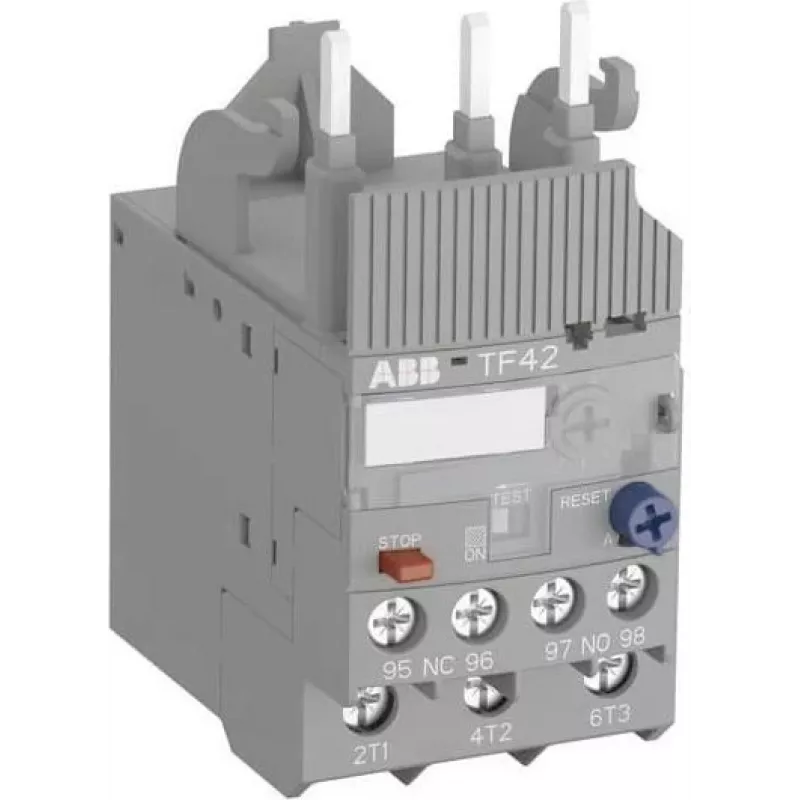

ABB termiskais pārslodzes relejs TF42-16, 13-16 A, 10. klase, 690 V, 3 polu, 1NO+1NC 1SAZ721201R1047

Rūpnieciskajos motoru vadības panelēs trīsfāžu motoru aizsardzība pret pārkaršanu ir ļoti svarīga. ABB TF42-16 termiskais pārslodzes relejs nodrošina uzticamu aizsardzību motoriem ar nominālo strāvu no 13 līdz 16 A. To bieži izmanto paneļu ražotāji un apkopes inženieri ražotnēs, HVAC sistēmās un sūkņu stacijās. Relejs uzrauga motora strāvu un atslēdz pie pārslodzes vai fāzes zuduma, novēršot dārgu motora izdegšanu un dīkstāvi.

Galvenās specifikācijas

• Strāvas regulēšanas diapazons: 13 - 16 A
• Atslēgšanas klase: 10. klase
• Polu skaits: 3
• Nominālais darba spriegums: 690 V AC
• Palīgkontakti: 1 NO + 1 NC
• Atiestatīšanas veids: Manuāla un automātiska
• Montāža: Tieši uz kontaktora vai atsevišķi
• Piemērots ABB kontaktorim AF09 - AF38
• Temperatūras kompensācija: Jā
• Fāzes zuduma jutība: Jā
• Aizsardzības pakāpe: IP20 (spailes), IP10 (korpusss)
• Savienojuma veids: Skrūvju spailes
• Standarti: IEC/EN 60947-4-1

Kāpēc izvēlēties

TF42-16 nodrošina precīzu termisko aizsardzību ar apkārtējās vides temperatūras kompensāciju, nodrošinot konsekventu atslēgšanos pat mainīgos apstākļos. Tā fāzes zuduma jutība pasargā no vienfāzes režīma, kas ir biežs motora bojājumu cēlonis. Releju var montēt tieši uz ABB kontaktoriem vai uzstādīt atsevišķi, nodrošinot elastību paneļa dizainā. Manuālās un automātiskās atiestatīšanas iespējas ļauj pielāgoties dažādām ekspluatācijas vajadzībām.

Ideāli lietošanas gadījumi

• Trīsfāžu motoru aizsardzība konveijera sistēmās
• Sūkņu un ventilatoru motoru aizsardzība HVAC lietojumos
• Darbgaldi un kompresori ražošanā
• Esošo ABB kontraktoru instalāciju modernizācija

Noderīga informācija

Relejs darbojas apkārtējās vides temperatūrā no -25 °C līdz +60 °C un to var uzglabāt no -50 °C līdz +80 °C. Jaudas zudumi ir tikai 3,5 W, kas veicina energoefektivitāti. Skrūvju spailes nodrošina drošu savienojumu. Ierīce atbilst starptautiskajiem standartiem, padarot to piemērotu globālai lietošanai.
