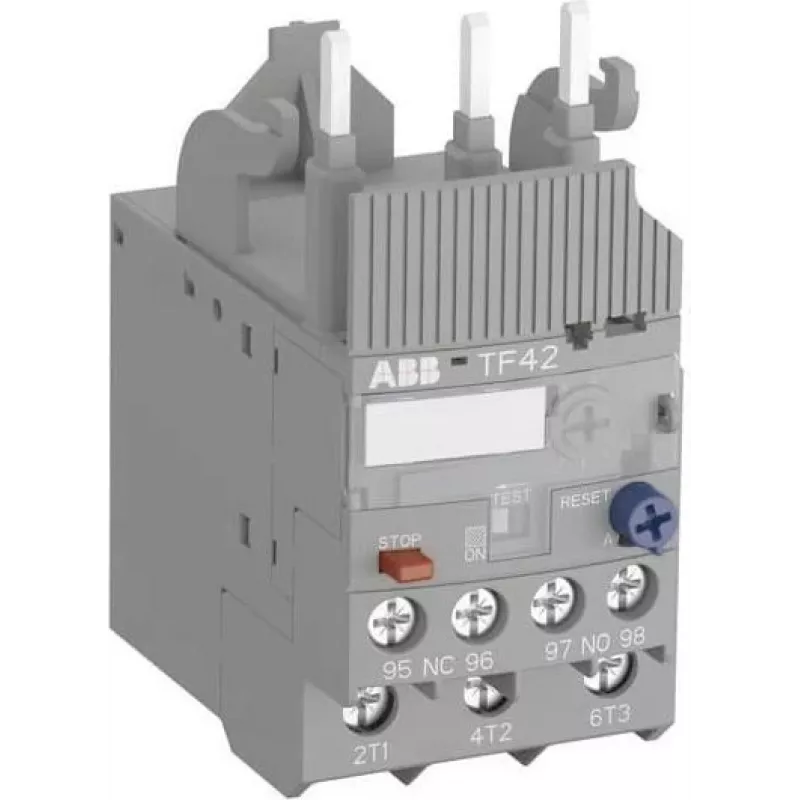

ABB TF42-0.74 Termiskās pārslodzes relejs, Trip Class 10, 0.55-0.74 A, 3 polu, 1NO+1NC

Elektromotori ir jutīgi pret pārkaršanu pārslodzes gadījumā, un bez uzticamas aizsardzības neizbēgami ir dārgi dīkstāves un bojājumi. ABB TF42-0.74 termiskās pārslodzes relejs to atrisina, kontrolējot motora strāvu un atslēdzot ķēdi, ja pārslodze turpinās ilgāk par drošo laika ierobežojumu. Iestatīts strāvas diapazonam 0.55–0.74 A un atslēgšanas klasei 10, tas nodrošina precīzu aizsardzību maziem trīsfāžu motoriem, nodrošinot to darbību termisko robežu ietvaros.

Kam tas paredzēts

Šis relejs ir paredzēts sadales skapju montētājiem, apkopes inženieriem un OEM ražotājiem, kuriem nepieciešama uzticama motora aizsardzība rūpnieciskās vadības sistēmās. Tas ir īpaši piemērots lietojumiem ar maziem motoriem, piemēram, sūkņiem, ventilatoriem, konveijeriem un darbgaldiem, kur vieta ir ierobežota un uzticamība ir kritiska.

Galvenās īpašības

• Regulējams strāvas iestatījums no 0.55 A līdz 0.74 A precīzai pārslodzes aizsardzībai.
• Atslēgšanas klase 10 nodrošina ātru atslēgšanu pārslodzes gadījumā, aizsargājot motora tinumus.
• Trīs polu dizains līdzsvarotai trīsfāžu motoru aizsardzībai.
• Palīgkontakti: 1 NO + 1 NC signalizācijai un vadības ķēdes integrācijai.
• Manuāls un automātisks atiestatīšanas režīms elastīgai darbībai.
• Tieša montāža uz ABB AF09...AF38 kontaktoriem vai atsevišķi ar skrūvju spailēm.
• IP20 aizsardzība, piemērota uzstādīšanai slēgtos sadales skapjos.
• Atbilst starptautiskajiem standartiem IEC/EN 60947-1, 60947-4-1, 60947-5-1 un UL/CSA.

Specifikācijas

• Nominālais darba strāvas diapazons: 0.55–0.74 A
• Atslēgšanas klase: 10
• Polu skaits: 3
• Palīgkontakti: 1 NO + 1 NC
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā frekvence: 50/60 Hz
• Montāža: tieši uz kontaktora vai atsevišķi
• Saderīgi kontaktori: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Atiestatīšanas veids: manuāls un automātisks
• Aizsardzības pakāpe: IP20
• Darba apkārtējās vides temperatūra: -25 līdz +60 °C
• Uzglabāšanas apkārtējās vides temperatūra: -50 līdz +80 °C
• Spaiļu veids: skrūvju spailes
• Jaudas zudums uz polu: 1.5 W
• Standarti: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Padomi

Uzstādot, pārliecinieties, ka relejs ir iestatīts uz motora pilno slodzes strāvu (FLC) diapazonā no 0.55 līdz 0.74 A. Automātiskās atiestatīšanas lietojumiem pārbaudiet, vai vadības ķēde var droši apstrādāt automātisku restartu. Vienmēr uzstādiet releju tīrā, sausā korpusā, lai saglabātu IP20 aizsardzību.
